一台九阳JYC-21ES17型电磁炉，接通电源后，蜂鸣器长鸣一声，“开／关”指示灯不停地闪烁（1次／s），其他指示灯点亮1s后熄灭，风扇不转，触摸不能开机。

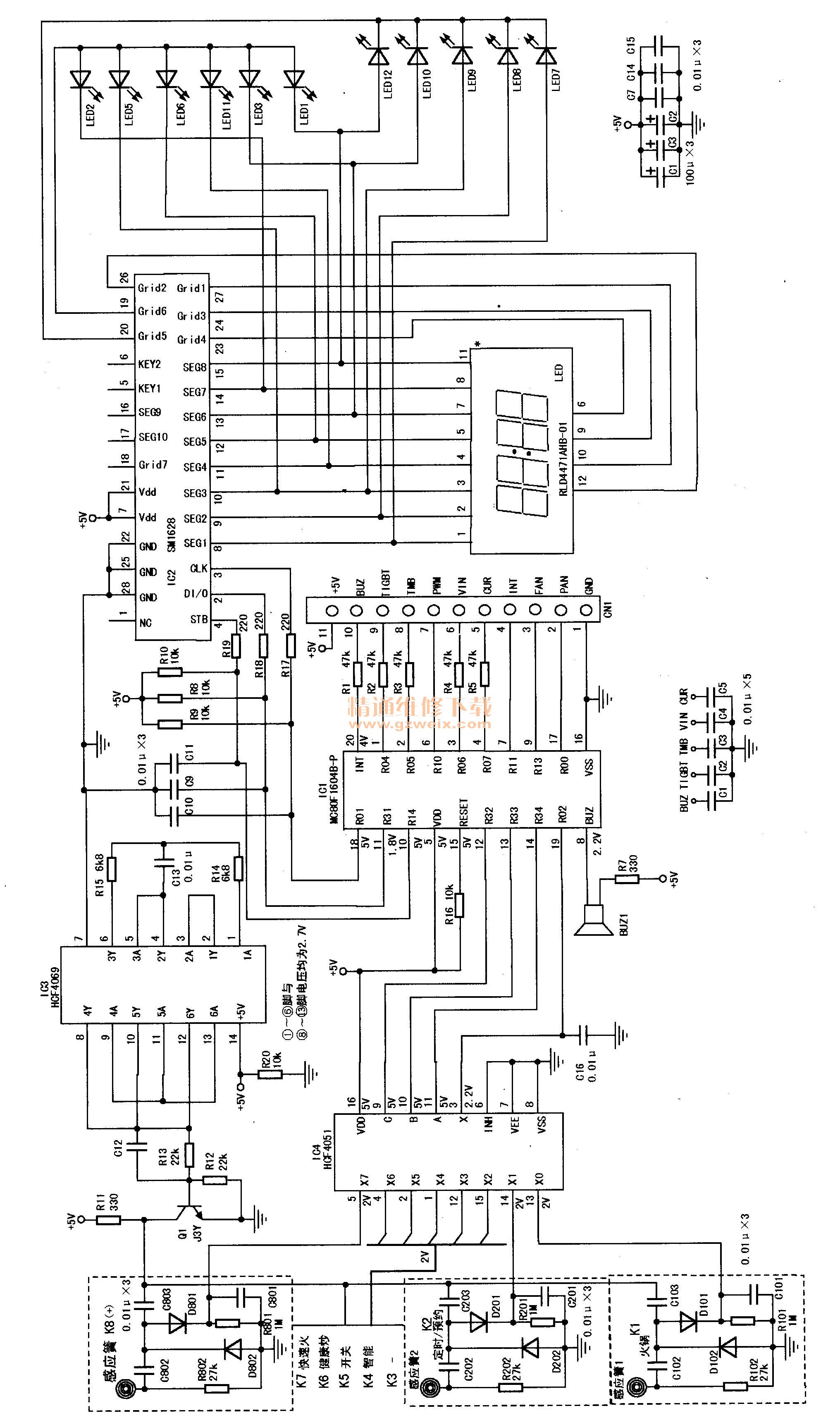

    首先根据实物绘制出触控和显示电路，如图1所示，电路中电容参数为估计值。

    一、触感电路工作原理分析
    由开关电源电路输出的＋5V电压送到控制和显示电路，IC3（HCF4069）得电后，在外围元件的共同作用下开始振荡，产生峰值为2.7V，频率为550kHz的脉冲信号，从12、⑩、⑧脚输出，先通过Q1放大，再分别经电容C101～C801耦合至触感电路K1-K8，最后由D101～D801整流输出3.3Vp-p的脉冲信号，分别送到IC4（单8通道数字控制模拟电子开关，HCF4051）的X0～X7端，此时IC4的X输出端无脉冲信号输出，IC1（单片机MC80Fl6O4B-P）进入等待状态，仅“开／关”指示灯闪烁，其他LED灯和数码管无任何显示，除K5外，触摸其他键均无效。

    当触摸K5时，人体感应信号经触感弹簧与原550kHz信号混合，经C502耦合至D501正极，这样就改变了原信号频率和电压幅度，使X4端电压下降约1Vp-p （XO-X3和X5～X7端电压维持不变），IC4的X端发出相应信号至IC1， IC1进入待命状态；同时IC2发出控制信号，数码管中间亮线和“开关”指示灯常亮，电磁炉进入待机状态。再次触摸K5，电磁炉进入关机状态。
    在待机状态下，当触摸其他键时，则进入相应程序，相应指示灯及数码管点亮，电磁炉进入相应的正常工作状态。

    二、主要IC特点介绍
      1.MC80F1604B-P

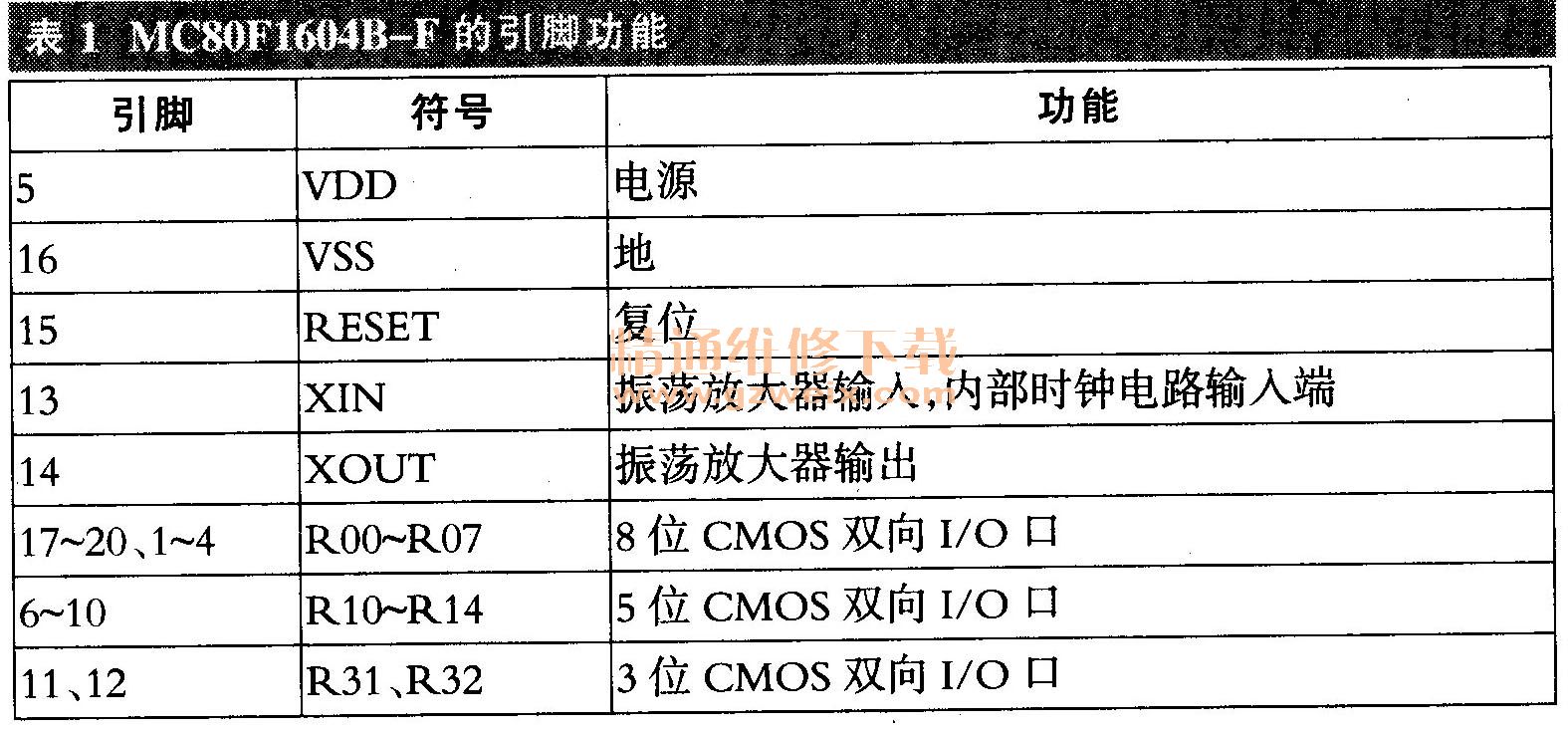

    MC80Fl6O4B-P是一块内置有4kByte的FLASH程序存储器的CMOS 8位单片机，集成有256Byte RAM， 8/16位定时／计数器，看门狗定时器，片内上电复位，10位A/D转换器，蜂鸣器驱动，10位PWM输出和片内晶振与时钟等电路，具有噪声过滤、电源失效保护等功能，其引脚功能见表1。

      2.HCF4051
    HCF4051是单8通道电子开关，开关接通哪一个通道由⑨～⑩脚（C、B、A）三个输入端决定。该IC的⑥脚（INH）为禁止端，当INH =1时，所有的通道均断开；当INH=O时，三位二进制信号（A～C）才可以选通8通道中的一个通道。当输入电压有负值时，其VEE端必须接负电压，其他情况可以接地。

      3.HCF4069
    HCF4069是一个六非门电路，即内部集成有六个非门，非门的功能是反相，即输入“1”则输出为“0”输入“0”则输出“1”。在本机电路中，W-6脚与R14、R15、C13组成一个557kHz的振荡电路。

    三、故障检修
    用示波器测得＋5V电压正常且稳定，IC3⑧脚波形正常（频率为557kHz）。在测量IC4的XO~X7端波形时，发现除X5端波形峰值为2.2Vp -p，其他端波形峰值均为3.3Vp-p。

    因K1-K8电路形式完全一样，则XO-X7端的电位应基本一致。现测得X5端脉冲峰值低于其他端1V，说明K5触摸感应电路中有元器件损坏，或者IC4损坏。检查K5触摸电路中的R501、R502、C501、C502、D501、D502等元件，发现C501轻微漏电，用一只贴片电容代换后，⑤脚电压峰值升到3.3Vp-p，再按K5键，“开／机”指示灯常亮，电磁炉进入开机状态，至此故障排除。
