此机接电源开机键后，显示“┓┏”符号（正常工作时，应显示“┏┏”符号），且不加热。
    分析检修：由于查不到该板的故障代码含义，只能根据经验查找故障。先查看各元件的外观，无异常现象。该机使用了多只个头较小的电阻，功率只有1/4W，这些电阻分布在散热片和全桥周围。根据维修经验判断，这些电阻很可能是保护电路上的取样电阻，在大部分机型上都采用功率为0.5W～2W的电阻。由于这类电阻两端的电压较高，现采用的电阻功率又偏小，所以很容易损坏。

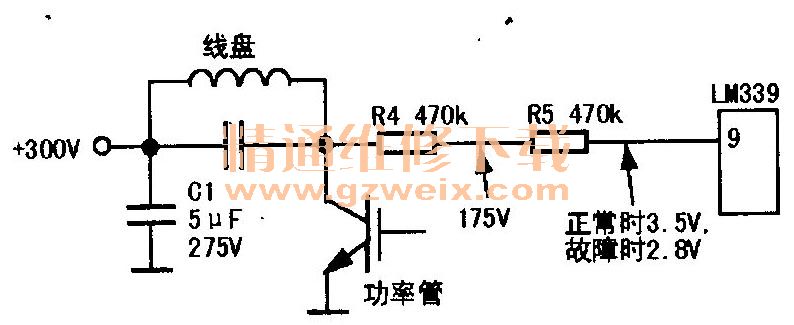

    先检查这些电阻，当检测到位号为R5的电阻时，测其阻值已由470kΩ增大至560kΩ，换上一只470kΩ/2W的电阻后，故障排除。实测出该部分电路，如图1所示。在故障出现时，测得R5左端电压为175V，右端电压为2.8V（无锅时的正常电压为3.5V），功率管c极电压经R4、R5降压后，加至LM339的⑨脚。维修时，建议将此类电阻换为功率稍大一些的同值电阻。
