民康MK-700型电热电泵式开水瓶内胆容积为3升，加热功率700W，保温功率为30W，配置插拔式活动磁性插头电源线，采用不锈钢内胆（在内胆四周及底部敷有一层较厚的石棉用以隔热）和电泵出水方式，具有超温保护及自动保温功能。下面介绍该型电开水瓶的工作原理及常见故障检修方法。

    一、工作原理

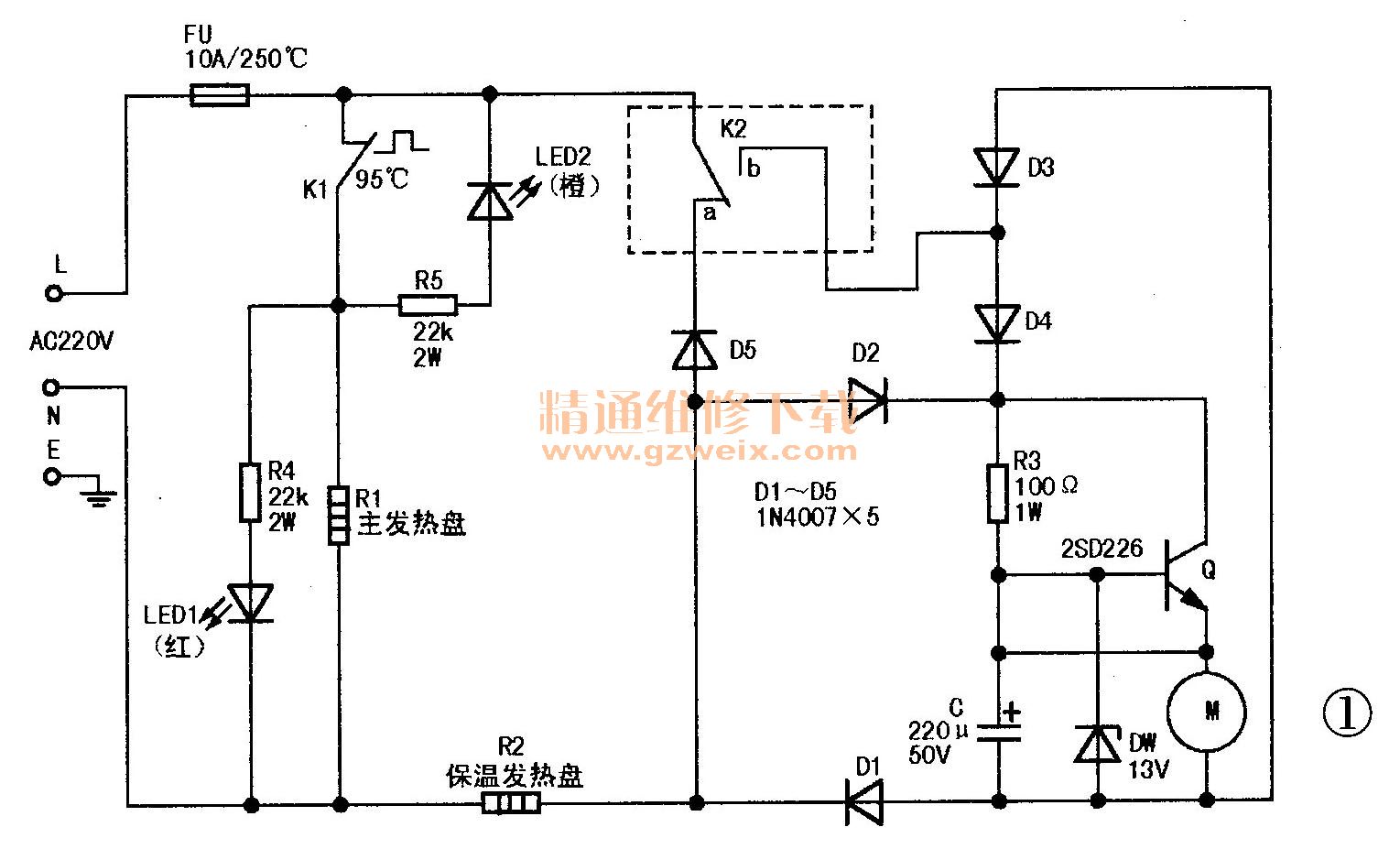

    该型电开水瓶的电路如图1所示，主要分为加热、保温和电泵三部分。当插上电源插头接通220V市电后，电流经超温熔断器FU、温控开关K1（95℃）、主发热盘R1形成回路，对内胆中的水加热。与此同时，有电流经R4限流通过加热指示发光二极管LED 1（红色），使之点亮。由于保温指示发光二极管LED2（橙色）被温控开关K1短路，故在发热盘R1加热期间LED2不亮。

    在R1加热的同时，当市电N端为负半周时，二极管D5处于导通状态，于是有电流经保温发热盘R2、D5及泵磁控开关K2常闭触点，形成回路，R2发热，同时对内胆中的水进行加热。当瓶内胆的水温升至98℃时，温控开关K1触点断开（此时贴附在瓶内胆外侧的温控开关温度将达到动作温度95℃），主发热盘R1停止加热，加热指示发光二极管LED 1熄灭，这时只有保温发热盘R2在市电N端为负半周时处于加热状态。与此同时，保温指示发光二极管LED2亮，表示开水瓶处于保温状态。
    当热水瓶内胆的水温降至85℃时，温控开关K1重新闭合，主发热盘R1又进人发热状态，如此循环最终使内胆的水温基本保持在85℃～98℃之间。
    当要饮水时，按一下泵磁控开关K2、K2的常闭触点a断开，常开触点b闭合，市电经保温发热盘R2降压、D1～D4整流、电容C滤波后，得到约12V的直流工作电压，水泵电机M得电旋转，瓶盖下方的出水口有水泵出。R3既是电容C充电的限流电阻，又是三极管Q基极的偏置电阻，Q的作用是使电机M的工作电压更加稳定，稳压二极管DW的作用是为了让Q基极的电压保持不变，使Q发射极输出的电压稳定。

    二、常见故障检修
    故障现象1：接通电源后，红色加热指示灯不亮，按电泵开关K2，水泵也不工作。
    分析检修：该故障通常系电热开水瓶未通电所致。先检查电源插头与插座接触是否良好，瓶底部的磁吸式插头触点接触是否良好。如果无问题，则极可能是贴附在主发热盘侧面的超温熔断器FU （10A/125℃）已熔断。检查时可拆下底盖，拔出外罩，轻轻拉出夹层中的熔断器进行检查，若确认已熔断，应用同型号熔断器更换，否则起不到保险作用。

    故障现象2：水煮沸后，主发热盘仍加热不停，加热指示灯一直点亮。
    分析检修：该故障一般系温控开关K1触点发生粘连所致。拆下开水瓶外壳，发现在瓶内胆外侧贴附安装有一圆形器件，拔出它的线插头，换上一只同型号的KSD301温控器即可。

    故障现象3：按出水开关K2后，电泵不出水，但橙色保温指示灯处于点亮状态。
    分析检修：保温指示灯处于点亮状态，表明电源已进人开水瓶，问题应在电泵或电泵电源（电泵实际上是电水泵的组合体）未工作。
    按下K2时，会有以下三种情况之一出现：（1）无任何声响，表明电机未通电。可拆下底盖，取出电路板，并拔下电路板上的二芯线插，用万用表测量连电机的两根线间的直流电阻值。正常应为15Ω左右，若电阻值很大，则说明电机已出现开路性损坏。若阻值正常，则是水泵电源未通。在接通市电的情况下，测电路板上的二芯线插（与电机插头相连，测量时应拔下电机插头）端头间有无12V直流电压。也可先检查磁控开关K2的常开触点b是否接通，若不通，应拆开K2清洗。若不是K2问题，则一定是电机直流电源稳压滤波电路有故障，如R3开路，C或DW短路等。（2）能听到电泵未转动时的电流“嗡嗡”声，这时应检测与电机相连两根线的直流电阻值，若阻值明显小于15Ω，则说明电机已出现短路性损坏。对于电机损坏故障，通常只能更换电机。如果测得去电机两根线间的直流电阻值正常，这通常是水泵的叶轮与泵壳间因水垢相擦碰并卡住叶轮所致（这种情况易发生在硬水地区）。检修时，需小b拆开泵壳，清除里面的水垢，然后再还原。安装时一定要注意密封。否则，水泵会渗水。（3）能听到电泵转动的“咝咝”声，但不出水，这通常是水泵进水管内有空气所致。这种情况常伴有渗漏现象，容易发现，这时应更换进水管或进行密封性修复。

    故障现象4：电泵声音不均匀，出水时大时小。
    分析检修：这说明电泵电源电压不稳，一般是电容C容量减小，或整流管D1～D4之一损坏，或稳压管DW异常。

    故障现象5：不能保温，但橙色保温指示灯能点亮。
    分析检修：该故障原因一般是泵磁控开关K2的常闭触点a接触不良，或整流二极管D5开路。维修实践表明，D5的损坏率较高，建议换用1N5408。
    故障现象6：各功能正常，但手摸瓶壳有轻微麻电的感觉。
    分析检修：可先检查开水瓶瓶底的接地是否良好，若接地螺丝松动或接线焊点锈蚀脱落，应重新拧紧或接好。
    另外，检查市电三眼电源插座的接地是否良好。若无问题，则可能是瓶壳里面的电源线的绝缘有破损，或电机绕组与外壳之间有漏电现象，这时可拔下电路板与电机相连的二芯线插，并检测电机电源的两根线与电机外壳间的电阻值是否为无穷大。若不是，说明电机线圈绕组漏电，若电阻值小于100kΩ，应更换电机，或重新对原绕组进行浸漆烘烤。如果电机线圈绕组不漏电，则检查瓶壳里面电源线的绝缘情况，特别是接插件部位的绝缘情况。
