该电饭煲采用单片机控制，控温精确，具有多种烹饪功能，其实绘电路如图1所示（图1中电阻参数未标单位的均为贴片电阻。所标电压系未接发热盘EH且在标准状态下，用500型万用表所测值）。

    一 电路原理
    1．单片机S3F9454简介

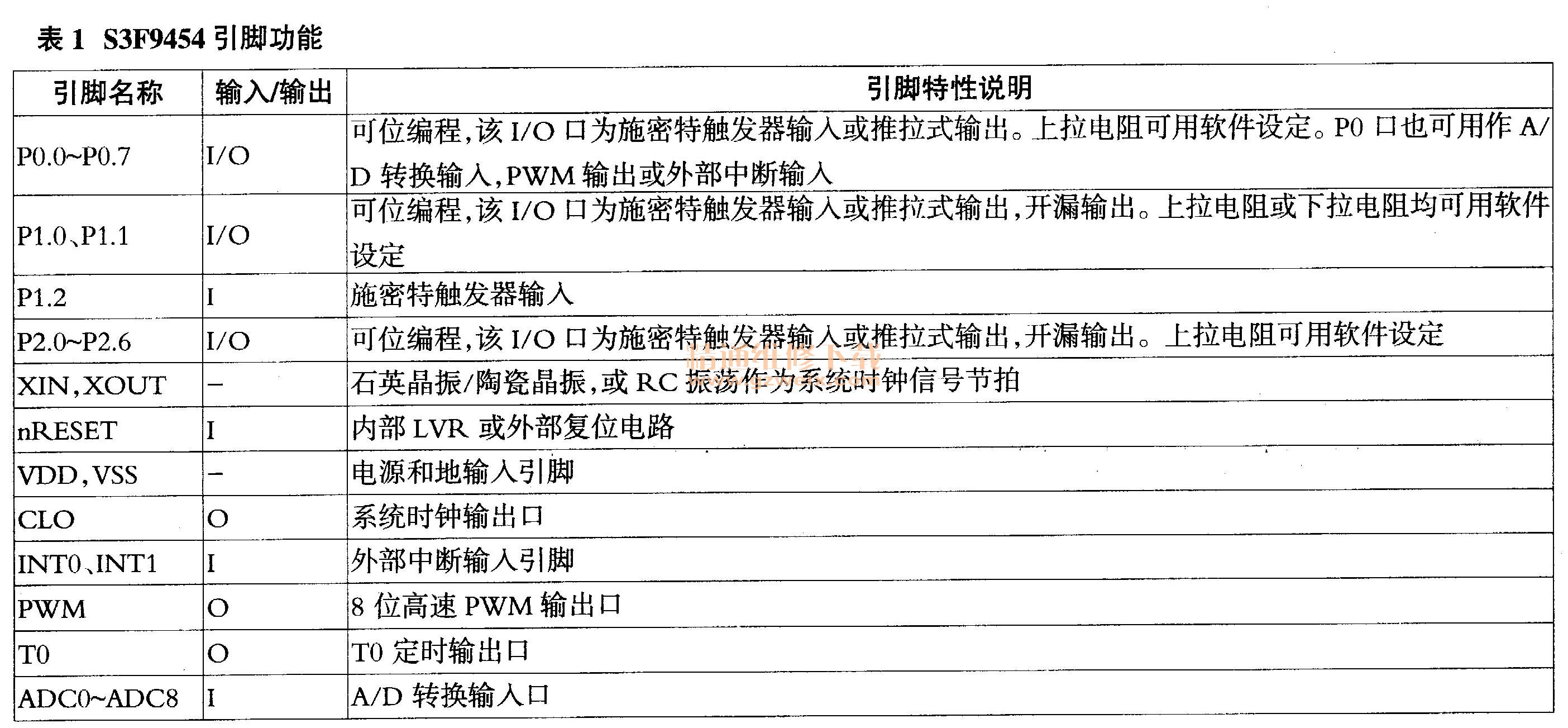

    S3F9454是一款可重复擦写（MTP）的单片COMS型微控制器，内置有4kByte可多次擦写的FLASH ROM，广泛应用于定时／计数、PWM、多路A/D转换等领域，其引脚功能见表1。

    2．电源电路
    AC220V市电经超高温熔断丝F后分为两路，一路通过继电器K111（JQC-3FF）常开触点为发热盘EH供电，另一路经敷铜线组成的保险丝后，由变压器T101降压产生交流10.5V电压，再经整流桥D101～D104（1 N4007）整流、C102（470μF/25V）滤波后输出直流12V电压，供K111使用。同时，DC12V经Q102（9013）、Z101（BZX55C5V6）组成DC5V串联稳压电路，为单片机IC1（S3F9454BZZ-DK94）、温度检测探头RT 1、RT2等供电。
    Q101、Z101也组成DC5V串联稳压电路，但此路供电并未启用。此电路板上有很多未安装的零部件标号，包括可控硅、三极管、纽扣电池等。此部分电路通过跨接线J1与市电输入L端相连，是安装有误还是另有用途，不好理解。
    3．超温保护电路
    F外壳紧贴锅底，当控制电路失控等因素导致EH温升异常升高时，F自动熔断，切断电源，防止发生意外。另外，敷铜线组成的保险丝用来保护T101支路，当此路发生短路故障时敷铜线被烧断，避免故障进一步扩大。
    4．时钟振荡电路
    由晶振X1（Z4.00M）及IC1的②、③脚组成，产生4MHz振荡频率，为单片机IC1提供工作时序，协调其内部各电路工作流程。
    5．复位电路
    由D210（1N4007）、C260、R260及IC1的④脚等组成低电平复位电路。上电瞬间，C260两端电压为低电平0V不能突变，随着充电时间加长，C260非地端电压不断上升，当升至5V时，复位结束，随后单片机开始工作。实测此机复位时间约为1s，此时蜂鸣器长鸣一声，所有指示灯除LED4不亮外全部点亮，之后，电路进入标准工作状态，只有标准指示灯LED 1在闪亮。
    D210的作用是断电后迅速释放C260上的电荷，以便为单片机再次通电正常复位做准备，避免工作程序紊乱。
    6. 温度检测电路
    由锅盖温度探头RT1、锅底温度探头RT2及IC1的11、12脚等组成。RT 1 RT2为负温度系数电阻，温度越高，电阻越小，常温下其非在路电阻约为95kΩ。DC5V电压分别通过RT1、RT2各自的分压取样网络，并经R222、R221送入11、12脚，由IC1根据采样电压变化情况，按照内部设定程序控制发热盘EH工作状态。
    7．采样电压保护电路
    D221、D222及D223、D224（1 N4007）分别组成RT1、RT2采样电压幅值钳位电路。当因某种原因使采样电压过高并大于电源电压0.7V时，D221、D222导通，采样电压幅值被限定在DC5V+0.7V上；当输入电压过低小于－0.7V（相对于GND）时，D223、D224导通，从而使采样电压幅值被钳位于－0.7V-+5.7V之间，这是单片机和DSP采样电路中常用的保护电路。
    8．按键输入与显示电路
    由轻触按键S1 -S3、LED1LED9及IC1的⑤～⑩、16脚等组成。每按一次键，蜂鸣器鸣叫一声，同时，对应指示灯被点亮，指示当前工作状态。
    9．加热驱动电路
    由三极管Q111（9013）、K111及IC1的19脚等组成。当IC1的19脚为高电平时，Q111导通，K111常开触点闭合，发热盘EH通电，锅被加热，当锅温达到设定温度时，IC1发出低电平信号，Q111截止，K111常开触点断开，发热盘EH断电，锅停止加热。
    10．蜂鸣报警电路
    由二极管Q270（J3Y）、蜂鸣器BUZ 1及IC1的13脚等组成。按下S1 -S3、IC 1的13脚输出脉冲电压，BUZ 1发声，提示操作有效。实测鸣叫时，IC113脚电压为2.6V，不鸣叫时为5V。

    二、故障检修
    故障现象：通电后，无任何反应。
    分析检修：首先查市电输入侧的超高温熔断丝F及敷铜线，经检测一切正常。拔下发热盘白色HEAT及蓝色COM接插件后通电，测接插件CON1的＋12V脚对GND电压为DC14V，说明整流滤波电路正常，测VD01为DC5V，正常，测VD02为0V，显然不对。焊下Q102（9013）发现其三极间均已开路，换新后故障排除。
