分析检修：经查，电源线、电源耦合器均正常，于是开壳检查主控线路板。由于此机开机无显示也无报警音，故首先检查电源部分，测得12V电源变压器完好，通电测试U2三端集成稳压78L05的输入端及5V输出也正常，既然5V电源正常该机不工作，说明本机的MCU未进入工作状态。

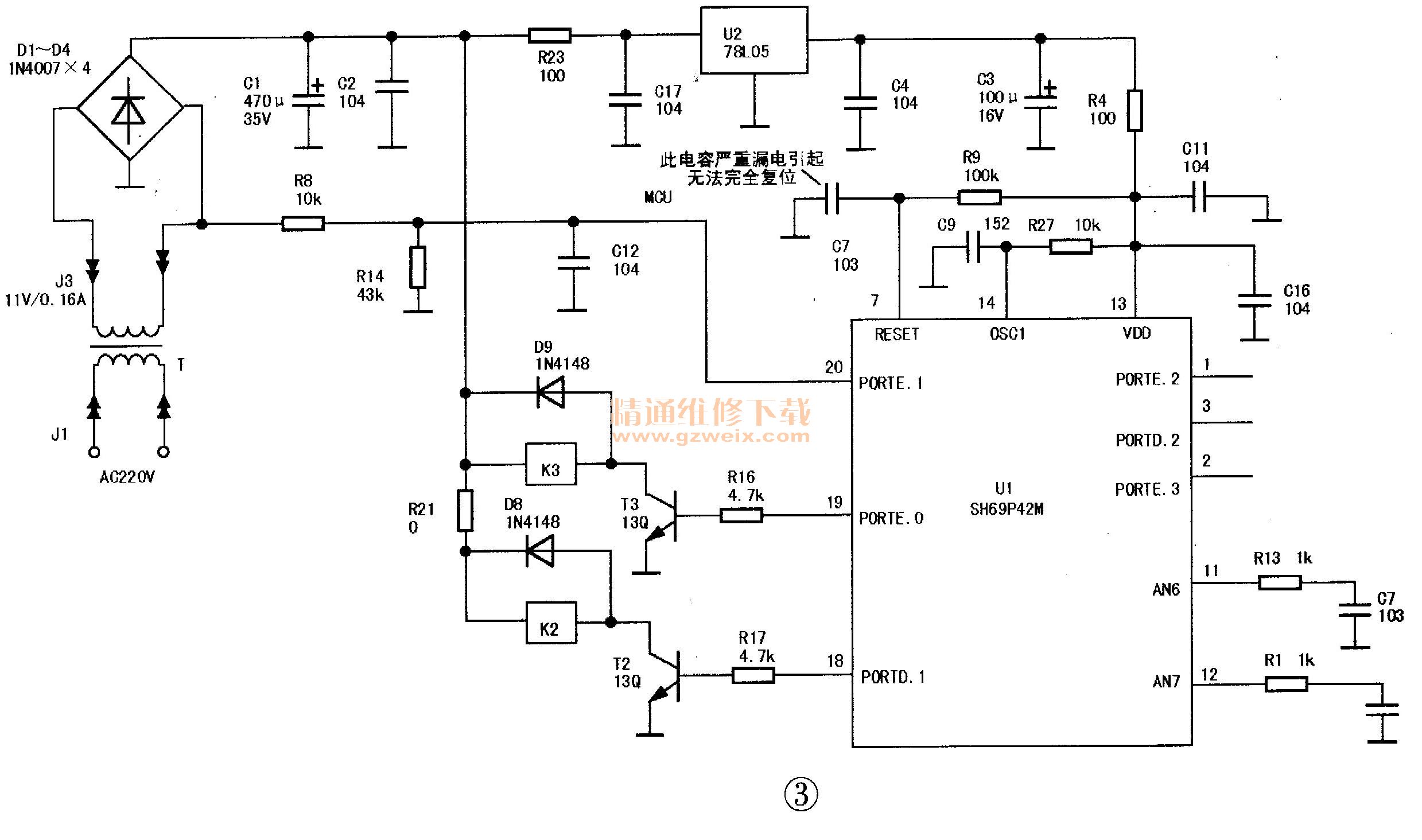

    本着先易后难的原则，首先检查MCU正常工作所必需的电源、时钟信号和复位信号三个条件是否满足，该机的MCU型号为SH69P42M，在图中的项目编号为U1，电路如图3所示，测量5V电源已经供到MCU的13脚，再查时钟信号和复位电路看是否存在故障，如果这三个条件都正常说明故障在MCU本身，那就必须找到同型号的MCU进行更换，如果只是复位或时钟电路出现故障相对来说维修就比较容易一些。其中U1的14脚为MCU芯片的OSCI脚，外置电阻R27和电容C19的数值大小决定了芯片内OSC时钟振荡器的振荡频率，及各个程序运行时段的时间长短、蜂鸣警音的声频节奏，经测R29的阻值和C19容量均正常，时钟电路存在故障的可能性也被排除，那么就只剩下复位电路了。

    最后测试复位信号输入端，U1的⑦脚为MCU控制芯片的清零复位脚（低电平有效），通电初始，由于电阻R9和电容C14（图3中为C7）的作用，MCU通过芯片的⑦脚清零复位。反复通电试机监测⑦脚的电平变化，发现⑦脚始终为低电平，进一步检查R9的阻值正常，C14严重漏电，在线路板上C14为0805封装的贴片电容，焊下C14后找一只103的瓷片电容装回，通电试机，所有功能恢复正常，故障彻底排除。
