三星LA32S71B液晶电视屡损电源芯片VIPer22A
来源:家电维修  作者:佚名  2018-04-19 10:31:15

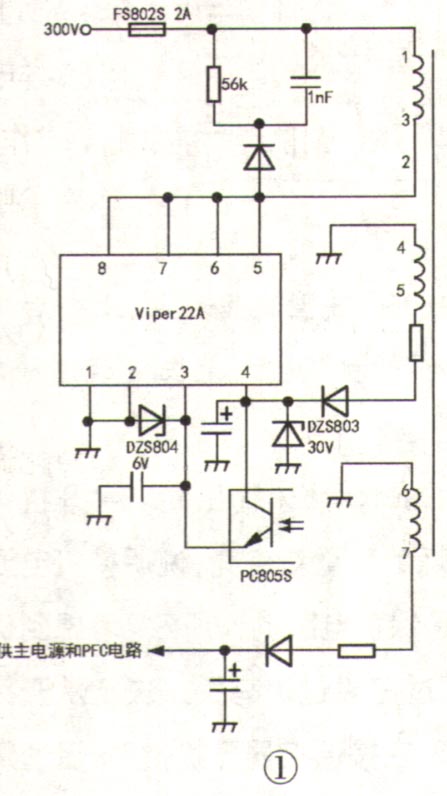

    该机第一次送修时面板指示灯不亮,检查发现副电源保险丝FS802S断了,测副电源芯片VIPer22A的⑤脚对地电阻只有30kΩ(MF368指针式万用表R×1k档测),明显偏小。该芯片外围电路很简单,如图1所示。查芯片外围元件完好,估计芯片坏了。为了安全起见,更换芯片后在保险丝位置装一只68Ω电阻,上电测输出6V正常;接上一只10Ω假负载电阻后,6V也很稳定。把保险丝换成一只2.2Ω电阻后开机,一切正常。

    交付用户2天后返修,检查发现2.2Ω电阻烧坏。以为上次换上的VIPer22A有问题,再次更换芯片和2.2Ω电阻后上电,一切正常。第3天早上试机,听见机器内“啪”的一声响,面板指示灯又不亮了。检查发现芯片又坏了,看来故障另有原因。再次检查外围元件,重点查并联在开关变压器初级绕组的尖脉冲吸收元件,均正常。难道是新购的芯片有问题?
    测试手里的几块VIPer22A,发现其⑤~⑧脚与①~②脚之间的阻值不相同,在120kΩ~∞之间。因笔者手里有一块DVD的电源板,上面芯片也是VIPer22A,换上手头的芯片,全部都能正常工作。最后决定用AP8012代替VIPer22A,限流电阻用10011的,上电时仔细观察副电源部位,发现上电瞬间开关变压器底部有火花冒出。拆下变压器检查,发现其③、④脚之间的印制板有烧焦痕迹。分析认为,这两个脚打火的原因可能是脚间距太近,于是将③、④脚引脚剪掉,用引线直接焊在线路板上,再涂上704胶以绝后患。交用户使用已两月有余,一直正常。
