笔者家中一盏36W吸顶节能灯坏了，经查H型灯管损坏，于是笔者换上目前流行的LED。

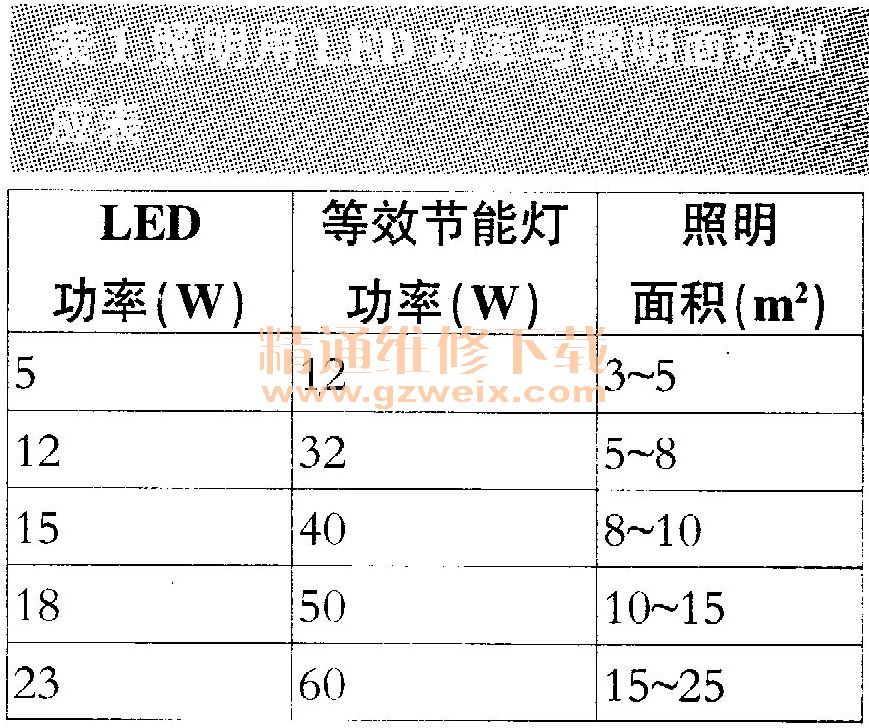

    经上网搜索，发现照明用的LED灯价格并不贵，改装也相当简单，且LED灯的发光效率更高，见表1所示。

    笔者购入一只12W的LED灯条，实物如图1所示，包括LED灯控制器、带铝基板的灯条两根（串联方式，共24颗5730LED灯珠，每颗0.5W）和磁柱若干。先把磁柱用配套的螺丝装到灯条上，控制器也装上磁柱，然后将其放到原灯座上，因灯座是铁制品，则磁柱便牢牢地吸附在上面，最后接好电源线装上外壳即大功造成。

    笔者实绘制出该LED灯控制器电路如图2所示。该控制器实为一PWM控制型开关电源，以PL3536为核心。PL3536是一款高效率、高集成度、原边调节的PWM开关芯片，主要用于功率不超过巧w的LED照明电源中。由于该电路没有光耦与次级的控制电路，因此电路很简洁，其工作原理与普通开关电源类似，此处不再重复。

    在确认LED灯条本身正常的情况下，实修该LED灯不亮时，先检查LED是否断路，然后根据保险F1是否熔断来判断故障大体位置：若F1烧断，则说明有元件击穿现象，桥式整流二极管1 N4007或芯片PL3536损坏的可能性较大；若F1完好，则说明开关电源初级电路没有元件击穿，重点检查启动电阻IK1、R2（1MSZ）与次级整流二格管D7（HER104）是否正常。
