二、控制电路原理

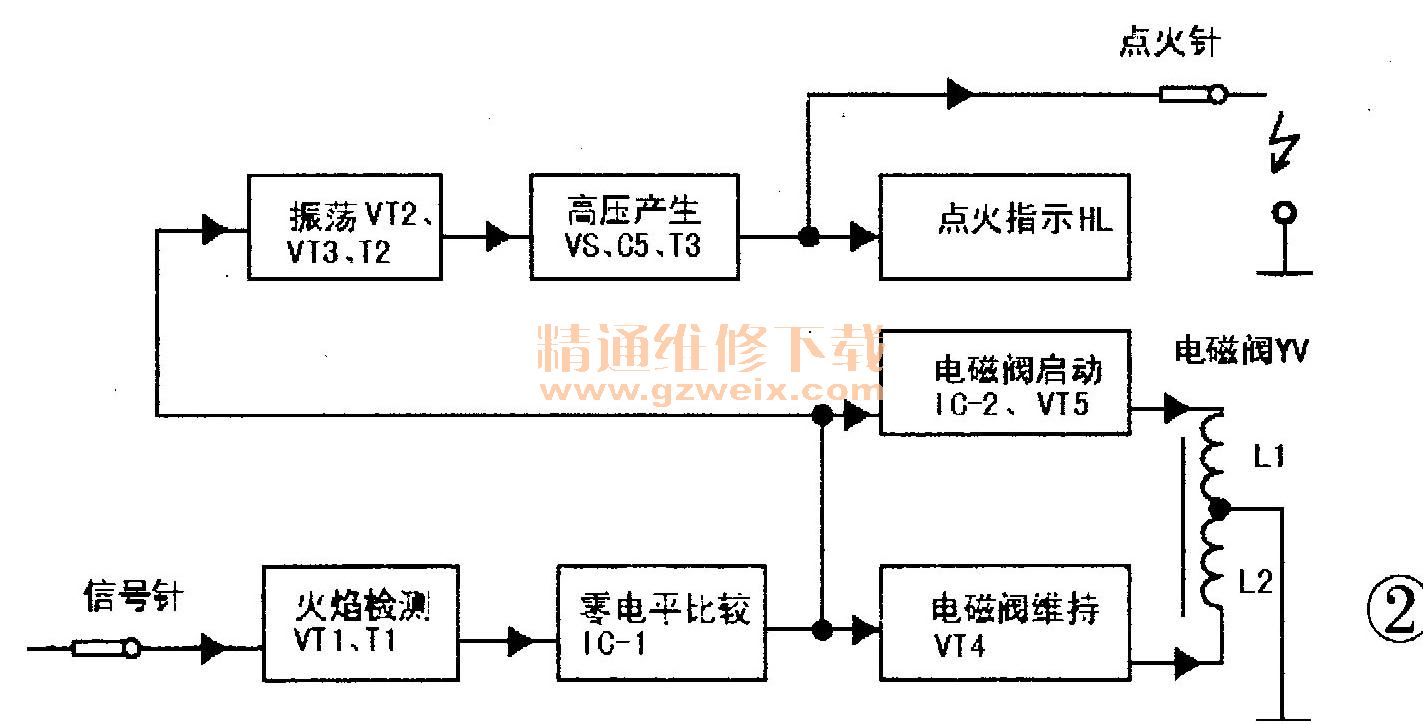

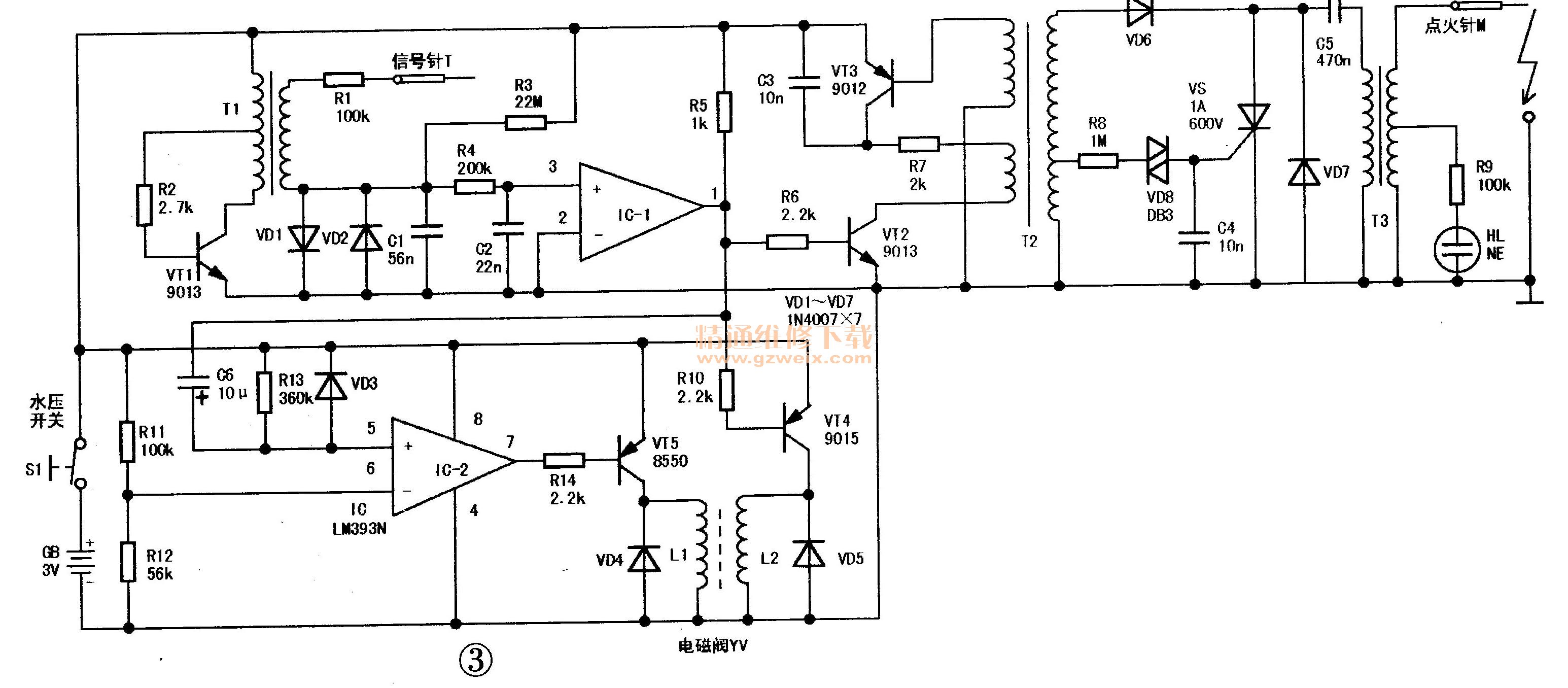

    该燃气热水器智能控制电路以一片双电压比较器IC（LM393N）为核心组成，由火焰检测、零电平比较、振荡、脉冲高压产生、点火、电磁阀定时启动及维持等单元电路组成，其组成框图及工作流程如图2所示，电路原理如图3所示。



    电路的控制原理：打开进冷水阀和出热水阀，如果管网供水正常，水压也正常，则水气联动阀在水压作用下动作，在顶开进气阀的同时，使水压开关S1闭合，电池GB（3V）被接通，控制电路开始工作。若管网停水、水压不足或进、出水阀未打开，则水气联动阀中的开关S1不能闭合，热水器不工作。VT1、T1、信号针T组成火焰检测电路，电压比较器IC-1因其②脚接地而组成零电平比较器，水压开关S1闭合后，由于信号针T未检测到火焰，VT1处于截止状态，在R3 、R4作用下，IC-1③脚电压高于②脚电压（0V） 、①脚输出高电平，此高电平的作用有三：一是高电平加至C6负极使其两极电位相等，定时器IC-2⑤脚电压（被R13上拉至约3V）高于由R11、R12分压产生的⑥脚电压（约1V）、⑦脚输出高电平，VT5截止，电磁阀YV的启动线圈L1中无电流处于关闭状态，无燃气通过；二是经R10使VT4截止，电磁阀YV的维持线圈L2中亦无电流；三是经R6使电子开关VT2导通。VT3、C3、T2组成电感反馈式自激振荡电路，偏置电阻R7大小决定VT3的直流工作点，决定振荡强弱，电子开关VT2导通后，VT3便开始起振，T2次级（高压绕组）产生感应电压，经VD6半波整流后，通过触发变压器T3初级绕组向储能电容C5（470nF/630V）充电，当C5被充至200V左右时，C4经R8和双向二极管VD8充电存储的电能触发可控硅VS导通，于是C5经T3初级绕组和VS迅速放电，T3次级感应出约12kV的脉冲高压，通过点火针M对地（机壳）放电，引燃小火（俗称常明火）种，完成一次放电点火过程。而后C4、C5又被充电，进行新一轮放电点火，并如此反复。在放电时，氖灯HL闪亮，作点火指示。放电频率由R8、C4的时间常数决定，若小火因某种原因未点燃，则放电点火状态将一直进行下去，直至关断进水阀使S1断开为止。
小火点燃后，信号针T检测到火焰，由于火焰离子的导电作用，相当于T1初级经信号针T对地接了一只电阻，使T1初级有电流通过，T1
      次级产生的感应电压使VT1导通，并使T1初级感应出一个约－0.3V～－0.5V的负电压，加至IC-1③脚，使③脚电压低于②脚的0V电压，①脚输出翻转为低电平，被控电路发生相反变化，即电子开关VT2截止，VT3停振，点火针M停止放电；VT4导通，电磁阀YV的L2绕组有维持电流通过，但其产生的磁力很小，尚不能打开电磁阀；此时C6负端为低电平，并经R13充电，定时开始，由于电容C6两端电压不能突变，故刚开始充电时IC-2⑤脚电压低于⑥脚，⑦脚输出低电平使VT5导通，电磁阀YV的L1绕组得电，产生较大的磁力并和L2产生的磁力一起作用打开电磁阀，使燃气进入燃烧室，由小火种引燃火排进行热交换，随着C6不断被充电，当使⑤脚电压高于⑥脚时，IC-2⑦脚输出翻转的高电平，VT5截止，电磁阀L1绕组无电流，定时启动电磁阀的工作结束。此后电磁阀由L2通过的电流维持开启状态，燃气热水器的整机进入正常供热水状态。
