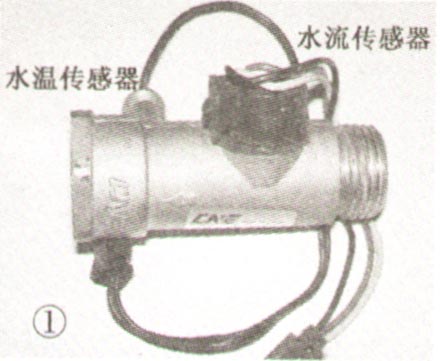

美的F60-30G4是带速热功能的一款储水电热水器，同型的还有30G5、30G6，容量有40、50、60、80升。跟其他款热水器的区别在于，F60-30G4内部带有两根独立的加热管，进水口带有一黄铜质的进水水流水温传感器（见图1），当水流经过时，带动内风叶转动，同时转动的还有一块十字形的永磁铁，壳体上的霍尔元件感应到磁场的变化，输出的信号经过EPU的计算，达到一定强度时EPU输出切换信号，断开下部加热管1的供电，随后给上部速热管供电（见图2），速热管功率有3000W，将出的水流经过速热管再升温后从出水口流出，到延长洗浴时间。



    本机还具有防电墙，利用物理电压与电阻关系，通过延长水道，进而延长水电阻的作用，电压不变，而电流减少的原理。进出水管做成细长的塑料管（见图3）、这样即使加热管破损，使用者也无需担心受到电流的伤害。唯一的缺点是进出水管的强度降低。进水通过塑料管道后，经金属外层导流到下部，再经分散小孔四面泻出，以保持上部的热度，从下到上推动热水流出。

    近日接修一台此型热水器，初始故障是水不热，一开机水温显示便快速升到75℃。首先打开边盖，可以看到此机有三个传感器，测桶内两个传感器的阻值是37kΩ左右，此时室温30℃，进水黑色的传感器阻值是42kΩ，都是正常。关机再开，测下方加热管，刚开机时有交流220V，水温升到最高后断电。。初步判断是控制的问题，刚好手上有一块此型号通用的电源板（事后修了一下电源板，是白色传感器电路上的C7漏电，去掉就可以了），试换之，再开机时水温随着时间推移慢慢上升，等20分钟后水温显示40℃，放出的水有一点温温的，以为修复，赶着去下一家。
    谁料第二天用户又反映，水有热，但不够热，现在夏天可以用，天气冷了是绝对不行的。于是又申请了一些相关问题的配件上门。此时两个温度都是显示75℃，打开热水，水量比较小，放出的水也确实不够热，再一个没有听到速热功能启动的继电器切换声，拆下水流水温传感器，发现里面卡死，正向吹气时风叶不会转动。再拆下安全阀，发现里面有垫片，垫片涨开后阻碍水流进入桶内，去掉垫片，提升里面的塑料限位片到出厂位置（注：美的的安全阀里面是不可以放垫片的，只要用生料带缠进水管螺纹，有些安装工不注意，放进去，过一段时间就出现出水小等问题）。重新安装好安全阀，换为新的水流水温传感器，再放热水已经能听到继电器的切换声，测速热管已通电，下管已断电。
    等了十几分钟水温到了75℃，再放纯热水，奇怪，水只是略烫，用万用表配的热电偶测量，水温只有48℃，再测桶内传感器洞中的温度已达到75℃，说明热水器加热功能已无问题，此时只剩下一个可能，蹿水。关闭进水三角阀，单放热水，放一分钟左右水流尽，说明用户家的暗管和其他的混合阀不会蹿水，问题应该出自桶内。
    拆下进出水管、底盖、电路板、排污口，排光存水，测排出的水温确实是75℃。拆下桶内进出水管，发现出水管已从根部断裂（见图3），当热水出口从顶部变为底部时，进入的水会直接从底部抄近道出来。断裂是因为此管完全靠根部塑料的强度固定，外层的不锈钢只是包住整个管，并不连接底座。进水管也是如此，外层的不锈钢只起导流的作用。装新出水管时要注意，底下有一个红箭头要朝着进水管方向。恢复管路，注水开机，等水温到75℃时放出来的水很热，测温可以达到78℃，说明速热功能完好，至此本机修复。
    另外因安装问题采用吊装混合阀（见图4）则容易出现跳92℃保护，应改为（图5）安装方式，出水口应该用内接加直接延长。
