九阳JYC-21ES17触摸型电磁炉开机不久,炉内传出“啪”响声,随即死机
来源:本站整理  作者:佚名  2015-03-28 09:33:28

    一台九阳 JYC-21ES17触摸型电磁炉,该机开机不久,炉内传出“啪”响声,随即死机,指示灯及显示屏熄灭,电磁炉不加热。

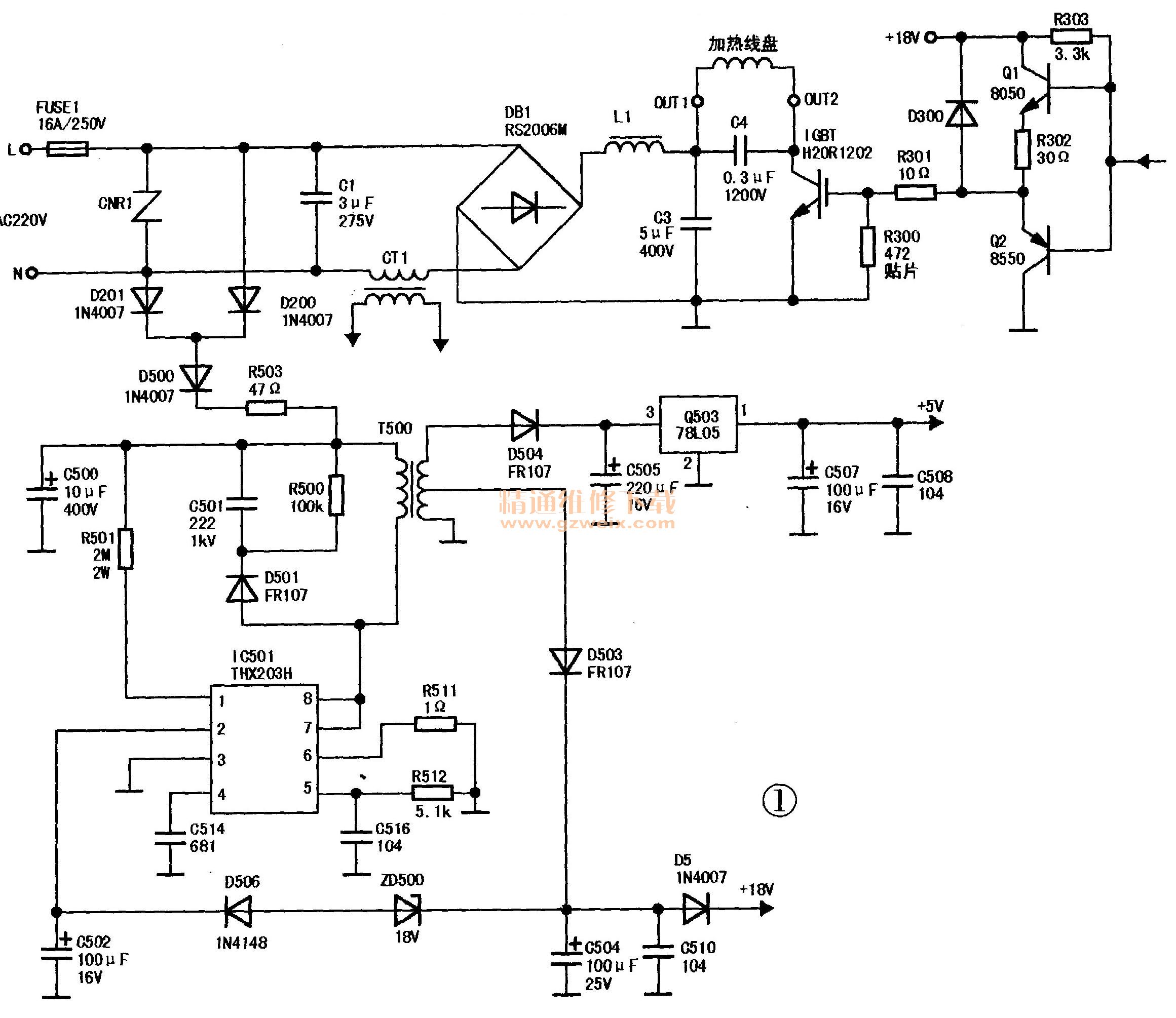

    分析检修:根据故障现象分析,判断是高压电路或高频谐振电路发生短路故障引起的,相关电路如图1所示。

    拆开外壳,卸下主电路板(型号为HC-C-690HD)查看,发现保险管FUSE 1爆裂,这说明电路存在严重短路故障。用万用表检测整流桥DB1内部两只整流管短路,滤波电容C3外壳顶部爆了一道裂缝,测其两端短路。检查谐振电容C4,门控管IGBT,分压电阻R300、R301,驱动管Q1、Q2及其外围元件均正常,由此确认,由于C3短路,电流急剧升高,从而击穿DB 1并殃及FUSE1,引发本故障。更换FUSE 1(16A/250V) 、 C3 (5μF/400V)后通电试机,电磁炉正常加热,故障排除。
    提示:滤波电容工作于高电压、大电流下,更换滤波电容应选高品质耐压为400V的MKP-X2无极性金属化聚丙烯电容,有条件的应测试其耐压值是否满足要求。
