利仁2018A电饼挡电路分析与故障检修
来源:本站整理  作者:佚名  2015-04-29 09:51:12

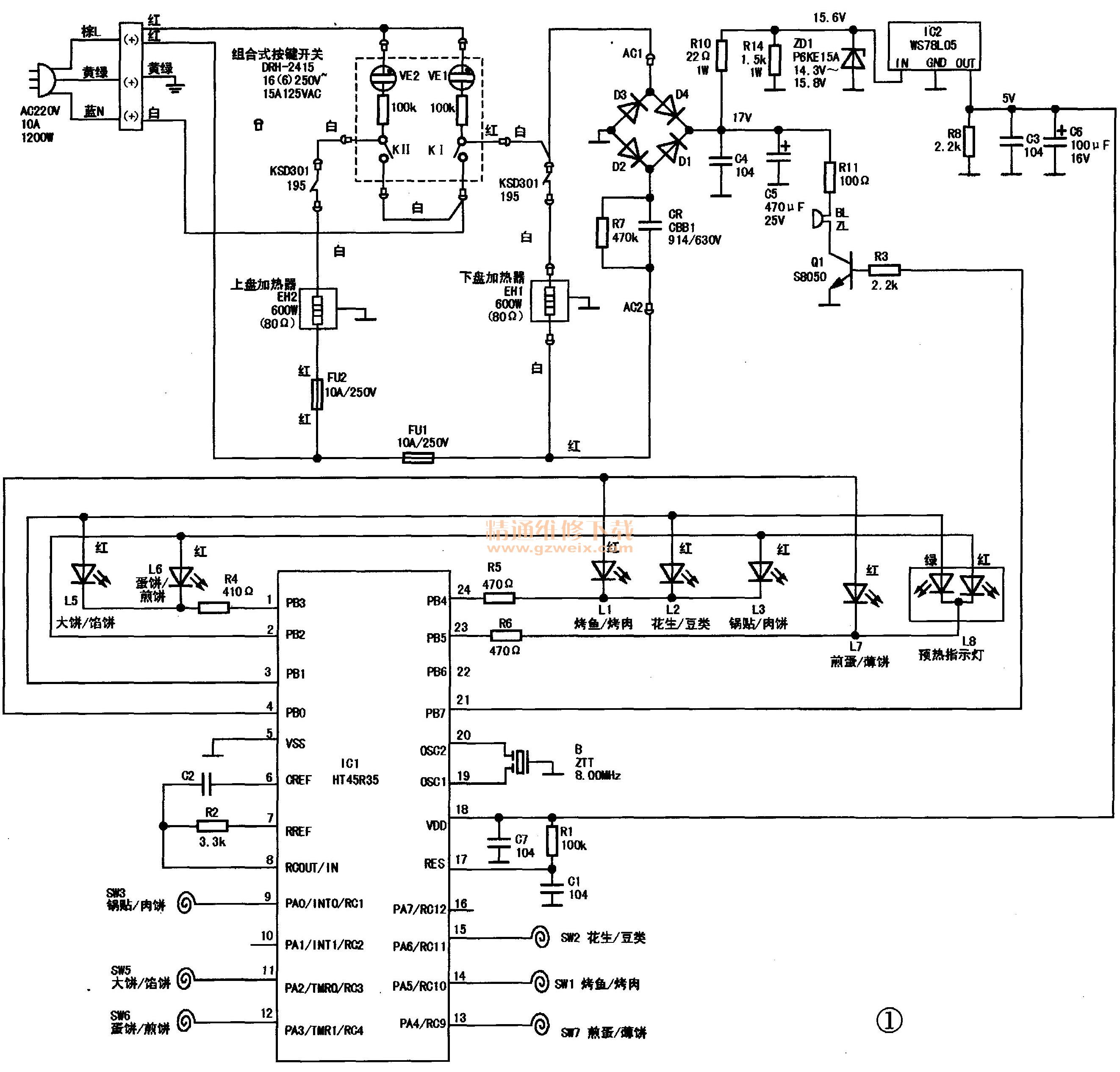

    利仁2018A电饼挡采用触摸按键控制,双电热器EH1、EH2(600W )、单片机触控芯片IC1(HT45R35)、触摸面板、声光报警提示、保护电路等组成,实绘电路如图1所示。

    HT45R35是一款8位高性能精简指令集单片机,在工作频率为4MHz时,其供电电压为2.2V~5.5V;在工作频率为8MH:时,其供电电压为3.3V~5.5V。
    1.电热器电路
    EH1、EH2位于上、下盘中。当按下组合式按键开关KI或KII时,对应的嵌入式氖泡指示灯VE1、VE2发光,指示该加热器处于通电状态。
    2.触摸电路
    该电路由单片机HT45R35的⑨、11~15脚,感应弹簧垫SW1~SW3、SW5~SW7以及触控面板等组成。弹簧垫紧贴操控面板下部,当手指触摸面板感应区域时,HT45R35的⑨、11~15对应脚的输入电容发生变化,经内部电路处理后,从HT45R35的①~④、21、23~24脚输出控制信号,控制蜂鸣器、指示灯的工作。
    3.报警电路
    HT45R35的21脚、三极管Q1(S8050)、蜂鸣器BL(ZL)等组成声音报警电路。当需要发声时,HT45R35的21脚瞬间输出高电平脉冲,Q1导通,BL发声。在通电、触摸按键瞬间,BL发出一声“滴”音;在预热或选中的功能完成时,BL连续发出五声“滴”音。
    3.指示灯电路
    L1~L3、 L5~L8与HT45R35的①~④及23~24脚等组成指示电路。L1~L3负极通过47052、电阻接HT45R35的24脚,L5、L6与L7、L8负极则分别通过470Ω电阻接HT45R35的①、23脚,其正极则与HT45R35的②~④脚相接。改变HT45R35相应脚的电平高低,就可使LED发光,以指示当前的工作状态。预热指示灯L8内置红、绿发光二极管,通电预热期间发红光,预热结束时发绿光,其他灯只发红光。
    刚通电时,BL响一声,L8发红光,电路进入预热状态,并封锁触摸按键输入,约5分钟后,预加热结束,解除按键封锁、L8发绿光,BL发出五声“滴”音,机器进入可操控状态。
    值得一提的是,该机电路板只起到计时提醒作用,并无自动断电功能,即达到预定时间后,加热器仍在通电加热。尽管两个加热器都串联有温度保险丝(10A/240℃)和过热保护器(KSD301 195),但这都是在意外发生时的最后一步断电保护。另外,电路板的供电只受KI控制,当KI断电、KII通电时,除了KII内嵌式氖泡亮外,面板指示灯全不亮,BL也无报警声,好像未通电一样,由于此时EH2已处于加热状态,假若此时氖泡损坏不亮,则极有可能发生意外。因此,在使用时应格外小心,严格遵守操作规程。

    二、故障检修
    故障现象:通电时面板指示灯不亮,上盘加热器不热。
    分析检修:试机发现,在通电瞬间,除机内有一微弱响声,且组合式按键开关KI内嵌氖泡亮外,再无其他反应。由于上盘加热器能发热,故怀疑组合式开关及电路有问题。拆机一看,发现组合式开关K II连接氖泡的接插件松动,用钳子将其夹紧。卸下电路板,单独给电路板通电,测得C5 (470μF/25V)正端电压约为4.4V,三端稳压块IC2(WS78L05 )输出电压约为2.7V,显然IC2的前级整流滤波电路有问题。怀疑降压电容CR损坏,拆下测得其容量只有0.325μF,换用1μF/630V的CBB电容后试机,故障排除。
