韩国产BN-N2(BN-K2)型电暖炕不通电故障检修
来源:本站整理  作者:佚名  2015-04-29 09:39:29

   一台韩国产BN-N2 (BN-K2 )型电暖炕,通电后不加热,所有指示灯均不亮。

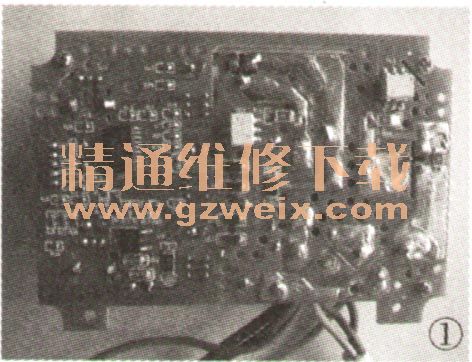

    分析检修:此电暖炕上的标注全为韩文,其温控盒内部电路如图1所示,由单片机U2 (PIC16F716 -I/So)、过零触发光耦PC2、PC3(MOC3061)、双向可控硅Q2、Q3(BTA12)等元件组成,实绘电路如图2所示。



    调温过程:电源电压(4.4V~4.9V)经温控旋钮VR1、 VR2(共10挡)调整后,形成高低不等的电压信号(0.4V~4.5V ),送给U2的17、18脚,经其内部电路处理后,从⑧、⑨脚输出占空比不同的的脉冲信号(脉冲幅度为3.7V),加到PC2、PC3的①、②脚。在PC2、PC3的控制下,Q2、 Q3导通/关断,以调节通过发热体EH1、EH2的电流时间,从而达到调温的目的。
    SW2、VR2、LED3组成EM控制指示电路,SW3、VR1、LED4组成EH2控制指示电路。当按下SW2或SW3按键时,U2的⑥、⑦脚电压由
    1.8V降为0V,U2的⑩、11脚循环输出高(4.2V)、低(0V)电平,间断点亮发光二极管LED3、LED4,指示EH1、EH2处于加热状态。
    U2的供电由降压电容C10、桥式整流管D7~D10、稳压管ZD1、ZD2及三端稳压块U3等元件组成,实测其输出电压随负载大小有所变化:当VR1、VR2在0挡时,供电电压为4.9V;当VR1、 VR2在9挡时,供电电压为4.4V。
    首先检查保险丝F1、F2,正常,接着检查降压、整流、滤波、稳压电路,发现贴片限流电阻R33已断路。怀疑贴片稳压管ZD1、 ZD2和三端稳压块U3有问题,逐一检测均正常。用一只100Ω/0.25W的电阻替换R33后通电,一切正常。
