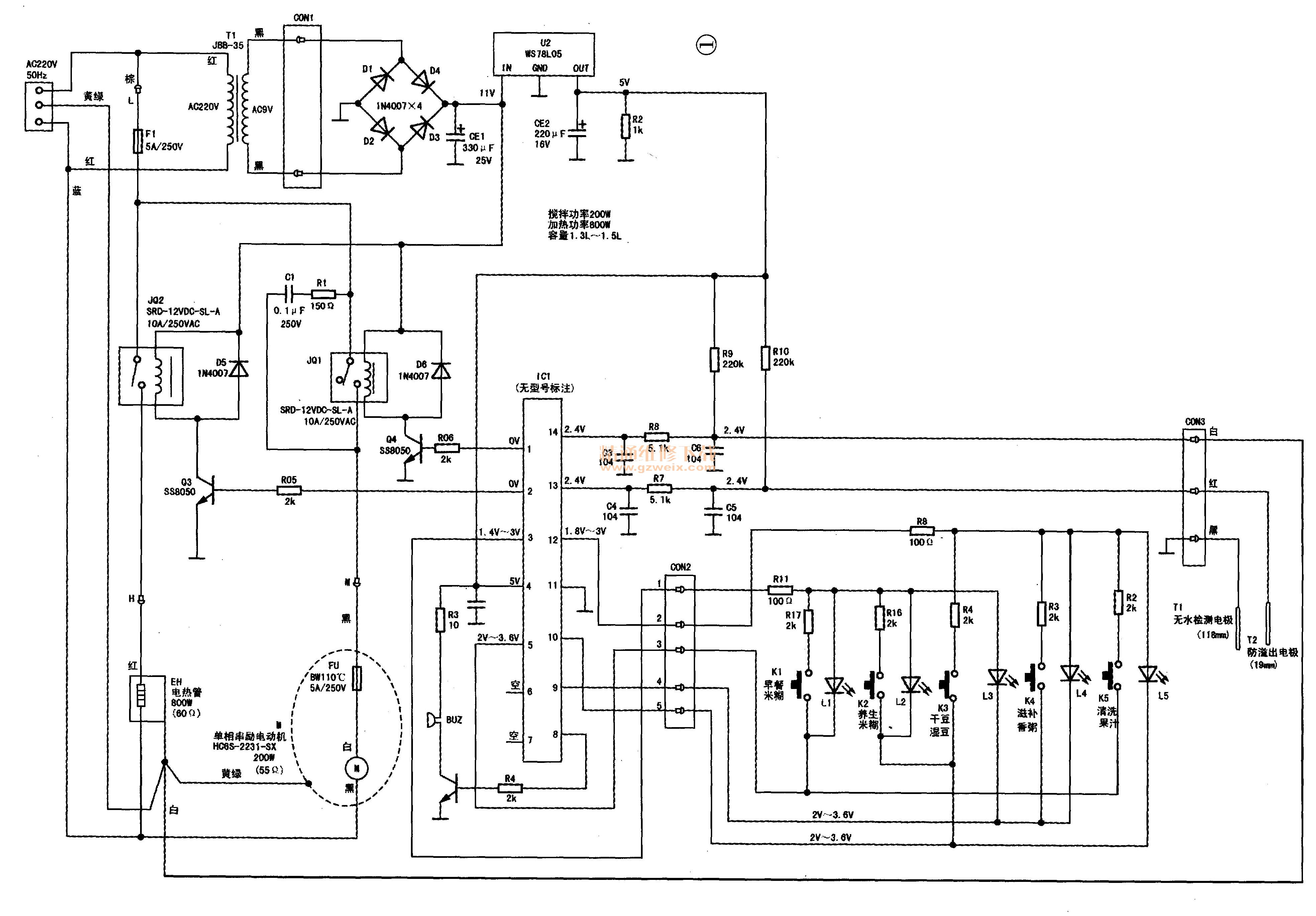

维宝SY-111S多功能米糊豆浆机的实绘电路如图1所示，图中所示电压值系500型万用表在无水且断开电热管接插件H的状态下测得。该机具有无水检测、防溢出保护、鸣叫提示等功能，全部由单片机IC1（型号已擦去）控制。

    搅拌控制：IC1的①脚、三极管Q4 （SS8050）、继电器JQ1 （SRD-12VDC -SL -A/ 10A250VAC）等控制搅拌电机M（HC6S-2231-SX）的转、停。IC1①脚为高电平5V时，Q4导通，JQ1常开触点闭合，M得电带动X形刀片做高速旋转，实现打浆打磨搅拌；为低电平OV时，Q4截止，JQ1常开触点断开，M失电停转。
    加热控制：由IC1的②脚、三极管Q3（SS8050）、继电器JQ （SRD -12VDC-SL-A/ l0A250VAC）等元件组成，当IC1②脚为高电平5V时，Q3导通，JQ2常开触点闭合，EH（800W）得电加热；当IC1②脚为低电平OV时，Q3截止，JQ2常开触点断开，EH失电停止加热。
    鸣叫控制：由IC1的⑧脚、三极管Q2（SS8050）等元件组成，当IC1⑧脚有脉冲电压输出时，Q2导通，BUZ鸣叫；当IC1⑧脚为低电平OV时，Q2截止，BUZ停止鸣叫。
    键控输入及显示：IC1的⑤、⑨、⑩、12脚及外围元件组成键控输入及功能显示电路。按压轻触按键（K1-K5），机器执行相应的功能，同时，对应的LED指示灯（L1～L5）指示当前工作状态。
    无水检测：EH外壁、M外壳、转子及旋转刀片被连在一起作为一检测电极，被置于机头最底部，与上部T1检测电极、IC1 14脚等元件共同组成无水检测电路。当无水时，IC114脚电压为2.4V、EH、M不可用，BUZ连续鸣叫，所有指示灯闪亮，提示机器处于无水通电状态，此时所有按键被锁死，禁止执行任何功能；当有水时，IC1 14脚电压被水的导通电阻分压，降至0.9V、BUZ鸣叫一声，同时所有指示灯也闪亮，提示处于可操控状态。
    溢出检测:T2检测电极位于机头最上部，与下部T1检测电极、IC113脚等元件共同组成溢出检测电路。当米糊沸腾或豆浆泡沫浸没T2、T1时，IC1 13脚电压被液体的导通电阻分压，降至0.7V 、 EH立即停止加热，M、EH重复多次短时工作后停机。
