联想A318T手机完美更换触摸屏心得
来源:本站整理  作者:佚名  2015-05-04 11:15:14

   一朋友用了一年多的联想A318T手机使用中不慎摔在地上,屏幕摔碎了,但触摸正常,从手机侧边观看显示屏图像显示正常,应该只是触摸屏的玻璃保护屏摔碎了,其他没有损坏。我这个朋友特别喜欢用手机看小说,这样一来影响了阅读效果,于是他从网上购买了一块配套的触摸屏,要我帮他更换,我以前也换过几台手机显示屏,就接下了这个任务。

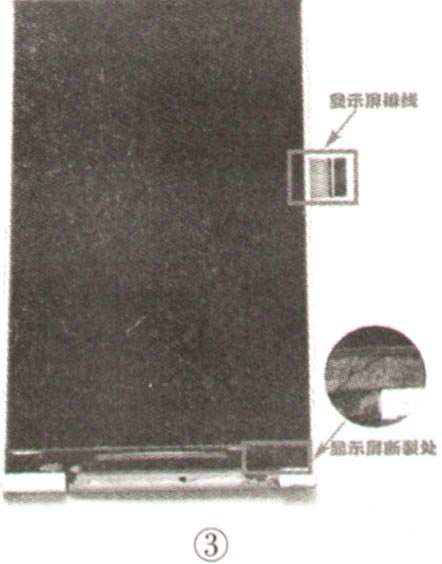

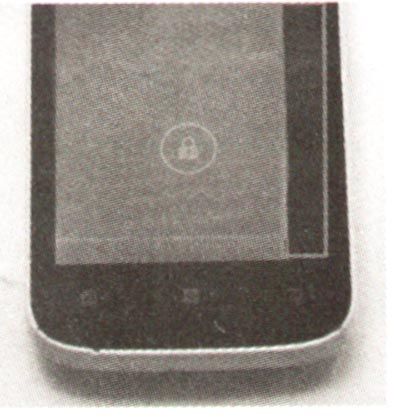

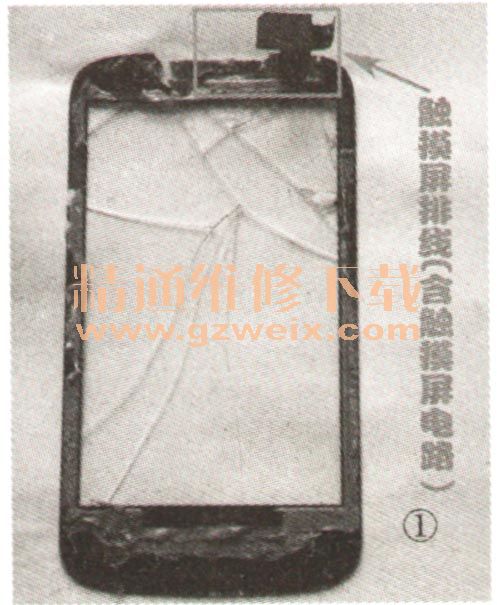

    拆机后发现触摸屏(以下简称“外屏”)与显示屏(以下简称“内屏”),是用胶贴在一起的,这时一想反正外屏要换就没有考虑内屏的事,直接就用小刀从手机边框处插入撬外屏,手机内外屏成功分离,拆下的外屏如图1所示,把新的外屏换上后,开机发现显示屏右边一小块竖向区域黑屏并且满屏小细线(如图2所示),这时才意识到可能分离内外屏时撬坏了内屏,再次拆机仔细观察发现真是内屏右下角的区域被撬断了一块(如图3所示),没办法只有上网又重新买了内屏更换后才算修好手机。





    下面我把联想A318T手机从拆机到更换内外屏的步骤进行详细讲解,希望对要更换屏幕的朋友有所帮助,掌握好分离内外屏的关键技术,不要让故障扩大。现在市面上常见手机和平板内外屏幕都可以用此方法完美地更换,当然也有一小部分机型使用的是造价高、良品率低的内外屏一体式的单玻璃屏,如苹果4、小米2等,这些手机屏幕摔碎了只得内外屏一起更换。

   一、拆机
    1.将手机关机,卸下电池、打开后盖,取出存储卡和电话卡,用螺丝刀卸掉机身背面如图4圆框内所示11颗螺丝,用刀片沿图虚线框所示的位置划开贴纸,方便下一步分离主板。

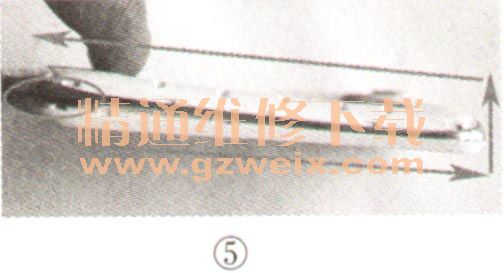

    2.把手机侧放,从手机底部侧面银色装饰条入手,用塑料划片(或者指甲)插入沿图5所示方向慢慢划,在卡扣部位稍用力便能顺利打开边框背板。

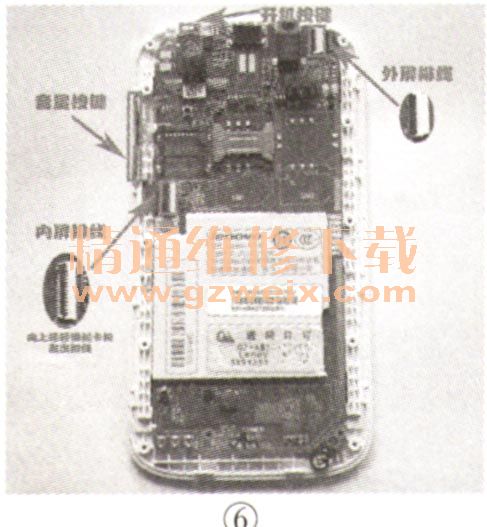

      3.分离背板后便看到如图6所示的主板,接着用镊子按图顺序,挑开所有排线卡扣,并小心将排线拔出,包括音量按键、外屏排线、内屏排线以及开机按键。注意:音量按键和开机按键是用胶贴住的,撕下来的时候不要扯断排线。卸掉图中圆框所示的3颗螺丝,便可以取出主板,如图7所示,图中右边那个就是屏幕总成了,下面就是最关键的步骤分离内外屏。

[1] [2] [3]  下一页
