比较器：IC运放2的⑤、⑥、⑦脚组成比较器，作用是提取过零脉冲，以便让后续电路的可控硅按规定导通、截止。⑥脚电压约为0.4V，接近市电的过零点，⑤、⑥脚的电压经比较后⑦脚输出低电平窄脉冲、高电平宽脉冲矩形波，波形见图6所示。改变⑥脚电压，可改变低脉冲宽度。

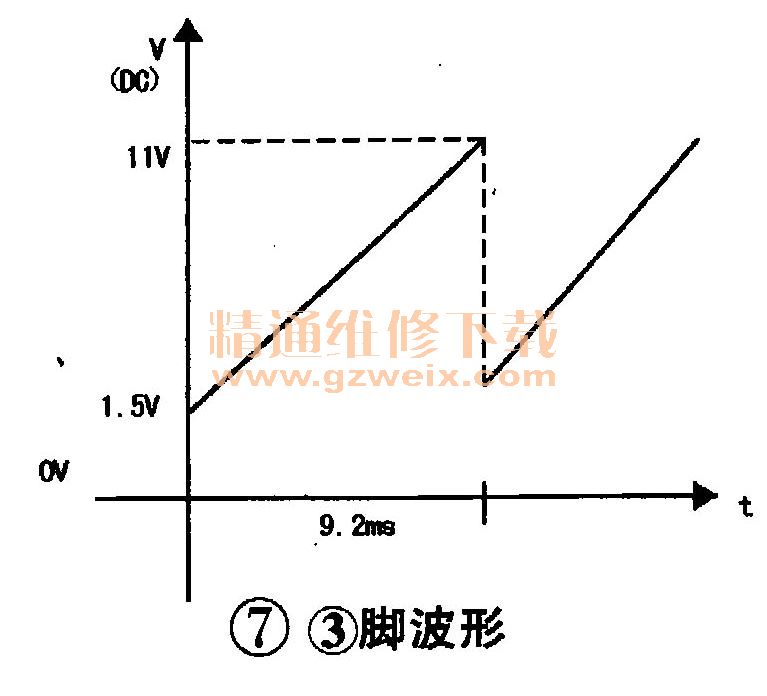

      单稳态触发器：IC运放1的①、②、③脚也组成比较器，②脚电压由R10（2kΩ）、R11（3.3kΩ）、R12（5.6kΩ）、D2（1N4148）等分压组成，提供比较电压基准（可调），③脚电压由R20（68kΩ）、C2（104J/2A）充放电形成，其波形见图7所示，波形在市电的第一个过零点开始充电，在第二个过零点开始放电，依此形成锯齿波。显然，当②脚电压升高时，③脚电压充电到高于②脚电压的时间要延长，也即①脚保持低电平时间增加，高电平时间缩短。反之亦然。

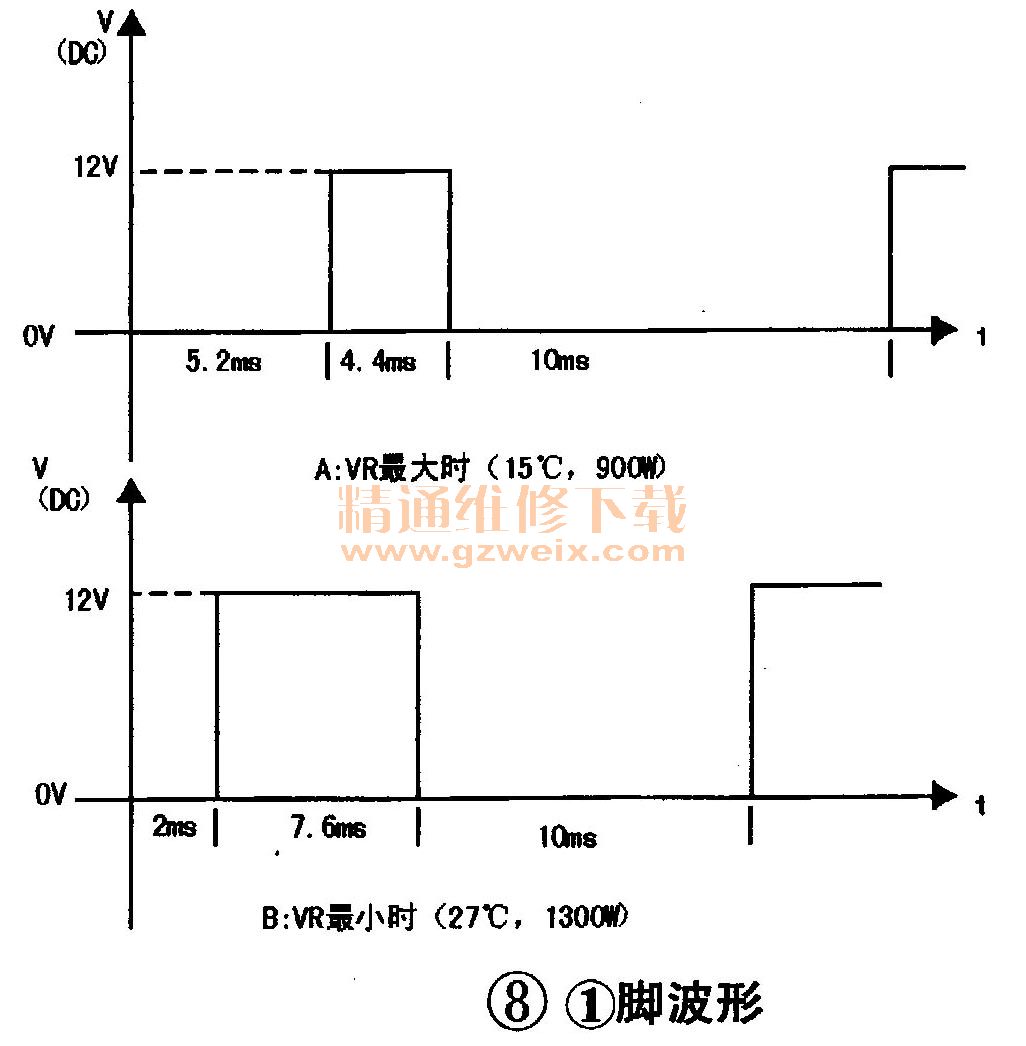

    差动放大器：IC运放4的12、13、14脚组成差动放大器，作用是通过温控电位器VR （B50K），改变13脚电压，并经差动放大后，改变运放1的②脚基准电压，从而改变①脚输出脉冲占空比。R3、R4（100kΩ）组成分压电路，给12脚提供约6.4V电压偏置，12、13脚信号经差动放大后，从14脚输出约7.6V～4V电压，经D2（1N4148）隔离后送至②脚。VR阻值越大，14脚输出电压越高，②脚电压越高，①脚保持低电平时间越长。反之亦然。①脚波形见图8。

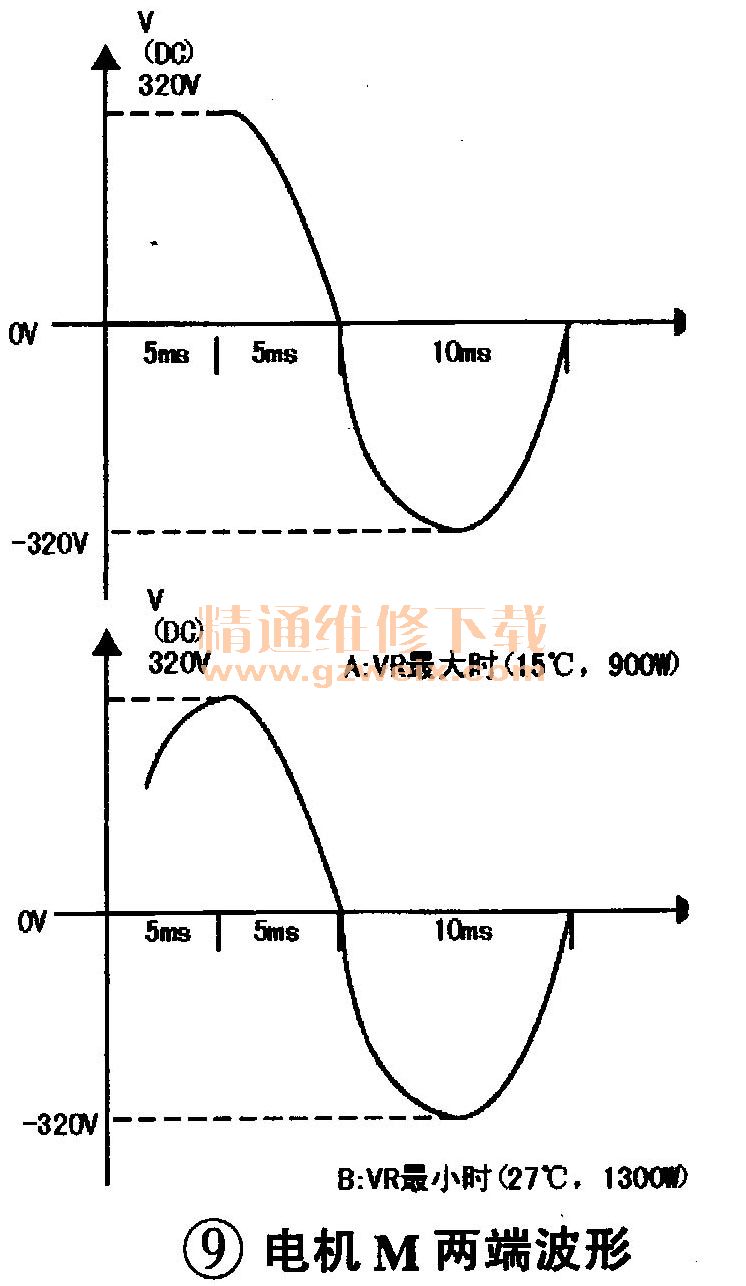

    风扇调速：IC①脚通过R13 （2kΩ）接双向可控硅SCR（TAG91）的控制极G，SCR的T2、T1极通过M接市电两端。改变IC①脚脉冲占空比，可改变SCR在市电的导通角度，进而控制风扇转速，达到调温目的。风扇两端的电压波形见图9，500型表测得风扇两端电压约为AC130V～215V。

    二、故障检修
    此机故障为不通电。
    经查发现防倾倒开关PS（16A 125 250VAC）接触不良，其一接线柱已变黑，嵌入开关按键已无弹性，无法往复动作。此开关为SMC专用，当地无此配件，为此，只能进行维修。打开PS，发现触点全部变黑，弓形簧片已过度弯曲，难怪触点无法吸合释放。将触点清洗干净，并将弓形簧片向反方向校正少许以恢复弹性，复原后PS开关功能正常。
    检修中发现，主控板上的降压电阻R0、R1（10kΩ/2W）已发黄，表皮有裂纹但未坏，对应的敷铜板已发黑，试通电不久后断电，触摸R0、R1很烫。估计电阻功率冗余度不够，为此将其改为3W同阻值电阻。
一切复原后，试机工作正常，故障排除。
