此电暖器采用陶瓷发热体，用风扇调温，是取暖、吹风二合一式电暖器。
原机所附电路见图1，未附主控板电路图，为此，笔者特绘下其主控板电路．见图2。
从图1中可知，市电经防倾倒开关PS （16A 125250VAC）、连接线R16后，经面板开关转换。分别进入加热（HEAT）、关机（OFF）、风扇（FEN）三种工作状态。
HEAT：市电一路经热敏开关（HS）接陶瓷发热体HT（约260Ω），一路经R22、风扇M（约310Ω）、W22接主控板，一路经R22接主控板。HT另一端通过面板开关FEN、B16接市电另一端，此端市电还通过B22接主控板。此状态下，HT、M同时工作，通过控制M转速达到调温目的。
OFF：切断市电，整机停止工作。
FAN：切断HT供电，只让市电接入FEN、主控板，通过调整M转速改变风力达到降温目的。
从图2中可知，市电经B22、R22后，经降压电阻R0、R1（10kΩ/2W）并串联后，经Dl （1 N4004）半波整流、ZD 1（12C2）稳压、C1（100μF/16V）滤波后，产生约13.5V直流电压为主控芯片IC（LM324）等供电。

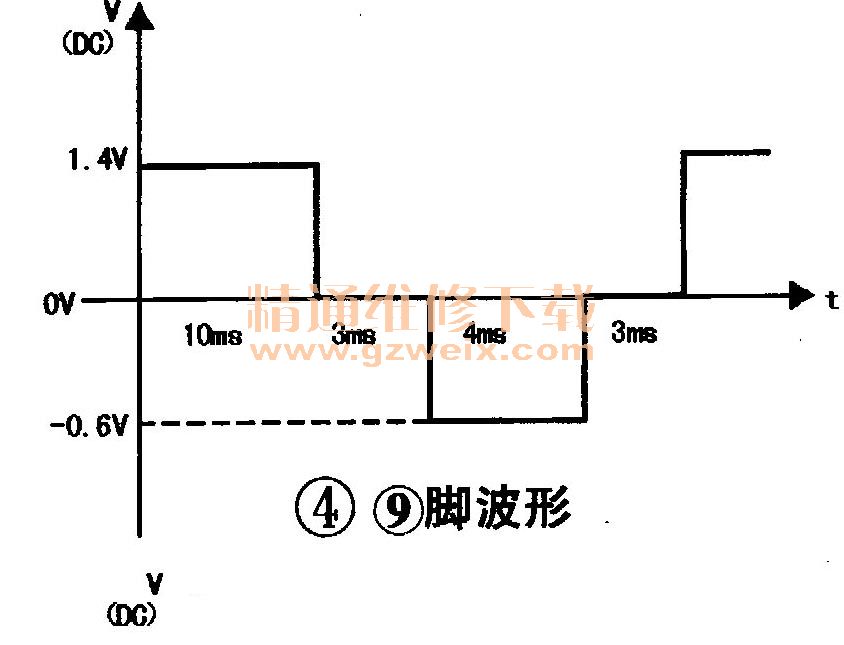

反相放大器：IC运放3的⑧、⑨、⑩脚与外围电路组成反相放大器，作用是将市电负半周信号转换成正信号，以便与后续电路进行比较。⑨脚通过电阻R15（10kΩ）、R14（1MΩ）接D1正极，D1正极、⑨脚的市电波形见图3、图4所示。
D1正极处的市电经反相放大后从⑧脚输出，经D4（1N4148）隔离后，送入IC的⑤脚，⑤脚波形见图5所示。
