一台格兰仕G80D23CSP-B5 （B0）型微波炉，通电后面板显示及控制操作正常，转盘风扇运转也正常，就是不加热。

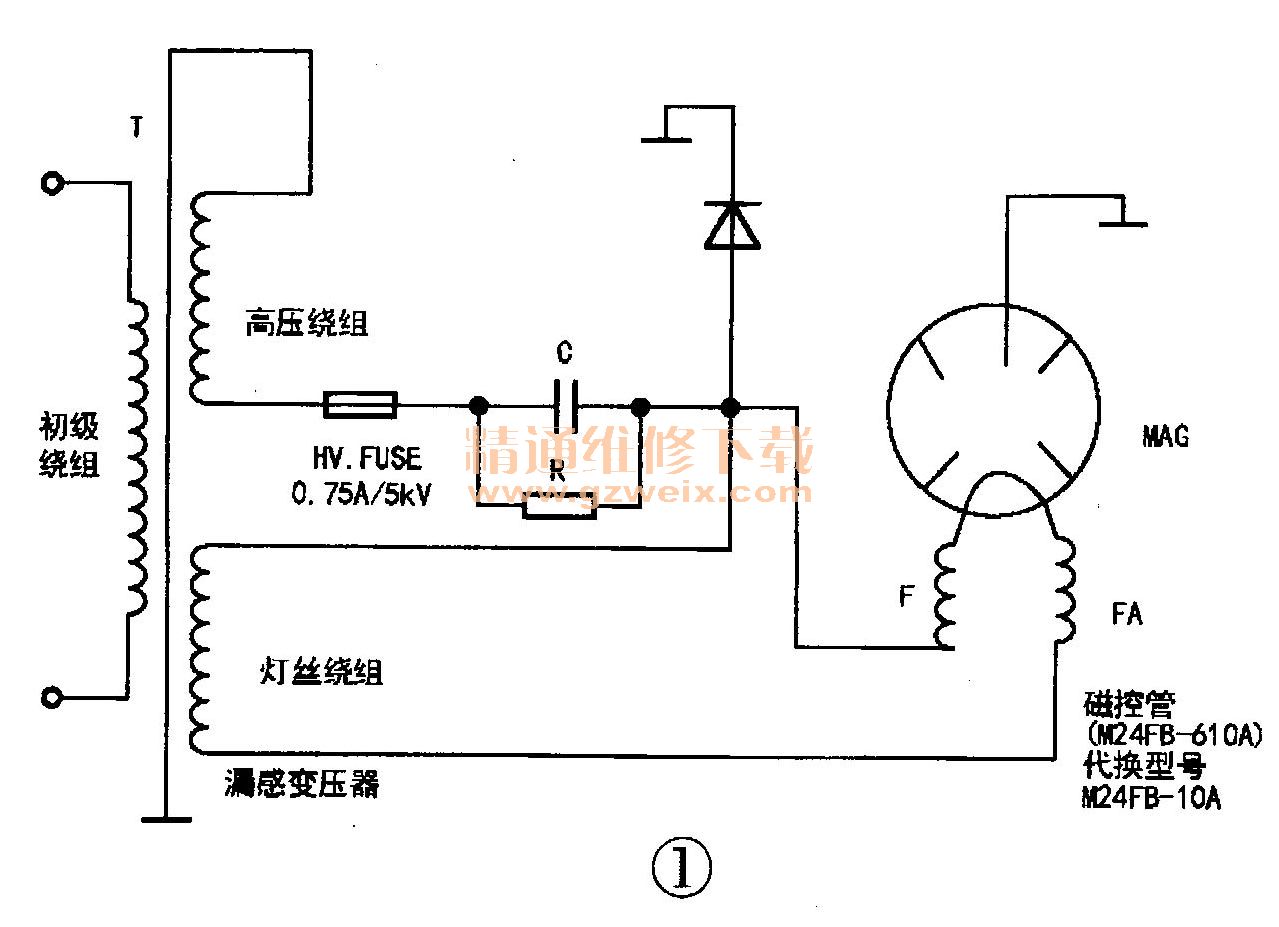

    根据故障现象，初步判定低压电路和控制电路基本正常，问题出在高压电路。对高压电路的检修可概括为以下几个步骤，相关电路见图1所示。

    第一步：取下高压保险盒内的高压保险管（0.75A/5kV ），观察其内保险丝完好，用万用表R×1挡测量，电阻为0，没有问题，将保险丝装回保险盒内。
    第二步：拔下高压整流管（型号HVM12）与高压电容的插接头，接地一端不必拆开，用万用表R X10k挡测量其正向、反向电阻，正向电阻约为150kΩ。是正常的。反向电阻为0Ω，测量结果表明高压整流二极管完好。
    第三步：将高压电容与电路脱开，用万用表R×10k挡，两表笔分别接电容的两极，指针有偏转，说明有充放电现象，最后阻值变大至10MΩ以上时，基本判定高压电容也无问题，恢复电容两极的插接线。
    第四步：拔下漏感变压器的初级及次级各个插接线，并作好标记，用万用表R×1挡分别测量其初次级绕组的阻值，来判定其绕组是断路，还是短路。初级绕组为2Ω，次级灯丝绕组阻值约0.4Ω，次级高压绕组阻值约为150Ω，测量表明漏感变压器基本无问题，按照标记将漏感变压器各个插接线插还原。
    第五步：拔下磁控管（型号M24FB-610A）灯丝及阴极的插接线，注意做好标记，这两个插接线有FA和F接头之分，不能弄错，用数字表R×200挡测灯丝电阻为0.2Ω（属于正常），最后将磁控管拆下来，检查发现其散热片已经发黄，说明散热片承受温度已经过高，进一步检查发现，靠近微波发射天线的一端环形永久磁铁，已经开裂为两块，可见受热是多么严重！正是由于该磁铁的开裂，电子已无法谐振，故无微波产生，这就是该微波炉不能加热的根本原因所在！
    为什么会把磁控管烧得那么严重呢？磁控管的热继电保护器为什么未起作用呢？仔细观察磁控管外围热继电保护器安装位置，发现它不是直接安在磁控管上，而是通过一个金属铝片支架固定在磁控管的上方，距离磁控管还有一段距离，而像美的MG823LA3-NR微波炉，是直接把热继电保护器固定在磁控管上，不知原设计者是出于什么考虑？同行们维修该类微波炉，不妨观察一下，这样的安装方式根本保护不了磁控管，形同虚设。另外，风扇转动有力正常，风量大而足，显然不是环境散热问题，后来检查发现微波发射口的云母片，已烧得变黄，云母片上有许多被烧黑的食物，这样就严重阻碍了微波向炉腔的发射，微波被其反射回磁控管导致严重发热，热继电保护器又不能及时断开保护，磁控管的磁铁被烧开花是必然的。接下来，更换被烧坏的磁控管，购一个型号为M24FB-10A的磁控管代换原型号M24FB-610A，并将热继电器用螺钉直接固定在磁控管上方金属外壳上（该型号磁控管上侧金属外壳就有螺孔，方便安装继电保护器），这样确保起到过热保护作用！同时更换微波炉发射口的云母片，并用无水酒精清洗微波发射口周围内外食品脏物，以保证微波发射畅通。
    通过更换磁控管和改变热继电保护器的安装方式，在炉内放入半碗水，通电试机，加热迅速一切正常，需要说明的是，该类微波炉炉内有一储水小桶，要保证桶内有适量的水，起到冷却散热作用，对食物也起到湿润作用。综上所述，凡遇到格兰仕微波炉热继电器不是固定在磁控管上的，即使磁控管还未烧坏，也要改接固定在磁控管上方的金属外壳上，这样就不会发生烧磁控管的故障了。
