一台格兰仕G7020IIYSL-V 1型电脑式微波炉，接通电源，按下微波加热键并设置好时间后，显示器显示信息，按下启动键，炉灯亮，风扇与转盘运转正常，但不加热。

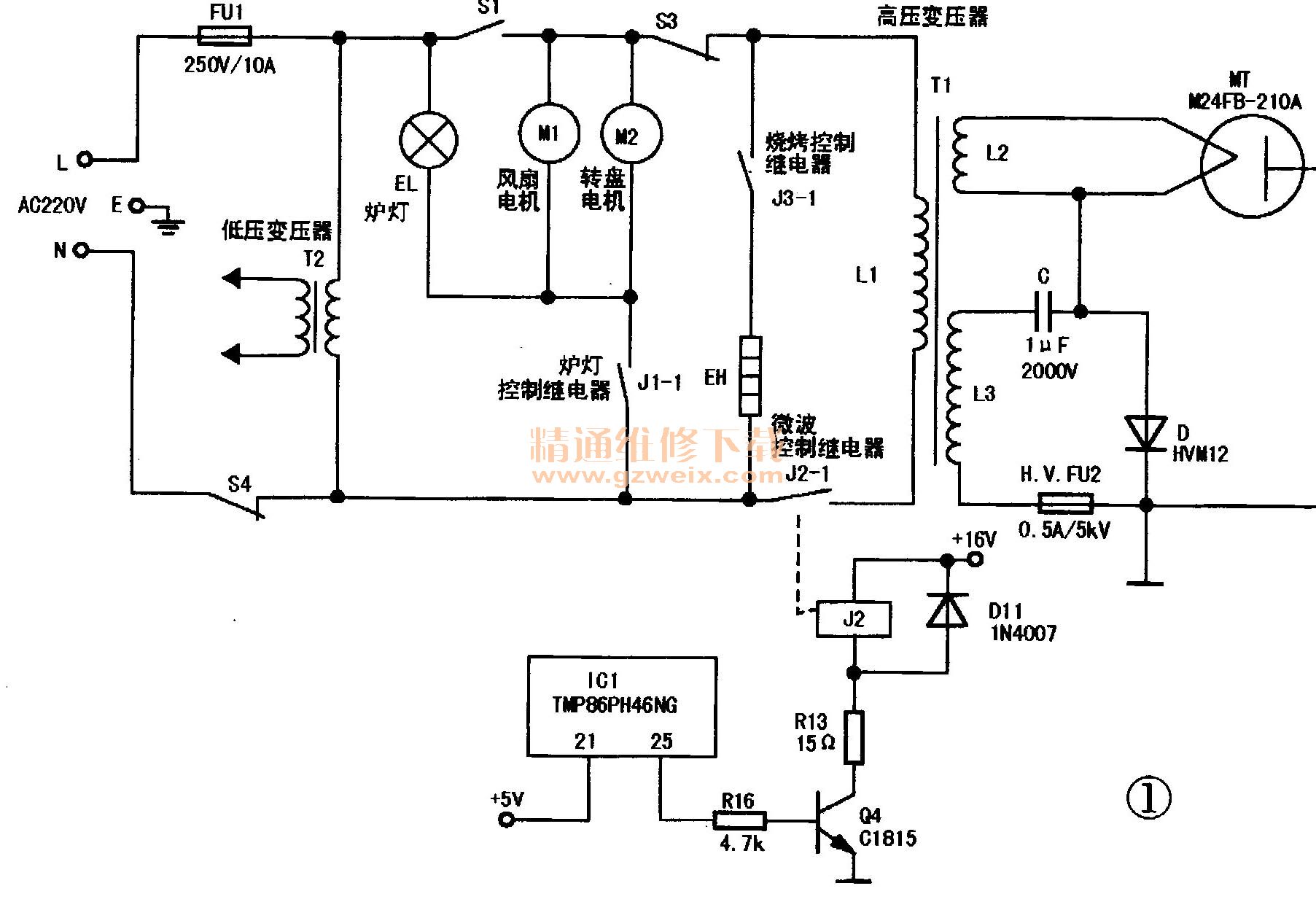

    分析检修：根据故障现象来分析，炉灯亮，风扇与转盘运转正常，显示器显示信息，这说明微波炉的低压电路与显示电路工作正常；不加热故障可能在微波加热电路或其控制电路中，实绘相关电路如图1所示。以高压变压器T1为界，左部分为低压电路，右部分为微波加热电路，下半部分为微波加热控制电路。

    该型微波炉采用单片微处理器IC 1 （TMP86PH46NG）作为功能程序控制。当设定为微波加热状态后，IC1的25脚输出高电平，该高电平经偏置电阻R16加至三极管Q4的基极使其导通，Q4的集电极、限流电阻R13、微波控制继电器J2与＋16V直流电源构成回路，J2吸合，常开触点J2-1闭合，高压变压器T1的初级绕组L1接通 220V电源，T1变压后输出两组交流电压，其中次级绕组L2产生的3.5V电压向磁控管MT的灯丝供电，另一绕组L3产生的2100V电压经高压电容C、高压二极管D、高压保险管H.V.FU2与磁控管MT构成倍压整流电路，产生约4000V直流高压加至MT的阳极，从而产生频率约2450MHz，功率约1050W的微波能，对食物进行加热。
    拆开外壳，先用改锥对高压电容C放电（防止检修时发生人体被电击），接着用万用表检查T1、C、D、H.V.FU2及MT，均正常。由此判断，故障在微波加热控制电路中。接通电源，测量IC1的25脚电压为4.8V，说明IC1正常，再测量J2-1两端却无AC220V电压。正常时（T1的初级）应有AC220V电压。断电，检查Q4、R16、R13、D11、J2及J2-1等元件，发现R13局部变黑，焊下R13测量已断路。R13断路后，微波继电器J2不能吸合，常开触点J2-1不能闭合，从而引起本故障。更换R13（15Ω/0.5W）后试机，故障排除。
