乐帮LBC-20CS2型电磁炉不加热故障检修
来源:本站整理  作者:佚名  2015-05-22 09:25:49

    故障现象:上电操作开/关键,所有指示灯都亮,能听到检锅声,风扇也运转,但不加热。
    分析检修:故障现象说明低电压电路以及微处理工作基本正常,不加热故障估计由主电路或门控管的相关电路元件损坏引起的。

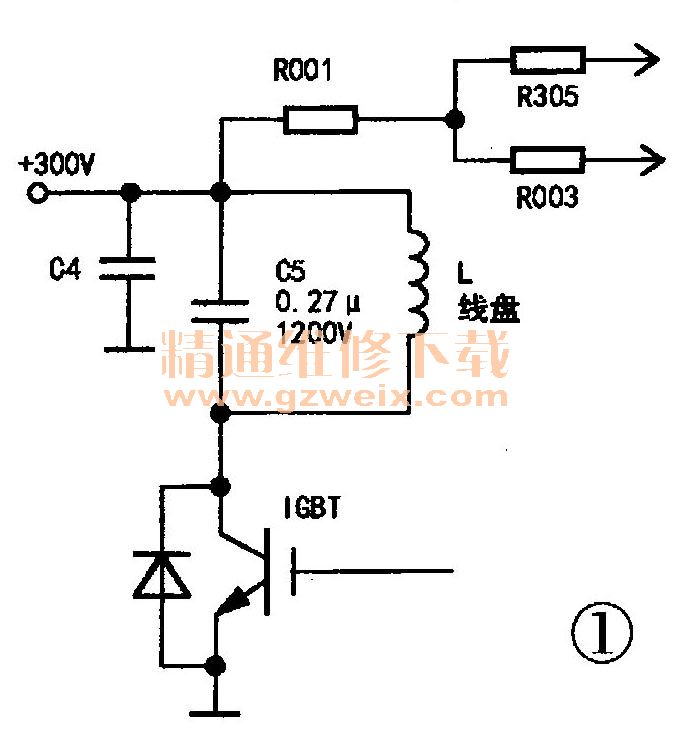

    将电磁炉外壳打开,检查滤波电容C4、谐振电容C5、门控管IGBT都正常,炉面过热保护热敏电阻、门控管驱动电路的Q801、Q802也检查了,找不出故障点。继而对门控管c极电路进行检查,发现R001色标为橙黑黑橙红,竟然为断路状态,阻值显示无穷大,依色标判定为300kΩ,取一同阻值电阻安上,通电试机,故障排除,相关电路见图1。
