荣事达XQB46-866G型全自动洗衣机不脱水故障检修
来源:本站整理  作者:佚名  2015-05-22 09:23:55

    机型:荣事达XQB46-866G
    故障现象:洗衣正常,能走完整个洗衣过程,结束了还有蜂鸣声并能自动停电。但衣服捞起来还是湿渡渡的。
    故障分析:这是典型的不脱水故障,洗衣正常说明电机、电路、皮带等等都是好的,问题应该出在离合器上。
    离合器的脱水过程是这样的:脱水时排水电磁阀通电开启。拨叉被拨过一个角度,棘爪和棘轮脱离接触,抱簧将离合套和脱水轴抱住,使之连成一体产生联动。同时,离合器顶开螺钉推开摆动板,刹车带被松开,刹车盘不再被抱紧。即当电动机带动离合器皮带轮旋转时,皮带轮带动离合器脱水轴做顺时针方向旋转。
    通过分析判断极有可能是抱簧断了,换一个离合器总成要300元左右。于是决定拆修离合器。
    1.将洗衣机放倒,取下隔鼠板后就可以看到电机和离合器了。拆下皮带罩,见图1。

    2.卸下皮带,见图2。

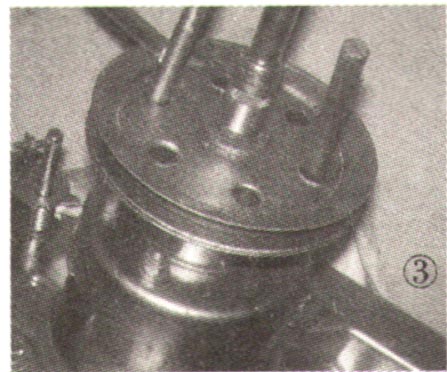

    3.卸下皮带轮:先用两条铁杆插进两边的孔里固定,再用套筒扳手扭下固定螺丝,见图3。

    4.取出离合套,见图4。

    5.拔出棘轮,看到了抱簧,它是固定在棘轮上的,见图5。

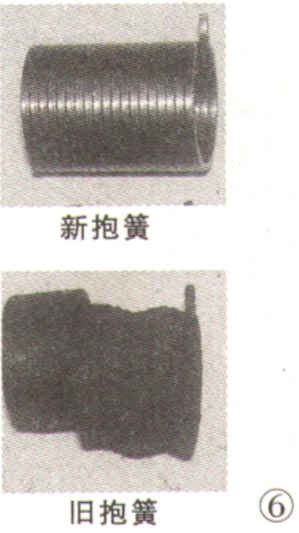

    6.从棘轮中取下抱簧,可明显看到抱簧已经老化失效了。从家电配件市场上选购同规格的抱簧。买抱簧时要注意看它的螺纹方向要与旧抱簧一样,见图6。

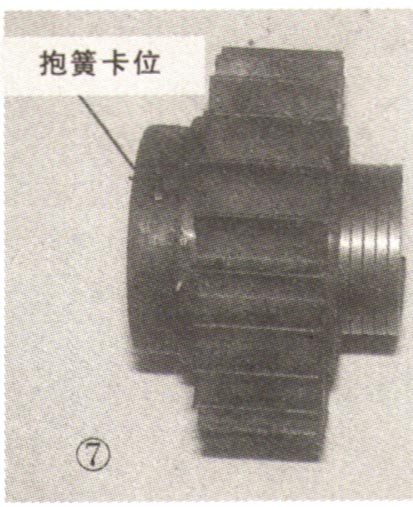

    7,装上新抱簧,注意将抱簧的卡耳完全插进塑料棘轮的定位孔中,见图7。

    然后再按拆卸时的逆序装好就行了,经过更换抱簧之后,洗衣机就能正常脱水了,各功能恢复正常。
    小结:更换抱簧时不用拆下波轮,也不用拆下离合器总成,只需将洗衣机放倒,拆下防鼠板后单独更换抱簧,经过这样处理,省时、省力、省钱!
