小鸭XY-B型电陶炉三灯齐闪并发出间歇报警声
来源:本站整理  作者:佚名  2015-06-01 09:54:25

    故障现象为开机加热正常,约一分钟后出现低温、烧水、高温指示灯三灯齐闪并发出间歇报警声,同时停止加热,只有风扇转动,约几分钟后便停机,手动重启后还是三灯齐闪、报警、停机。
    分析检修:该机的三灯齐闪、停止加热并报警停机,查阅资料为炉面温度过高所致。仅开机加热一分钟左右便停机保护,绝对不是炉面温度过高的缘故,其故障部位应为热电祸、Q3 (2N7000)或双运放(电压比较器)IC2及控制电路。

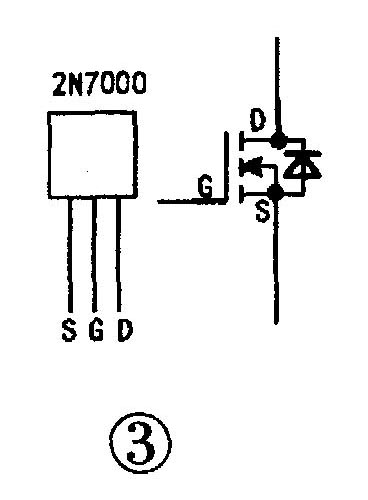

    测热电祸电阻值为3。属正常,Q3的三个引脚电压分别为0.01V~0.09V不稳、0.01 V~0.09V不稳、0.02V不变,Q3上的标识为2N7000,与三极管58050相似。用万用表Rx 10k挡在路或取下后测其三只引脚均有不同的电阻。2N7000究竟是何物?当前状态是否是导致三灯齐闪并报苦停机的根源?通过网上查找得知,2N7000为金属氧化物场效应管,其参数为N沟道,60V、300mA,并有两种封装,本机采用的是TO-92封装,引脚功能及排列见图3。三只引脚间都有数十欧姆电阻值肯定是错误的。换上一支新购的2N7000后试机,故障排除。此时再测2N7000的三只引脚的工作电压分别为S=0.01V,G在0V~2V间波动,D在0.02V~0.18V波动。
