小鸭XY18-A电磁炉电源灯亮，不加热，机内有“咔咔”声
来源：本站整理  作者：佚名  2013-07-08 08:58:06

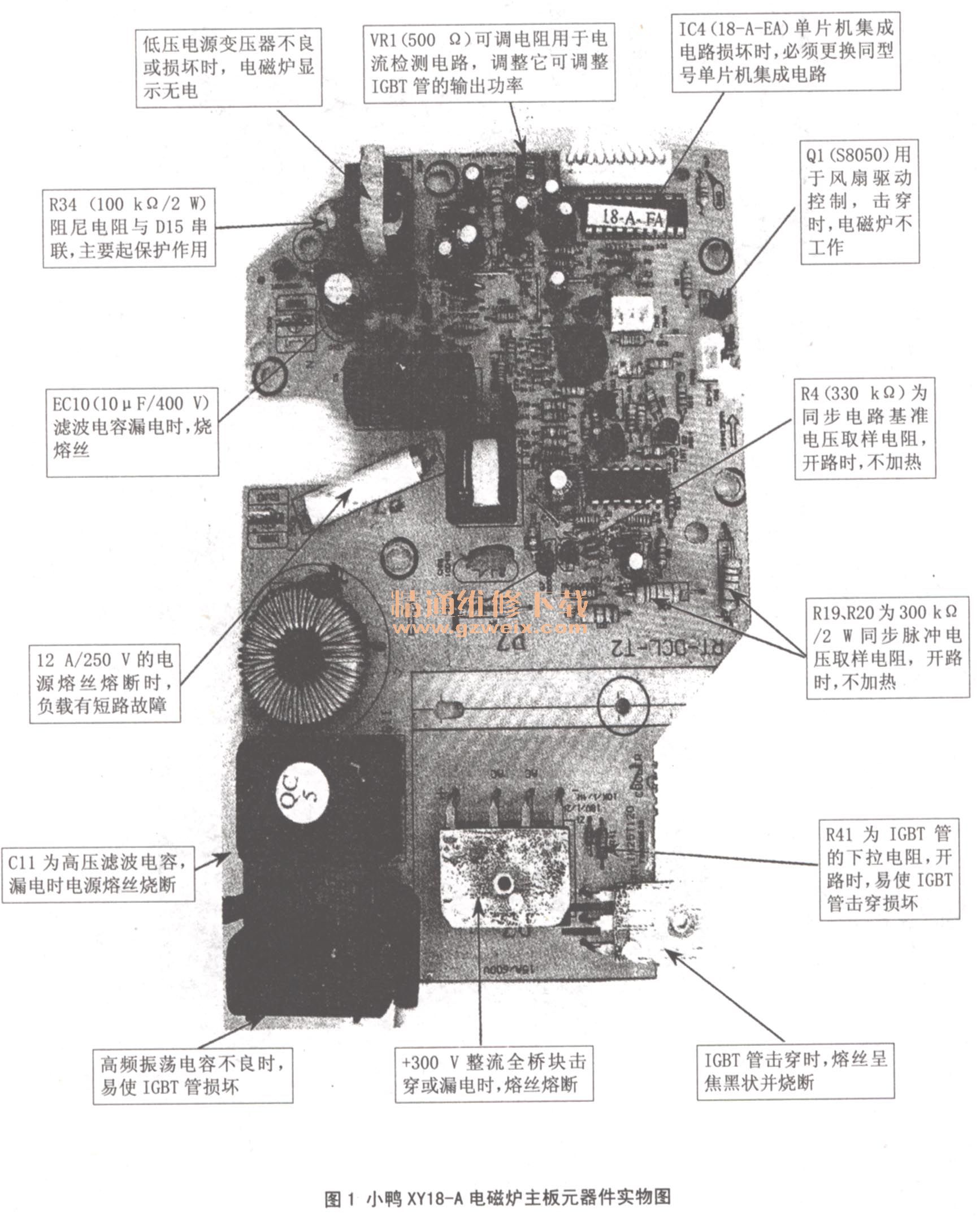

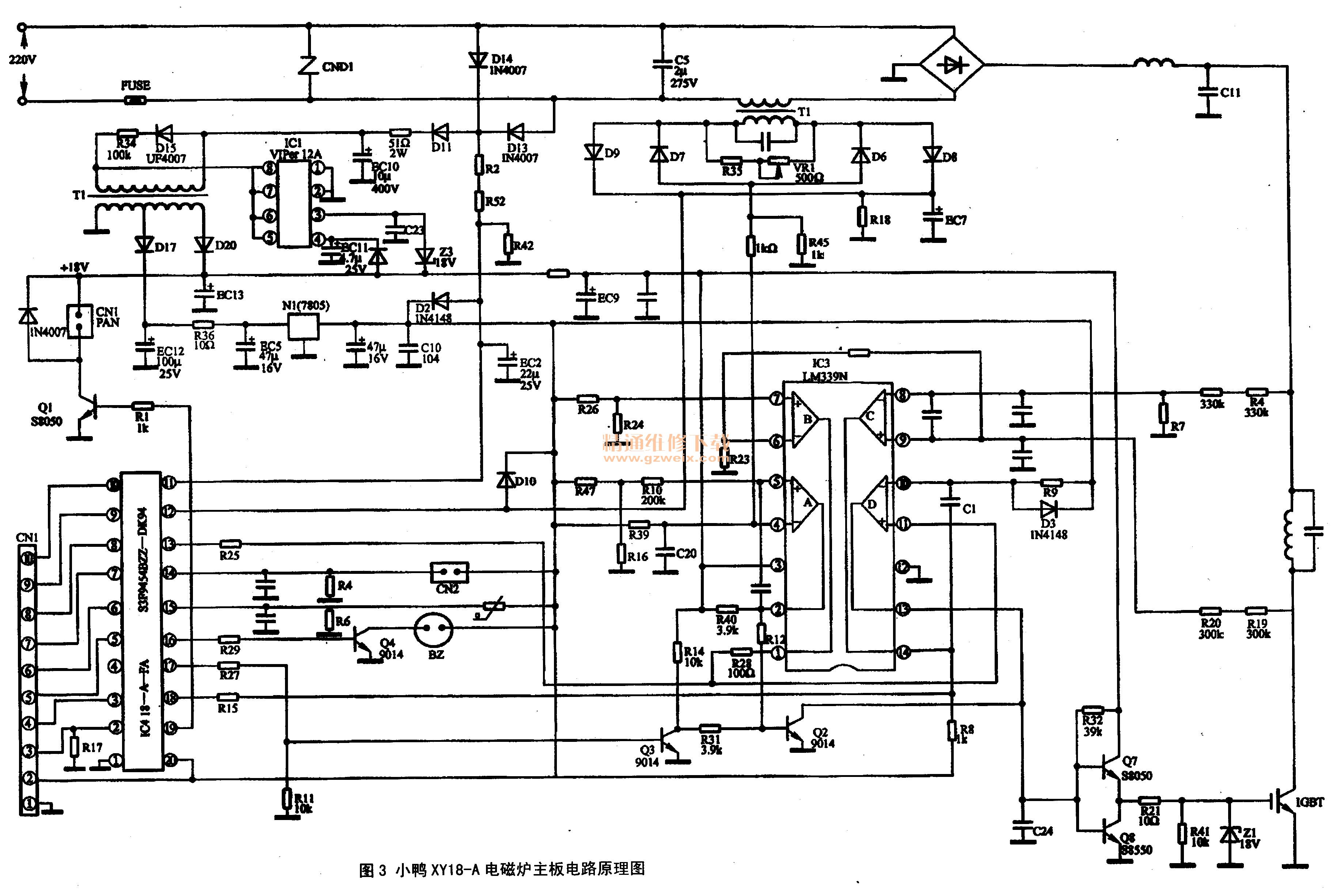

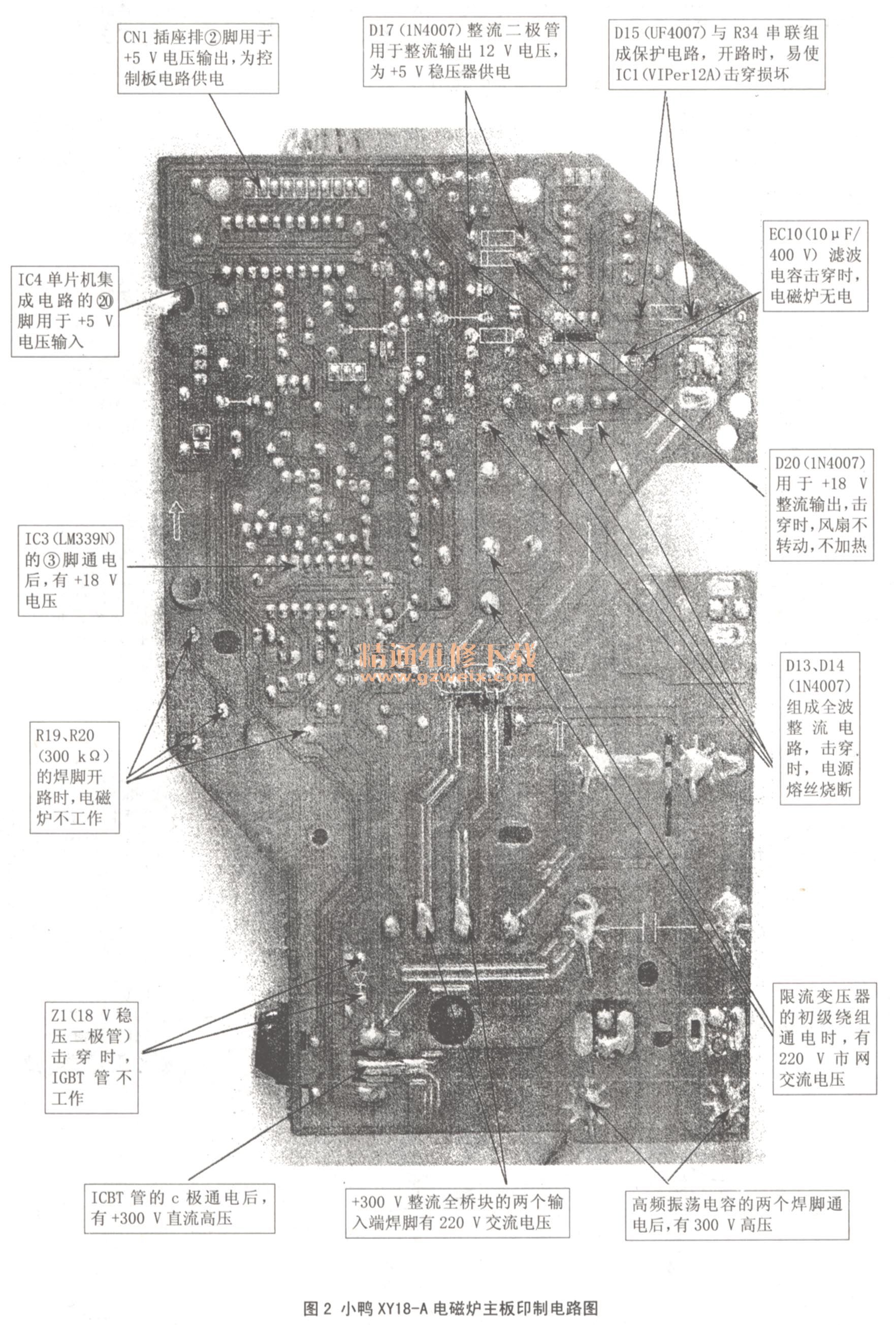

    检查与分析：根据检修经验，可初步判断主板电路中有保护故障，因此，检修时应重点检查主板电路。该机的主板电路元器件组装实物如图1所示。其印制板电路如图2所示。电路原理图，如图3所示
