分析检修：从故障现象分析，应是电源供电或单片机损坏所致。打开外壳，用万用表测量滤波电容C5两端电压为305V，这说明主电源供电正常。接着测得滤波电容C31，C22两端电压均为0V，而正常电压分别为＋18V和＋5V，由此判断辅助电源电路有故障。

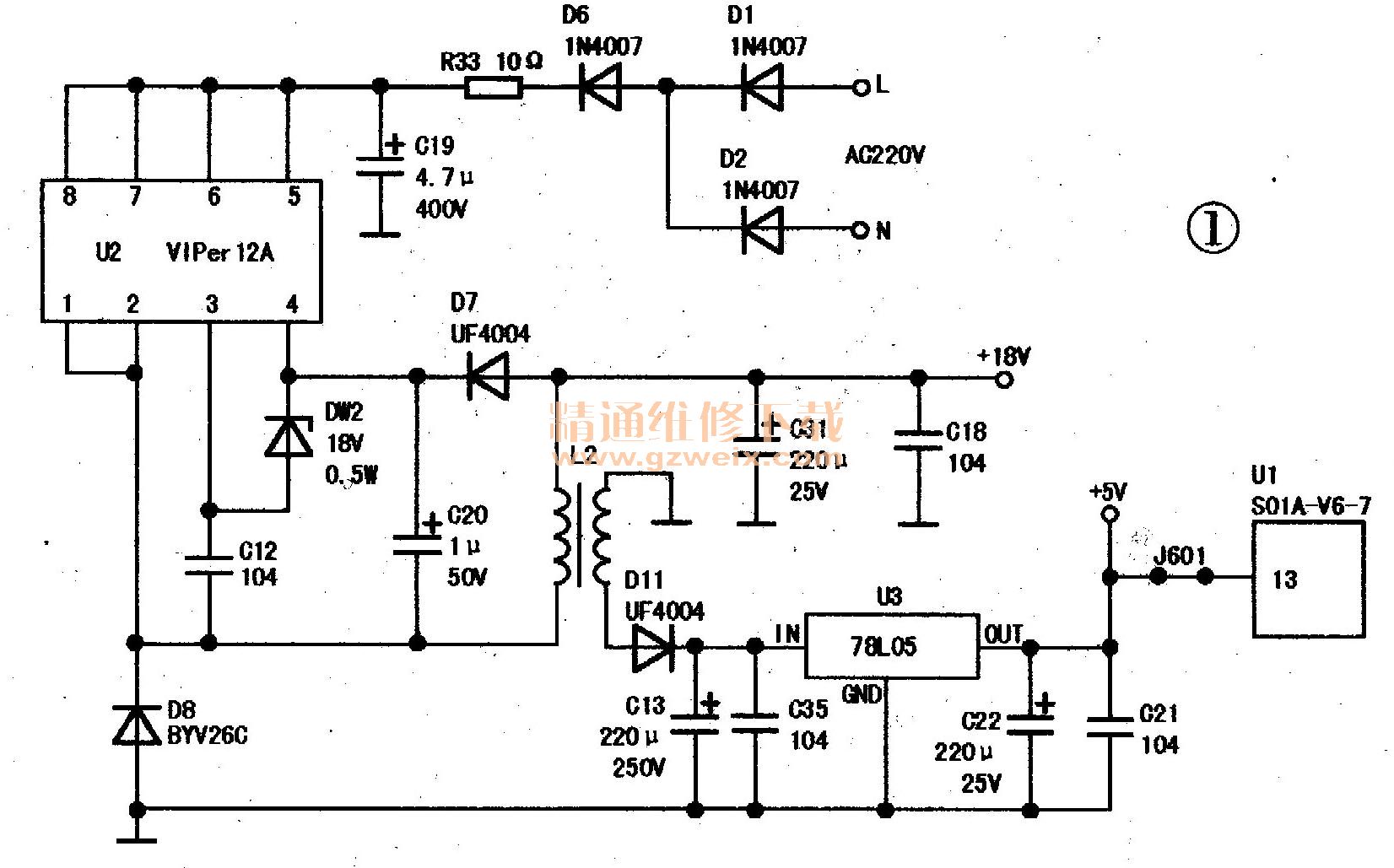

    实绘该机辅助电源电路如图1所示，主要由电一源芯片U2（VIPer12A）为核心以及外围电路组成离线式开关电源，输出两组直流电压：+18V直流电压为风扇电机供电，+5V直流电压作为单片机U1（S01A-V6-7 ）13脚以及其他控制电路的工作电源。断电后，测量U2外围元件均正常，估计电源芯片U2损坏可能性较大。焊下U2，将MF64型万用表置于Rxlk挡，红笔接U2①脚，黑笔接④脚测得电，阻约20kΩ，不正常，正常电阻约为150kΩ。对调红、黑笔测得电阻约为13kΩ，也不正常，正常电阻应为无穷大（注：不同型号万用表测得的电阻略有差异），由此确认U2损坏。更换电源芯片后通电试机，风扇电机抖动一下即停，这说明＋18V电压很低，不能启动风扇。接着测量C22对地直流电压只有2.8V，为何更换U2后＋18V、+5V电压这么低呢？可能是C22漏电或负载短路。于是断开跳线J601一端，+5V电压立即恢复正常。

    断电，测量U1的13脚对地电阻为0Ω，正常电阻约为130kΩ，由此确认单片机电源端13脚对地短路。从废旧电磁炉上拆下同型号单片机换上，通电试机，故障排除。
