煮饭过程中，突然听到机内传出“啪”一响声，并闻到一股浓烈的烤焦异味，显示屏变黑，全部指示灯熄灭，不加热煮饭。

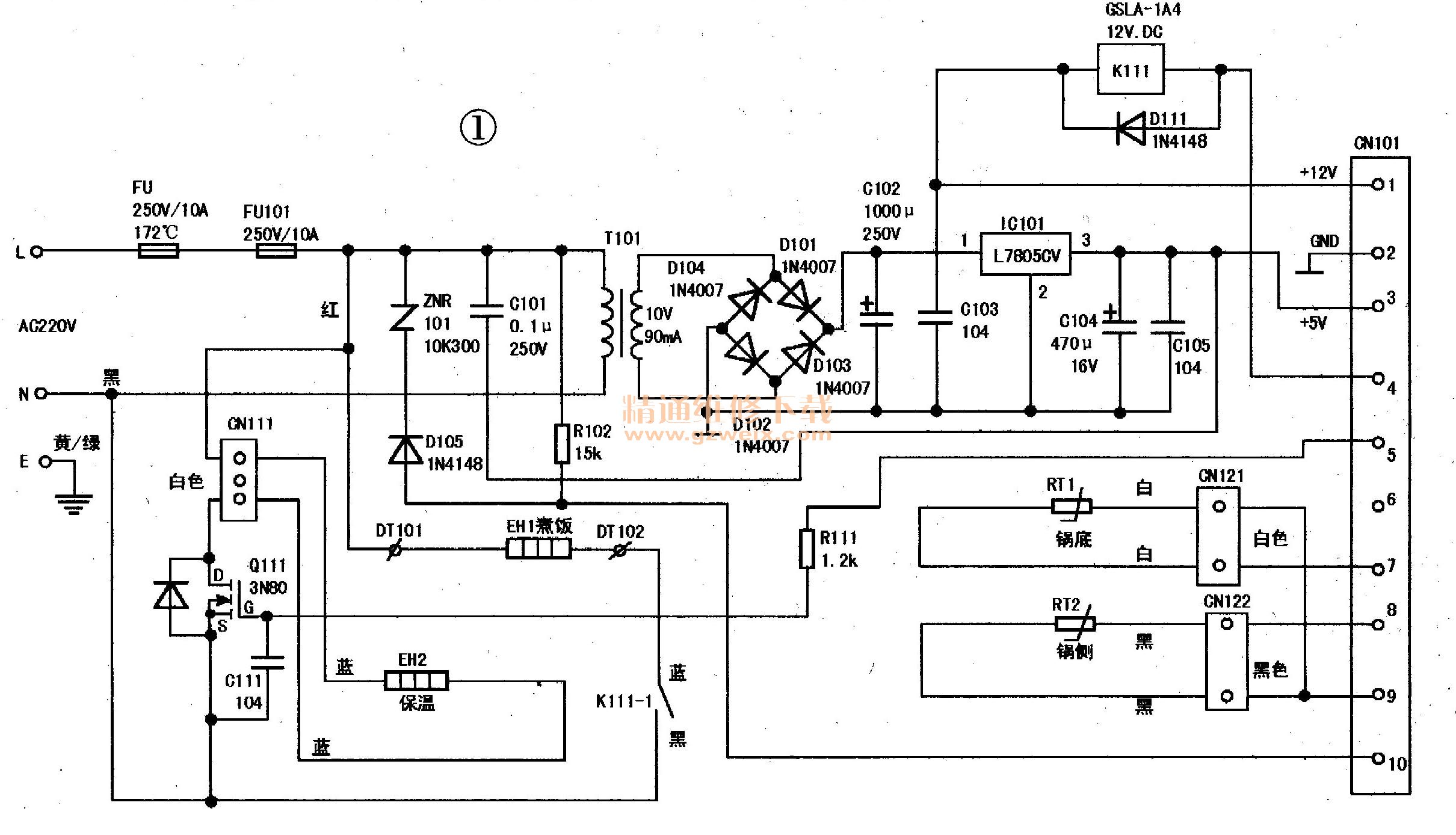

    分析检修：该型电饭煲由电脑控制板和电源加热板组成，分别安装在一个L形塑料支架的正面和底部。根据故障现象进行分析，该电饭煲存在严重短路故障，通常发生在电源加热板中（该板型号：BC-118-C7100A-P-V03 ），实绘相关电路如图1所示。

    220V交流电经温度熔断器FU、电源保险管FU101后分为三路：一路加至煮饭加热器EM和保温加热器EH2 ；第二路加至复位电路取样元件D105、R102，通过排插CN101的⑩脚送给微处理器IC201的复位信号输入端；第三路加至电源变压器T101进行降压，由D101～D104整流，电容C102、C103滤波后产生＋12V直流电压，供直流继电器K111和其他控制电路使用。同时，+12V直流电压经三端稳压块IC101、电容C104、C105稳压滤波后产生＋5V直流电压，作为微处理器IC201的工作电源。
    检修时，用万用表测量FU正常。拆下电源加热板，发现FU101炸裂、R102烧焦炭化，测量FU101、R102均已断路，测量D105击穿（短路）。由于D105短路，使D105、R102与交流电源构成回路，220V交流电压直接加在8102两端而将其烧毁，从而殃及FU101。
    更换FU101（250V/10A）、R102（15kΩ/0.5W ）、D105 （1N4007）后通电试机，电饭煲恢复正常加热，故障排除。
