贝尔莱德GS21BJ/H蒸汽挂烫机故障检修
来源:本站整理  作者:佚名  2015-07-03 11:01:55

    一开机蜂鸣器就“嘀、嘀、嘀”间歇报警,显示屏也间歇闪亮,在闪亮的一瞬间能看到显示“GEAP4档位、温度30%”的字样。这时检测电热丝两端的交流电压在0~100V之间交替变化。在不加水的情况下(短时间内),通电后触摸发热体的铝壳约有40℃的温度,无蒸汽产生。

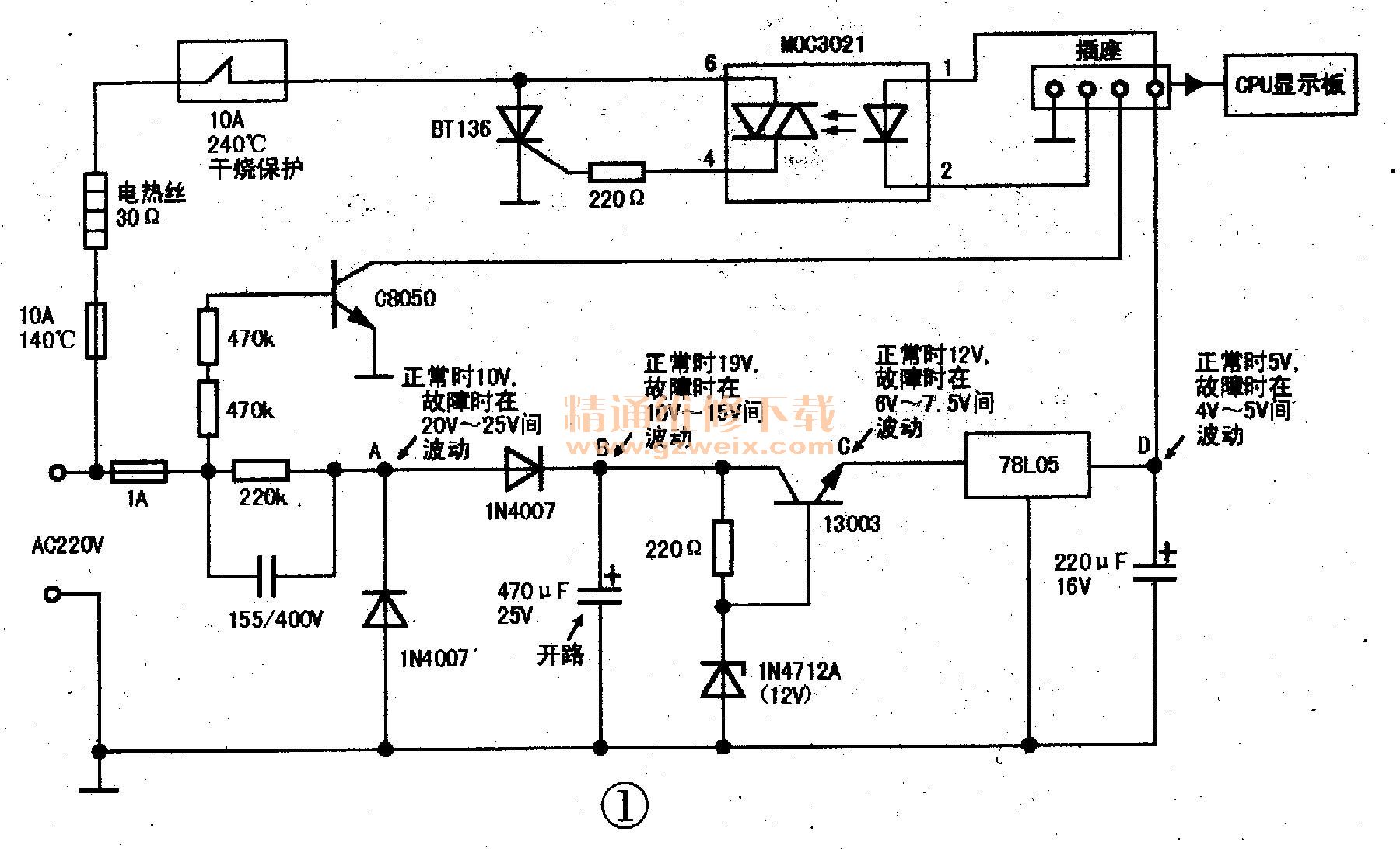

    分析检修:实绘出该机电路如图1所示。实测电压发现:A点正常电压为10V,故障时在20V~25V之间波动;B点正常电压为19V,故障时在10V~15V之间波动;C点正常电压为12V,故障时在6V~7.5V之间波动;D点正常电压为5V,故障时在4V~5V之间波动。根据经验,先拆下易损的光隔离三端双向可控硅驱动器芯片MOC3021,在它的①、②脚分别接上1.5V直流电压的正、负极,测得其④脚和⑥脚之间的正反向阻值均为5kΩ,这说明该元件正常。

    A~D点的电压均不正常,显示屏又能瞬间显示,且亮度也较正常,这说明故障原因可能是电路上的某元件损坏,导致电源带载能力差,从而引起电压波动。由于D点电压在4V~5V之间波动,当该点电压为5V时,CPU能正常工作,从而显示屏就能瞬间有显示。检查AC220V输入后的阻容降压电路,发现470μF/25V电容已无容量,换新后故障排除。
