九阳牌触摸按键式电磁炉无显示故障检修
来源:本站整理  作者:佚名  2015-07-13 10:14:32

    一台九阳JYC -21ES17触摸按键式电磁炉,触摸“开/关”健,电磁炉能开机,触摸各功能健,加热正常,但所有指示灯均不亮,显示器不显示信息,使用很不方便。
    分析检修:该型电磁炉由主电路板(型号为HG-C-690H)和按键控制板(型号为HG -K-971A)组成。其中,按键控制板由单片机IC1(MC80F1604B -P)、LED驱动数码控制器IC2(MDS1628C )、六反相器IC3 (CD4069D) 、 8通道电子模拟开关IC4(HCF4051)等集成电路组成。面板上有电源开关K5、健康炒K6、快速火K7、火锅K1、智能选择K4等共八个触摸按键,并设有4位数码显示器和LEDl-LED11功能指示灯。当电磁炉工作时,数码显示器显示相关信息,相关指示灯点亮,指示当前的加热状态。

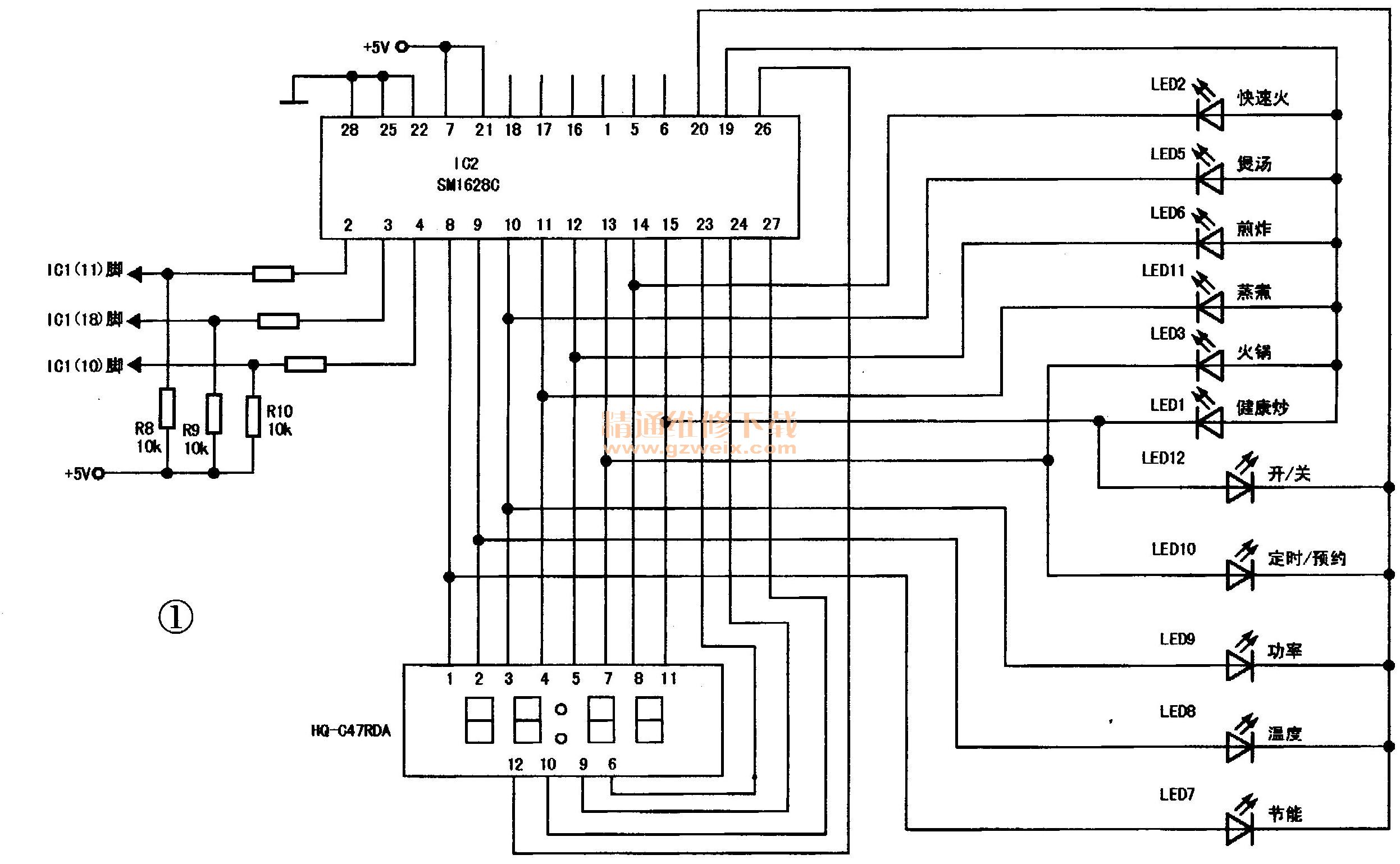

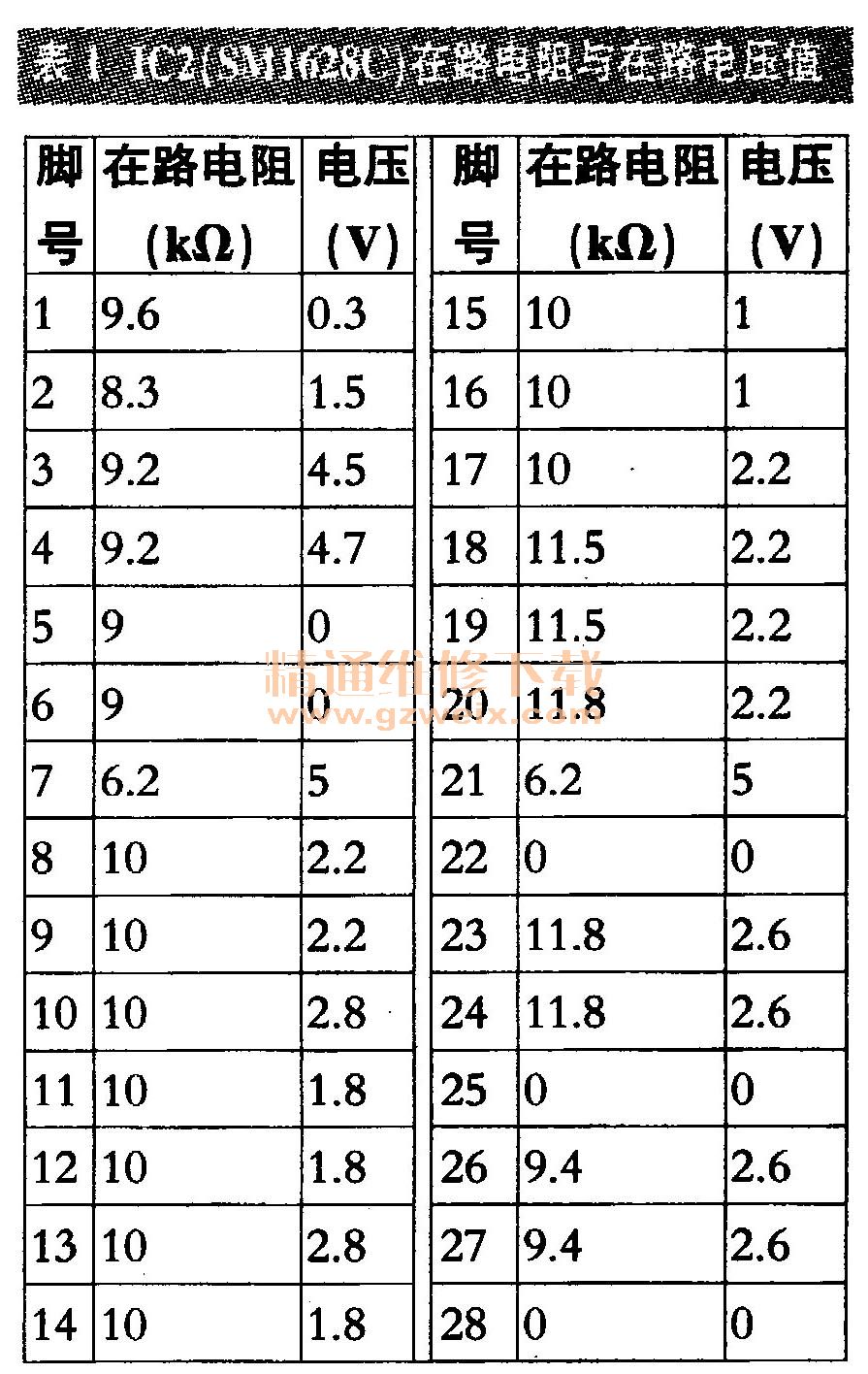

    根据故障现象进行分析,各状态加热正常,说明主电路板和按键控制板工作基本正常。LEDl-LED11指示灯全不亮,显示器不显示信息,可能是显示电路+5V电源断路或LED驱动数码控制器IC2(SM1628C)本身损坏引起的,根据实物绘制出显示电路如图1所示。拆下按键控制板,观察面板的正反面均有油污,部分元件的引脚已锈蚀。先用少许清洁剂将面板清洗干净,再用吹风机进行烘干后试机,LED1-LED11依然不亮,显示器偶尔显示一两个笔画,且亮度暗淡。接下来重点检测IC2。为方便检修起见,在电磁炉开机后,将智能选择键K4选择在煲汤、节能挡,用MF47型万用表测量IC2⑦脚、21脚+5V电压正常,且IC2②~④脚电压分别为1.5V、4.5V、4.8V,均正常,这说明单片机IC1的11、18、⑩脚发出的脉冲信号已送给IC2,接着测量IC2⑧~15、19、20、23、24、26、27脚的电压,均为0V(即无驱动电压输出),由此判断,IC2内部驱动电路损坏。笔者网购一块TM1628换上后,故障排除。IC2(SM1628C)在路电阻与在路电压值见表1,供维修时参考。




    提示:IC2为贴片集成块,引脚密集,脚距小,拆焊时应小心,建议用热风枪拆却,切忌强拉硬撬,以免损坏铜箔,造成焊装困难。安装新IC前,应先将各脚多余焊锡清理干净。
