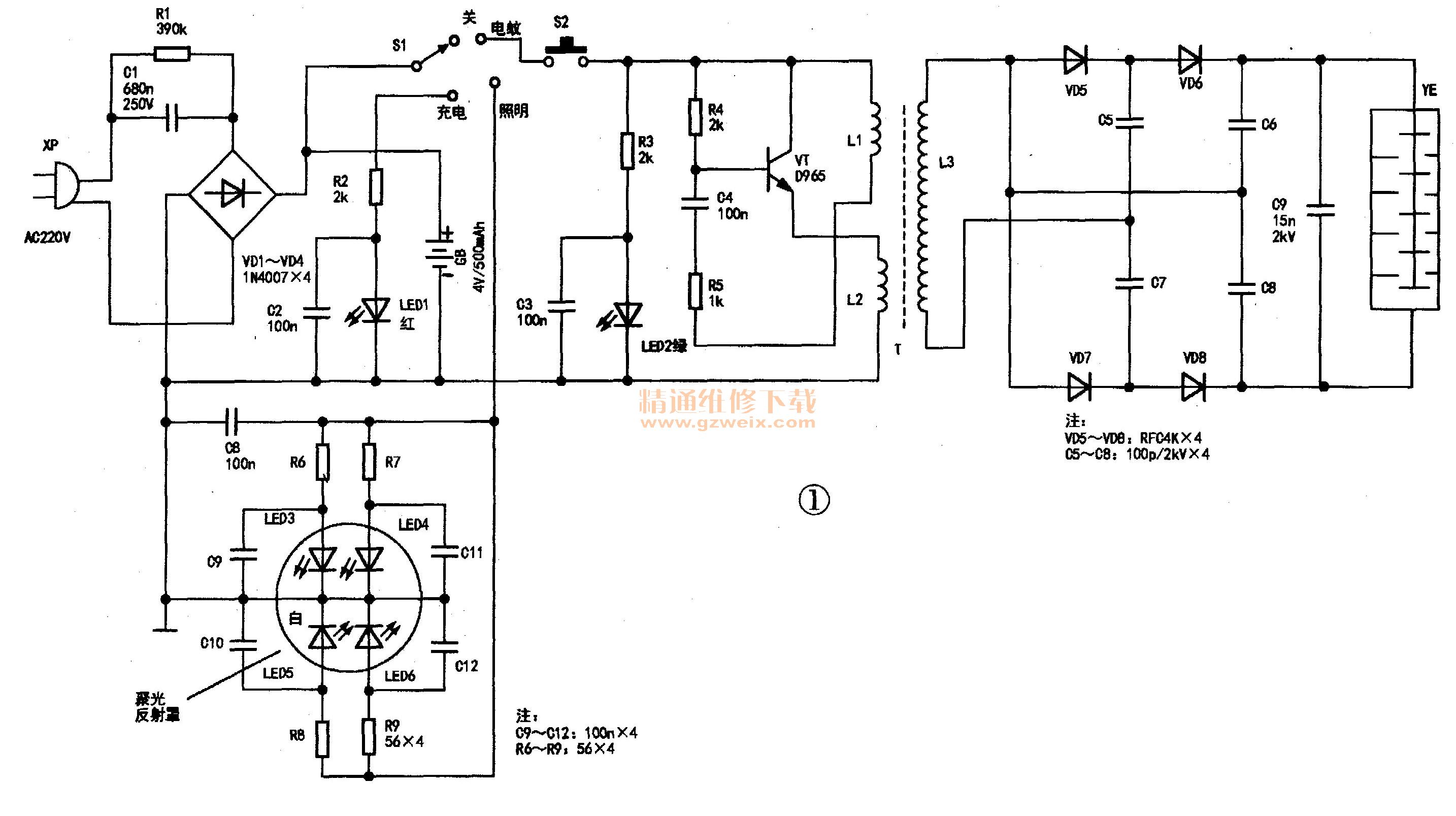

深圳产LD-601型电蚊拍采用4V/500mAh免维护蓄电池（可循环充电），具有充电、电蚊、照明三种功能。根据实物绘制的原理电路见图1。

    例1：将功能开关S1拨至“充电”，插上220V市电电源插头XP，充电指示灯LED 1（红）不亮，不充电。一分析检修：（1）伸缩式电源插头XP的“V”形簧片氧化、锈蚀、变形造成接触不良或不到位。清除氧化、锈蚀物后，调整“V”形簧片使之正常接触；（2）降压电容C1（680nF/250V）开路或失效；（3）桥式整流管VD1～VD4（1A/1kV）损坏；（4）S1W S1触点接触不良或引线断脱；（5）若充电指示灯LED 1亮，而蓄电池GB不充电，说明其失效，应另换4V/500mAh的新电池；（6）若GB充电正常而充电指示灯LED 1不亮，一般为S1接触不良，R2、LED1开路失效或C2击穿漏电所致。
    例2：将S1拨至“照明”，照明灯不亮。
    分析检修：（1）若照明灯LED3～LED6均不亮，为S1接触不良、引线断脱或高频消噪电容C8击穿、漏电；（2）若仅一只照明灯不亮，例如LED3不亮，一般是C9漏电短路、R6脱焊开路、LED3开焊或损坏。
例3：将S1拨至“电蚊”档，不灭蚊或灭蚊效果差。等组成典型的电感三点式振荡电路，偏置电阻R4决定VT直流工作点，L1、C4、R5为正反馈元件，振荡频率约20kHz。正常时L3感应电压约360V（有效值），若无电压或电压过低，说明VT停振或振荡弱，一般是R4失调，L1、C4、R5不良，变压器绕组局部漏电或振荡管VT性能变劣。VT损坏率较高，原型号为2SD965（主要参数BVceo=40V、Icm=5A、Pcm=750mV），可用参数接近的D468、D774、C9013、S8050等晶体管更换；（3）4倍压整流电路VD5～VD8（RFC4K）、C5～C8（100pF/2kV）或C9（15nF/2kV）损坏。
