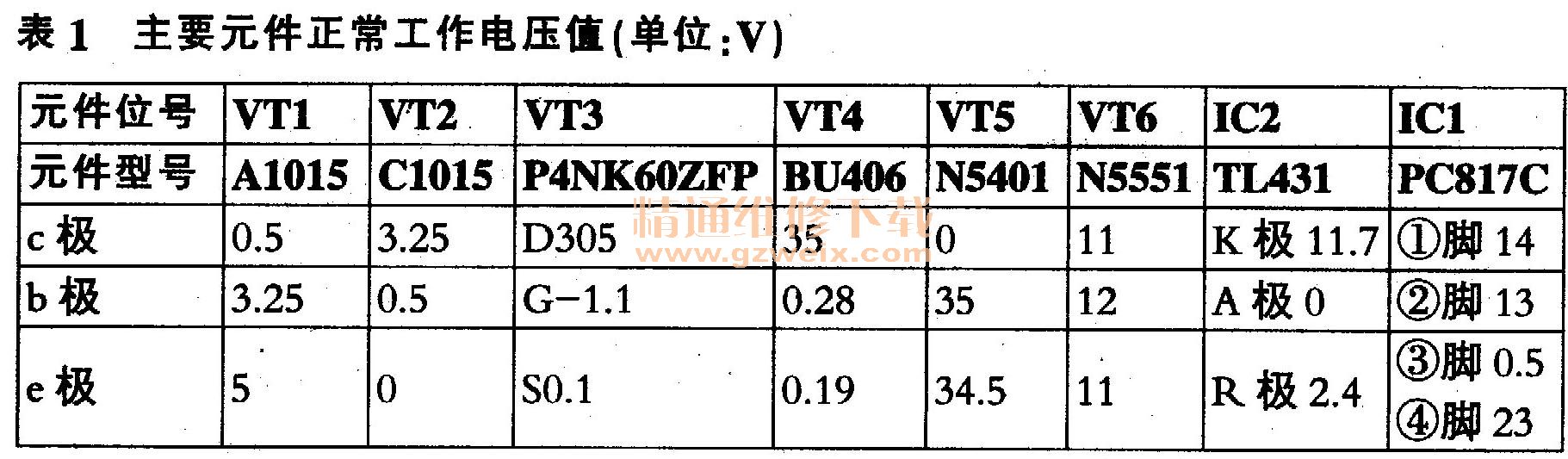

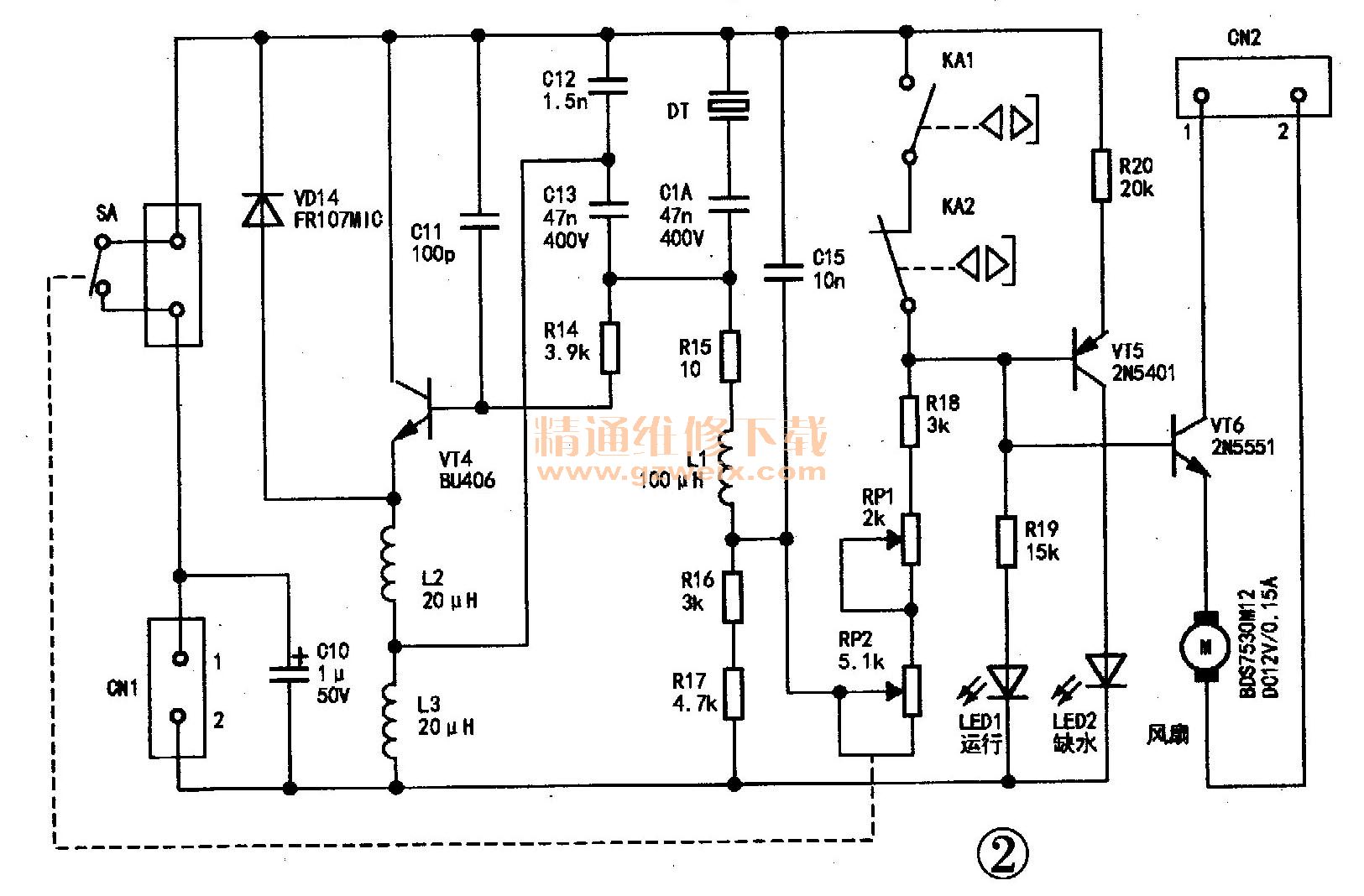

市售加湿器产品型号繁多，但其整机电路结构是相同的，都是由电源和超声波振荡电路两部分组成，各厂家实际电路也是大同小异。本文以美的S35U-C型加湿器为例，对加湿器常见故障进行具体分析。依照实物测绘的原理电路如图1、图2所示，主要器件正常工作电压如表1，电源开关管（VT3 ）及超声波振荡管（VT4 ）的主要特性参数如表2，供检修时参考（元件标号为笔者所加）。




    故障1：开关电源电路（见图1）不工作，故障表现是插件CN1无36V直流电源输出，CN2亦无12V直流电源输出。
    1。检查市电整流电路。C1两端正常电压约300V、若无电压或电压偏低，可能是保险管FU熔断，防开启冲击电流的负温度系数（NTC）热敏电阻RT损坏，整流管VD1-VD4不良，滤波电容C1击穿或漏电。如烧保险，应检查开关管VT3是否击穿。
    2．检查开关振荡电路。反激式场效应开关管VT3的D极电压为305V左右，若为0V多为开关变压器 TC的N1绕组断路。VT3的G极正常电压约-1.1V，否则应检查启动分压元件R1、R2、R5、DW1、DW2是否损坏。VT3的S极电压约0.1V，若过大则为电流取样电阻R8脱焊开路。如VT3各极电压基本正常，可参考表2另换一只良好的场效应开关管一试。
    3．检查开关管漏极尖峰电压消除电路。N3为反馈绕组，它与N1匝数相等但极性相反，当开关管VT3关断时，D极电压上升使高速开关二极管VD5导通，VT3的D极电压被钳位，漏感储能被反馈给电网。如N3、N1祸合不紧或VD5开关速度下降，会导致开关管因反峰压过高而击穿。
    4．检查过流保护电路。电流取样电阻R8因受热阻值变大或虚焊，使取样电压（正常0.1V）异常升高，保护管VT2、VT1击穿。
    5．检查负反馈控制电路。精密稳压器IC2的K、A极击穿或漏电，使光祸合器IC1内发光二极管亮度增加，光电管受光导通程度加深或光电管击穿漏电，导致保护电路动作，即VT2、VT1导通，将开关管VT3的G极电压降低至开启电压以下，迫使振荡电路停振。
    6。检查36V、12V整流输出电路。一般是N4、N5绕组开路，整流管VD12、VD6开路或失效，C5击穿漏电，滤波电容C6、C7击穿或漏电，插件CN1（36V）、CN2（12V）接触不良或引线断脱。
