一、变颇技术的起源
    变频技术是将一种频率的交流电，通过某种电路，转换成预定频率工作电压的工程技术，完成这种转换的电路构成的装置就称为变频器。

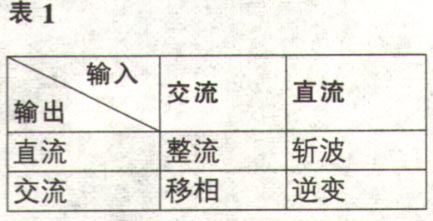

    世界上第一台商用变频器，是由芬兰瓦萨控制系统有限公司（前身瑞典的STRONGB）于1967年开发出来的。随着新设计的新电子元器件陆续被开发出来，变频技术也伴随这些进步有了快速发展。发展的过程中出现了如表1所示技术类型。

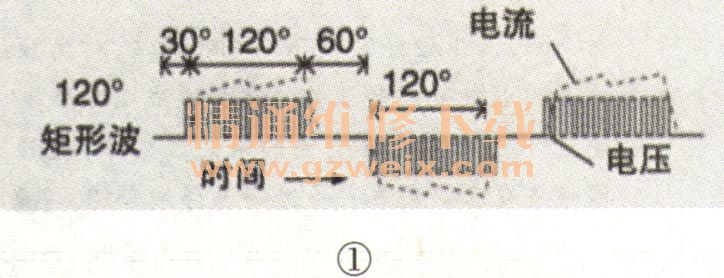

    变频器可以大幅提高被控制设备的可控性能。目前冰箱常用的直流变频压缩机电机驱动技术，可分为120°方波和180°正弦波两种。变频后120°方波的电流波形如图1所示：

    二、变频技木在冰箱产品上的应用
    以美菱冰箱变频产品为例，冰箱变频技术的更新经历了三个阶段；

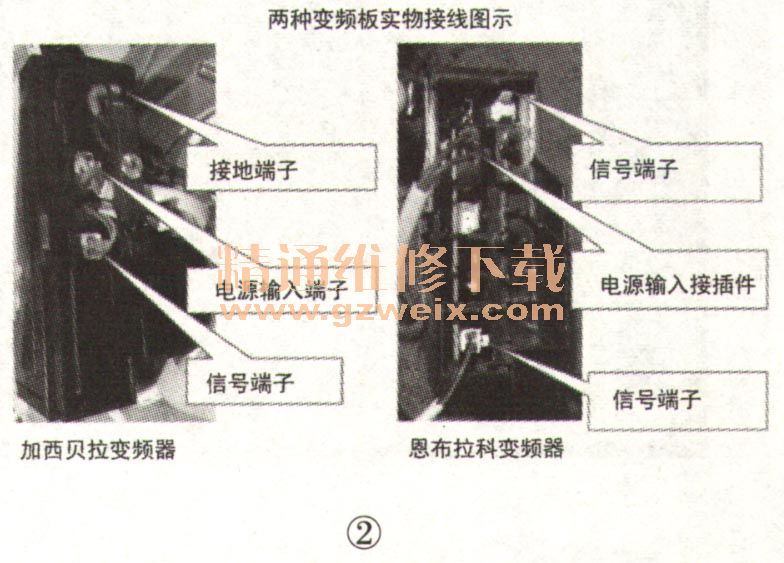

    ．第一阶段;2010年在美菱雅典娜冰箱BCD-350、450等系列中；批里采用恩布拉科和加西贝拉两个厂家的变频压缩机，而且均为厂家独立设计，电机的特性参数有所差别，配专用的变频器盒，两者不能互相代用。变频器实物如图2所示。

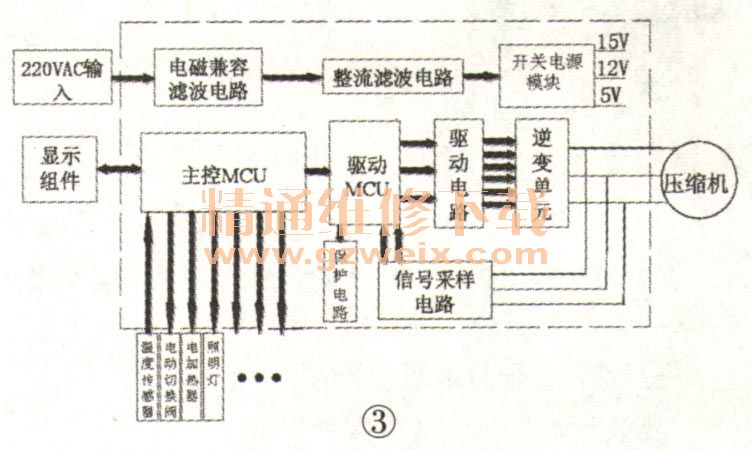

    ．第二阶段：2013年在356W、301W、248W等多个系列风冷电控冰箱中，将主控制板与变频板合二为一，集中在一块PCB板上，正式推进产品变频一体化，其他控制电路功能模块图如图3所示。

    变频一体化产品控制PCB设计上有以下特点：
   （1）接口、功能通用化：变频一体板接口兼容各种冰箱型号；
   （2）统一尺寸设计：风、直冷电控冰箱变频一体板尺寸统一为130mm×190mm，配备通用电器盒座和盒盖；
   （3）整体设计成本明显降低。
    变频一体化产品PCB实物如图4所示。

    但是在生产上量的过程中，压缩机厂家扩展后，发现压缩机驱动小板功能区有一定的局限性，对用户维修实效性方面存在不利影响，于是有了第三阶段的改进。

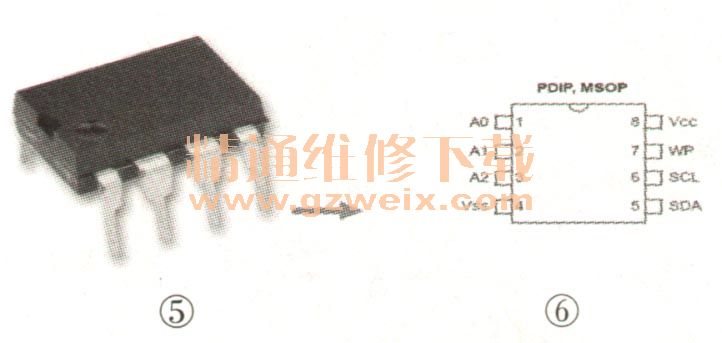

    ．第三阶段，自2014年12月起，统一进行变频一体化PCB的变频压缩机驱动软件兼容性设计。驱动软件根据变频压缩机控制参数的不同，使用不同的EEPROM芯片。EEPROM芯片实物图和引脚布置及内部功能框图如图5、图6所示。

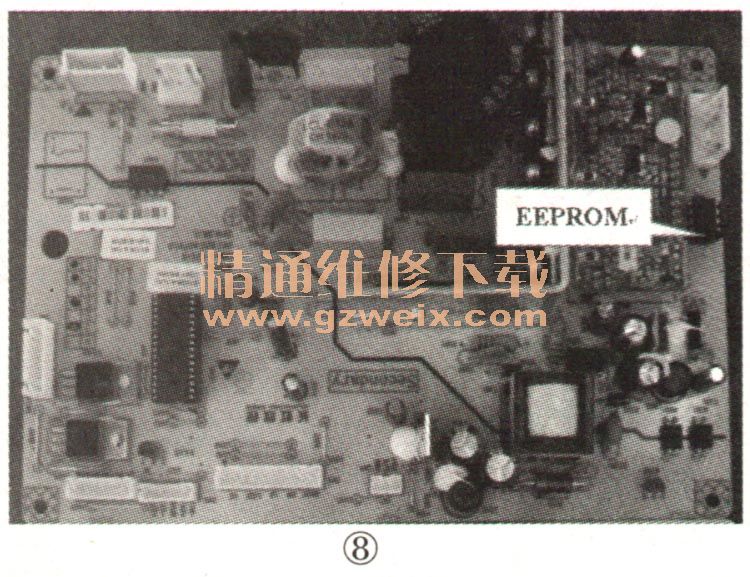

    EEPROM芯片内部功能框图和采用兼容性设计的电路板如图7、和图8所示。



    使用不同的EEPROM芯片后，可以实现不同厂家、多种型号变频压缩机之间的现场互换，大大提高了维修的实效性。
    提示：变频压缩机在维修检测时应特别注意，由于变频与定频压缩机之间的结构和电气驱动方式上存在较大差别，如仍沿用检修定频压缩机的方法，对变频压缩机直接通市电进行启动试验，就会造成变频压缩机转子永磁材料消磁，造成不可逆的永久性损坏。变频压缩机的维修将在后续文章中作进一点详细介绍。关机。拆开一看，接收头已被人换过。问用户才说已叫人来修过。用表测5V正常，测接收头输出也正常，只好把电路板拆下带回家。回家后重换一个接收头也不行，把滤波电容换了也不行，看来没法修了，无奈只有把电路板补焊一下．补焊到晶振后试机，居然能正常遥控了，等晶振冷却后又不行了，难道晶振不良吗，用应急开关又行，不得其解，果断焊下晶振一看是8MHz的，换一个晶振后遥控恢复正常。相关实物图解见图1、图2。
