火焰牌燃气灶点火器的检修
来源:本站整理  作者:佚名  2015-10-22 09:52:03

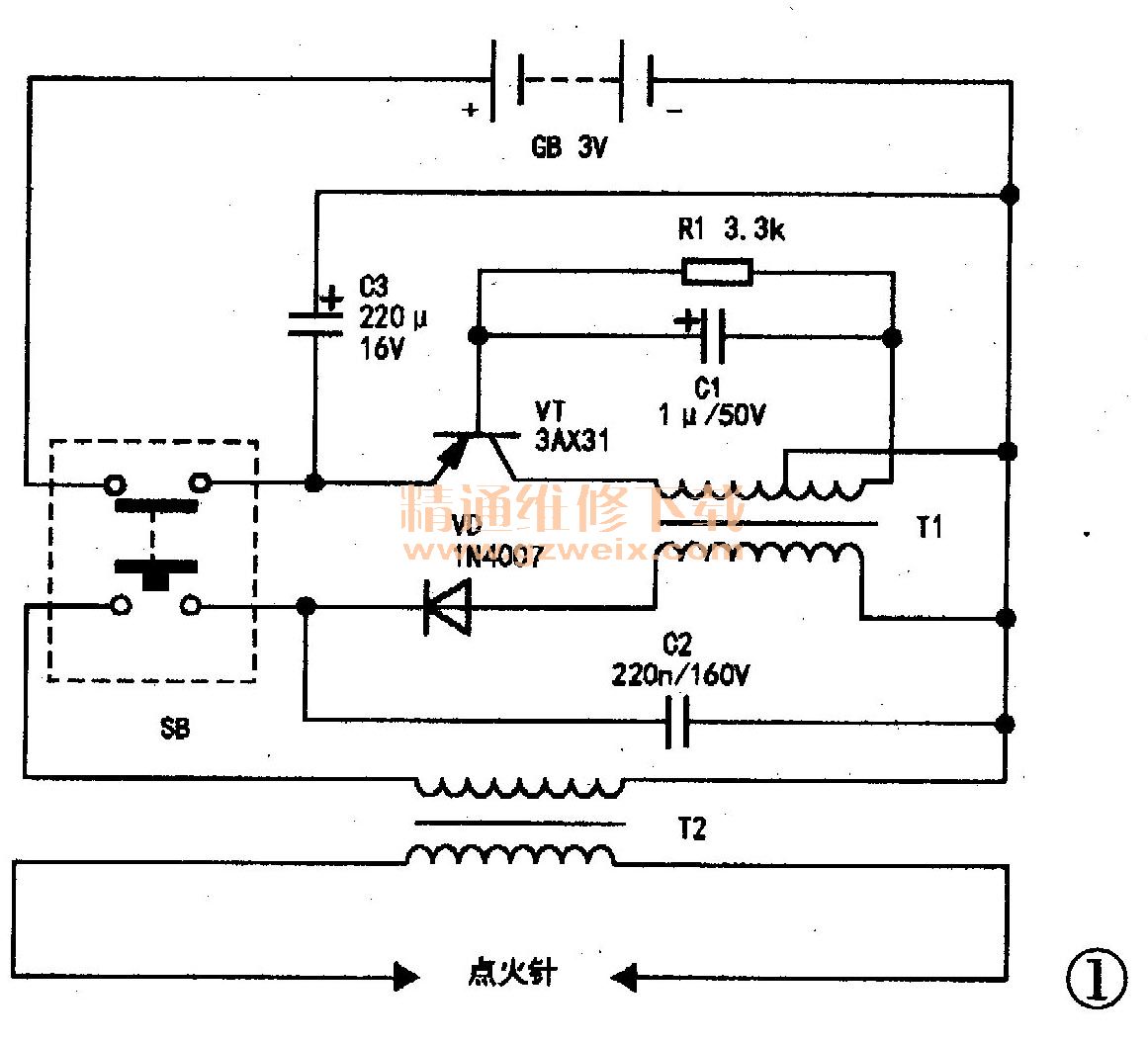

    根据实物测绘出的火焰牌燃气灶电子点火器电路见图1。由于其工作在高压状态,所以故障率较高,主要故障是不打火或放电火花弱,两者实质是一样的。只是前者元件损坏严重或完全失效,后者损坏轻微而已。现将故障产生的原因及检修方法介绍如下。

    1.电池GB或控制开关SB接触不良
先测量电池容最,取下电池用方用表直流电压挡测量,正常时每节电池不低于1.4V。若低于1.4V则振荡弱,低于1.2V时VT停振。但检查电池容量只测电压是不够的,实际检修中发现,有的电池端电压为1.5V,但电流却为零,所以不能忽视对电流的检查。用万用表直流电流挡,串接一只数百欧限流电阻测量电池电流,再用实测电流和通过欧姆定律计算出的理论电流相比较,两者越接近,电池容里越大。比如:测得电池电压为1.5V,串接750Ω电阻测得的电流为1.95niA,通过欧姆定律计算出的电流为1.5V/750Ω=2mA,相差2mA-1.95mA=0.05mA,说明电池容里较好。另外,有些万用表带有电池测最挡,如SANWA牌YX-390TR型万用表的BATT.CHECK挡可用来直接测最1.5V电池容量:当指针摆幅较小,落在红线区时说明电池容最不足,不能继续使用;当指针指向“?”号时,电池可用可不用;指针进入蓝线区时,说明电池容量无问题,指针摆幅越大,电池容量也越大。
    然后检查电池接触簧片和点火开关SB的两组动、静触点,如有氧化、积垢、锈蚀等会导致接触不良或完全不接触。可先用细砂纸打磨触点,再用四氯化碳清洗剂或无水酒精清洗污垢,使其接触良好。如开关动触片变形造成动触点不到位,可用尖嘴钳或镊子仔细校正,使动、静触点接触良好。若开关复位弹簧锈蚀失去弹性,应换用新品。
    2.引线断脱或元件脱焊开路
    明显的引线断脱是很容易被发现的,对于接头、引线似断非断、印刷线路板上元件或线头似接触非接触时,可用万用表测量焊点电阻,同时轻摇元件或导线,若发现表针跳摆,则该焊点为虚焊或脱焊,检查时要特别注意经维修焊动过的焊点是否吃锡饱满,印刷线路铜箔有无断裂及焊盘有无过热脱皮翘起等。如发现断点,重新焊牢即可。
    3.振荡器停振或振荡弱
    晶体管VT、脉冲变压器T1、偏置电阻R1等组成电感三点式振荡电路,完成直流低压。交流高压斗直流高压的变换。按下控制开关SB时,其常开触点闭合,VT得电起振工作,振荡频率约SkHz~12kHz。由于此频率在可闻声频(<20kHz)范围内,所以可听见“吱吱”的蜂鸣器振荡声。振荡脉冲信号由T1次级升压和VD进行半波整流后,获约120V直流脉动电压,为储能电容C2充电。松开SB后其常开触点断开,常闭触点闭合《图示位置),由于VD的单向导电隔离作用,C2经储能变压器T2初级放电,在其次级产生约6kV的脉冲高压,经点火针放电点燃燃气灶。
    按下SB后,如测得C2两端电压(下正上负)在100V-130V之间,且可听到振荡蜂鸣声,说明振荡器工作正常,不正常的情况包括以下几点:(1)可听到振荡后,但测得C2两端电压为零,说明振荡负载开路。一般是C2开焊或容量减退失效,T1次级升压绕组霉断开路,整流管VD开路或失效。VD是否失效损坏,可在断电状态下用万用表R×1挡测量判断,正常时其正、反向电阻分别为10Ω左右和无穷大,若正、反向电阻均无穷大说明开路损坏,若正、反向电阻均接近零说明已失去单向导电功能。VD应选用大于0.3A、600V的硅整流二极管,如1N4007(1A/1000V)等。C2的耐压应不小于160V;(2)C2两端电压低于80V,振荡声极轻或听不到,说明振荡微弱。可能是VT性能变劣(如穿透电流变大,开关特性变差或p下降等)、C1漏电或R1变值后使VT直流工作点上移或下移,电源滤波电容C3漏电,以及前述的SB接触电阻变大或电池GB容量不足等;(3)C2两端电压为零,完全听不到振荡声,说明电路停振。除GB容量不足或接触不良,SB接触不良,引线或元件断脱开路外,还可能是VT损坏,C3击穿漏电,R1及T1初级开路造成的。VT可用管耗500mV的3AX31等更换。T1损坏后可利用原铁芯重绕:用φ0.02mm漆包线绕36~40匝作初级,中间抽头;再用φ0.06mm漆包线绕1400~1500匝作次级升压绕组。如装好后电路仍不起振,可对调T1初级绕组两端头试验。需要说明的是,若C2击穿等原因使振荡器负载加重,VT也会停止振荡。
    4、触发放电电路失常
    当C2两端充有120V电压后,松开SB时点火针之间无放电火花及放电“啪啪”声,一般是SB复位弹簧锈蚀、卡滞或T2损坏。T1损坏后可在原铁芯上重绕:初级用φ0.25mm漆包线绕20匝;次级用φ0.06mm漆包线绕500~600匝。最后检查点火针表面有无氧化及放电距离,若间隙过大,即使电路工作正常也不会放电打火,可通过试验进行调整。
