一辆行驶里程约1600km，搭载TDV6 3.0 L柴油发动机的2014款路虎发现4。该车燃油警告灯点亮，且燃油表指示为0。
    故障诊断：用故障检测仪SDD检查，读得了2个故障代码，分别为“P1346-11组合仪表CAN信号显示燃油箱中的被动燃油发送器电路对搭铁短路”和“BIA76-11 2号燃油发送器电路对搭铁短路”。结合故障现象及故障代码分析，推断故障是由燃油位置传感器2电路对搭铁短路引起的。

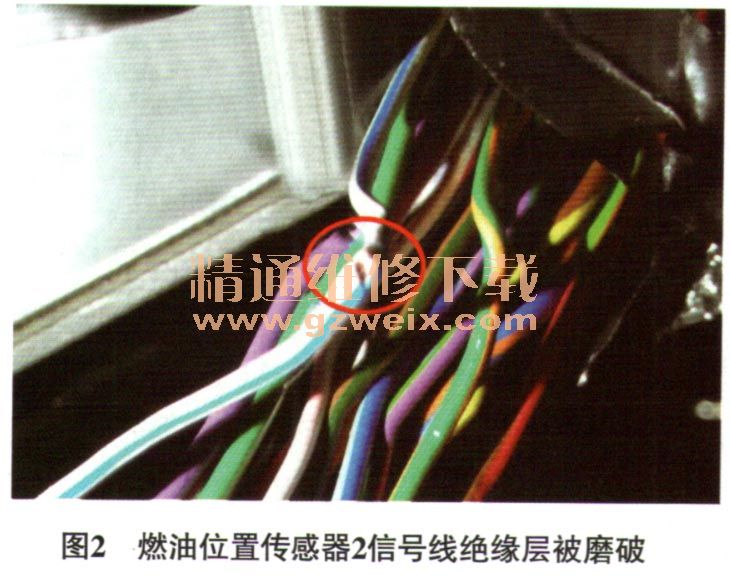

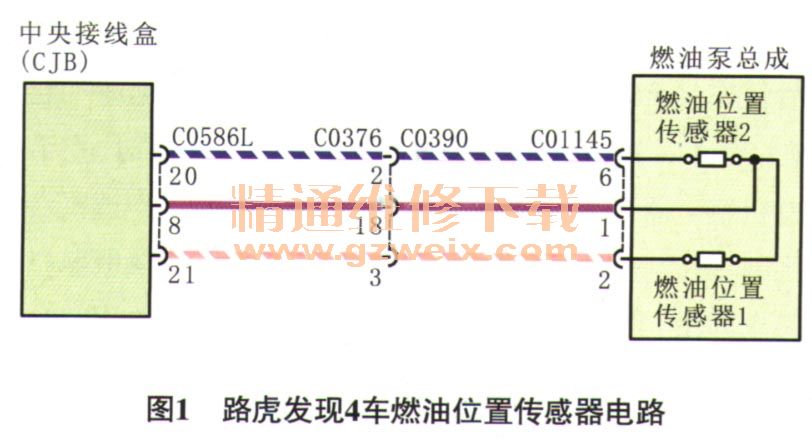

    根据图1断开中央接线盒（CJB）与燃油泵总成间的导线连接器C0376与C0390，用万用表测量导线连接器C0390端子2与搭铁间的电阻，为∞，正常；测量导线连接器C0376端子2与搭铁间的电阻，小于0.5Ω，说明燃油位置传感器2电路确实对搭铁短路。拆检CJB，发现CJB后部线束被紧紧地挤在了CJB固定支架上，且不远处有1根白蓝色导线的绝缘层被磨破（图2）并搭在了CJB固定支架上，而该白蓝色导线正是燃油位置传感器2的信号线。



    排除方法：修复燃油位置传感器2信号线并重新固定CJB后部线束。
