科明FM-193TA型电磁炉,加热约3分钟后自动关机
来源:本站整理  作者:佚名  2015-11-25 08:57:34

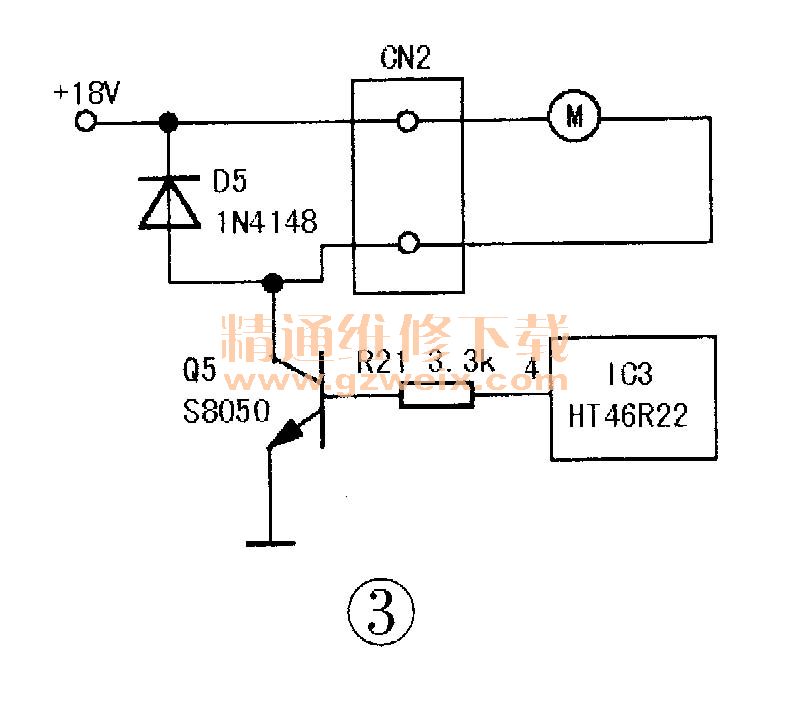

    出现这种故障多是风扇本身损坏,或者风扇驱动电路出现故障引起的。实绘风扇驱动电路如图3所示。

    开机后,单片机IC3(HT46R22)4脚输出高电平,经电阻R21加至驭动管Q2的基极,Q2导通,+18V直流电压经风扇电机M与Q2到地构成回路,M运转,将电磁炉所产生的热量排出机外,从而使电磁炉正常工作。
    实修时,先拔出风扇插头CN2,外接18V直流电源,风扇运转正常,由此判断故障出在风扇驱动电路。断电,分别检测D5、Q2、R21等元件,发现Q2的b-c结开路。更换Q2后试机,故障排除。

关键词:科明电磁炉
