佳宝JB-210A-B3型触摸式电磁炉,开机后显示屏显示“E3”,1s报警1次
来源:本站整理  作者:佚名  2015-11-25 08:58:50

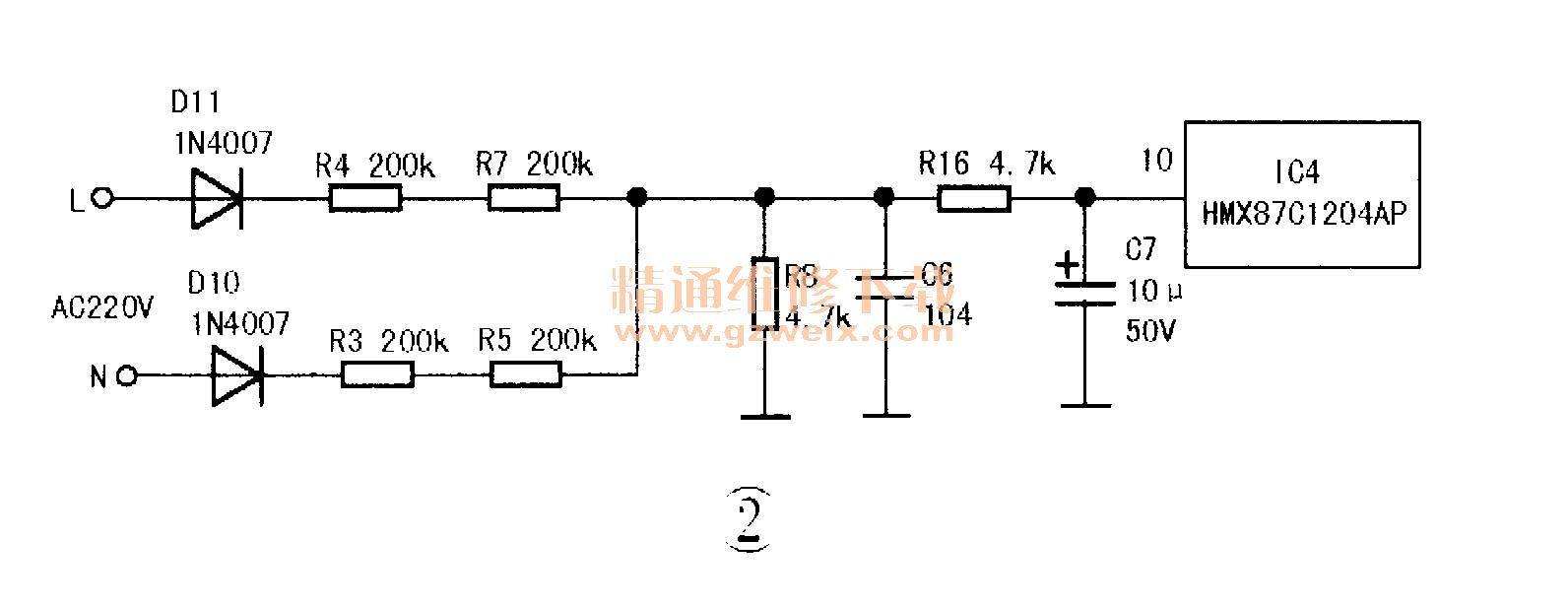

    分析检修:上网查得该型电磁炉代码“E3”表示电网电压偏低:实测市电电压正常,这说明该机的市电电压检测电路有问题,相关电路如图2所示。

    AC220V电压分别经二极管D11、D10整流,再经串联电阻R4、R7及R3、R5与分压电阻R8分压后,所得直流电压再经电阻R16降压限流,电容C6、C7高低频滤波后加至单片机IC4(HMS87C 1204AP)②脚。单片机据此信息来判断市电电压是否正常。
   通电后,用47型万用表DC10V挡测量IC4②脚电压为0V,正常电压应为2.1V,由此说明市电电压检测电路相关元件损坏:断电,分别检测D10、D11、R3~R5、R7、R8、R16及C6、C7等元件,发现R16的阻值为无穷大,换新后故障排除。


关键词:佳宝电磁炉
