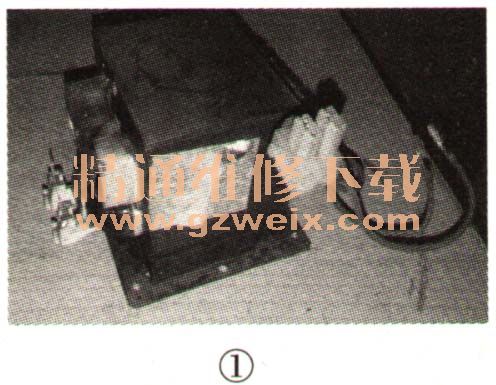

微波炉变压器是一种漏磁变压器，如图1所示，从它的结构可以看到，它的初、次级线圈（初级220V，次级1500V-2100V，灯丝电压2.6V~3.3V）是分开绕制的，中间有一定的距离，还有一组分磁矽钢片。这种结构使它的伏安特性和普通的电源变压器有很大不同，当负载电流增加时，其输出电压会大幅度下降，接近恒流特性。另外，在电源电压波动时，还有一定的稳压作用，这和电焊机中的变压器相似。

    一般的电源变压器空载电流很小，仅为满功率电流的5%~10%，而漏磁变压器空载时的初级电流很大，约为满载电流的30%~60%，一般在2A~4A。实际上，此时的初级线圈，已经处于磁饱和状态。如果初级或次级线圈严重短路，这时初级电流很大会烧断微波炉中的10A保险，甚至引起家中空气开关跳闸。由于初级线圈直流电阻很小，无法通过测量直流电阻来判断绕组是否有短路现象。如果次级高压线圈有轻微短路，由于次级的恒流特性，从初级空载电流的大小无法准确判断变压器的好坏，而且不同型号变压器空载电流相差很大，不同型号变压器的高压线圈阻值相差也很大，这就无法通过测量电流或电阻的方法来判断高压线圈的好坏。
    在检测中，笔者发现以下现象：将指针万用表置于R×10挡（R×100挡电流太小，R×1挡读数太小），测量好变压器的高压线圈电阻，阻值一般为120Ω-150Ω，注意观察指针摆动的速度，对比测量相近阻值的电阻，会发现测量高压线圈电阻时指针摆动的速度明显较慢，似测电容时的充电现象，这是因为高压线圈电感量很大，大电感对电流的变化有阻滞作用，即电感中的电流不能突变。
    若线圈局部短路，虽直流电阻变化不大，但电感量会大幅度变小，此时测量高压线圈电阻，指针上升速度要快很多，短路越严重，上升速度越快。上述测量只能大致判断变压器的好坏，有没有更准确的方法呢？

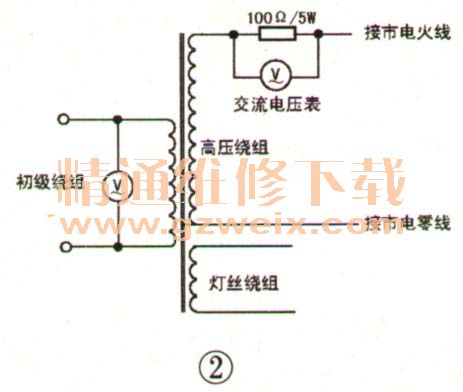

    这里介绍一个安全检测变压器好坏的方法。先拔下高压线圈、灯丝引线与AC220V引线，让变压器空载，再在220V交流供电中串联一只100Ω/5W电阻，然后接高压线圈，如图2所示。注意：由于高压线圈一端接变压器铁芯，为防止触电，铁芯端只能接零线。最后上电测量100Ω电阻两端的交流电压，好的变压器在1V左右，并且初级的电压约为18V。如果变压器的初级或次级有短路现象，则100Ω电阻上的电压会大幅升高，这时若再短路灯丝绕组，100Ω上的电压有所增加；若短路220V初级绕组，100Ω电阻上的电压会大幅增加。笔者实测得几款变压器的数据见表1。



   在表1中，在GAL-800E-1s型变压器空载时，100Ω电阻两端的电压高达16V，由此可判断该变压器绕组有短路现象。因为灯丝绕组匝数很少，在其他绕组已有短路的情况下，再短路灯丝绕组，实测值变化不大。由于短路的变压器工作电流较大，在上述检测中100Ω电阻发烫，因此测量时间不能太长，以免烧坏电阻。

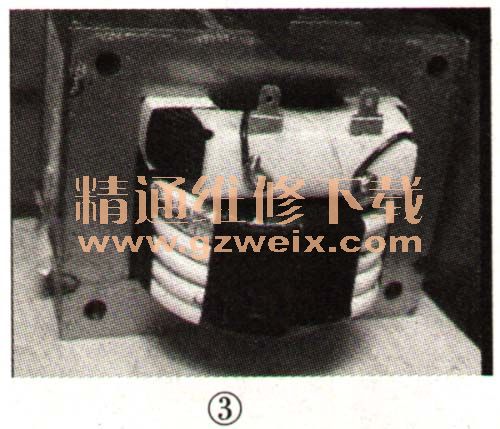

    微波炉变压器损坏大多是高压，绕组短路，可以废物利用，用钢锯锯掉高压线圈，清理干净后用上述检测方法检测，确认初级线圈完好，这时可用粗漆包铜线在铁芯上绕制线圈，如图3所示。一般绕3匝可输出2V交流电压，这样根据实际需要制作一个低压、大电流电源，或作为小型电焊机变压器。

    磁控管灯丝电压很低，电流却很大，灯丝引脚和插片间容易接触不良，易误判为磁控管有问题。由于灯丝直流电阻很小，用万用表测不出好坏，这时可观察灯丝引脚有无发黑打火痕迹，若有，清理干净重新焊好即可。
    另外，由于微波炉变压器次级电压较高，空气潮湿时，外面的绝缘纸有可能被击穿，若遇此情况，先去掉击穿的绝缘纸，在破损处涂上绝缘漆，再涂704绝缘胶，涂胶范围要大一些。
    为降低成本，现在许多变压器采用铝芯漆包线绕制，时间久后引出线和铜片易接触不良引起打火现象，修理时可找一条比铝芯漆包线稍细的铜芯漆包线，刮去铜铝线上的氧化层，并给铜线上好锡，最后把二根线绞合在一起，再绕在铜片上。注意：铝线机械强度较差，要轻轻的用细砂纸磨去氧化层，绞合时也要轻一些，然后用较多的焊锡把铜铝绞合线包起来，以隔绝空气防止氧化，最好外面再涂一些704胶。
