自制太阳能热水器水满自停电路
来源:家电维修  作者:佚名  2016-11-13 15:07:58

    在部分农村,由于没有自来水,常用电动水泵给太阳能热水器加水,有时因未能及时对水泵断电,导致即浪费电能又浪费水资源。本文电路在太阳能热水器水满时能自动切断水泵电源,从而节约电能和水资源。

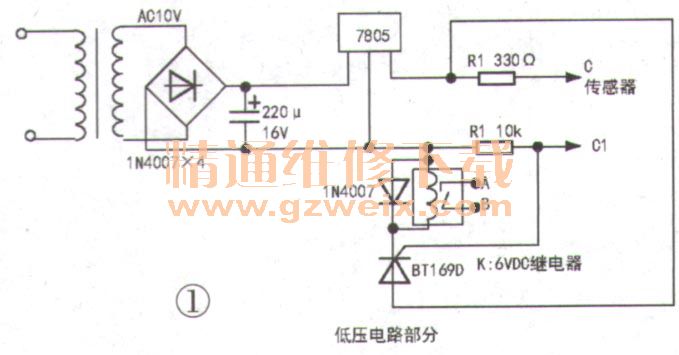

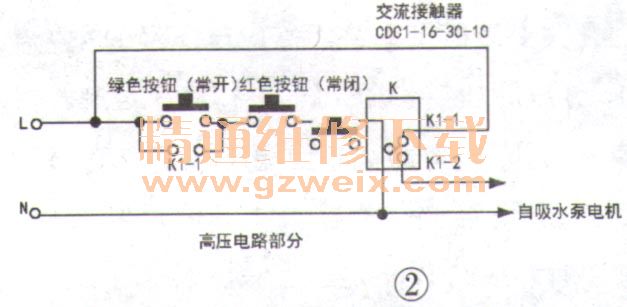

    本电路分低压电路和高压电路两部分。电路工作原理:220V交流电压经降压变压器变为低压交流10V电压,再经过整流桥整流和电容滤波,得到稳定的直流电压给三端稳压块7805供电。产生5V直流电压,如图1所示,当传感器(传感器C1端接在太阳能热水器水满溢水口金属管管壁上,传感器C端用一截裸铜线,悬在金属管管口中间,但要与管壁的C1端绝缘好)处有水流通过时,在C1端得到可控硅需要的触发电压,可控硅触发导通,此时6V继电器K得电吸合,使常闭触点A和B断开,如图2所示,这时高压电路中交流接触器线圈因失电停止吸合,自吸水泵电机断电。



    使用方法:当需要给太阳能热水器加水时,只需要按下绿按钮,自吸水泵电机即可工作,水满后自动断电。在加水过程中,只要按下红色按钮,即可随时中断加水。
    提示:由于本电路高压部分直接与220V交流电压相连,接线时一定要断电,且注意安全。
