一台美的EV923KF8-NS微波炉面板显示和操作都正常，按下启动键后风扇转，但不加热。

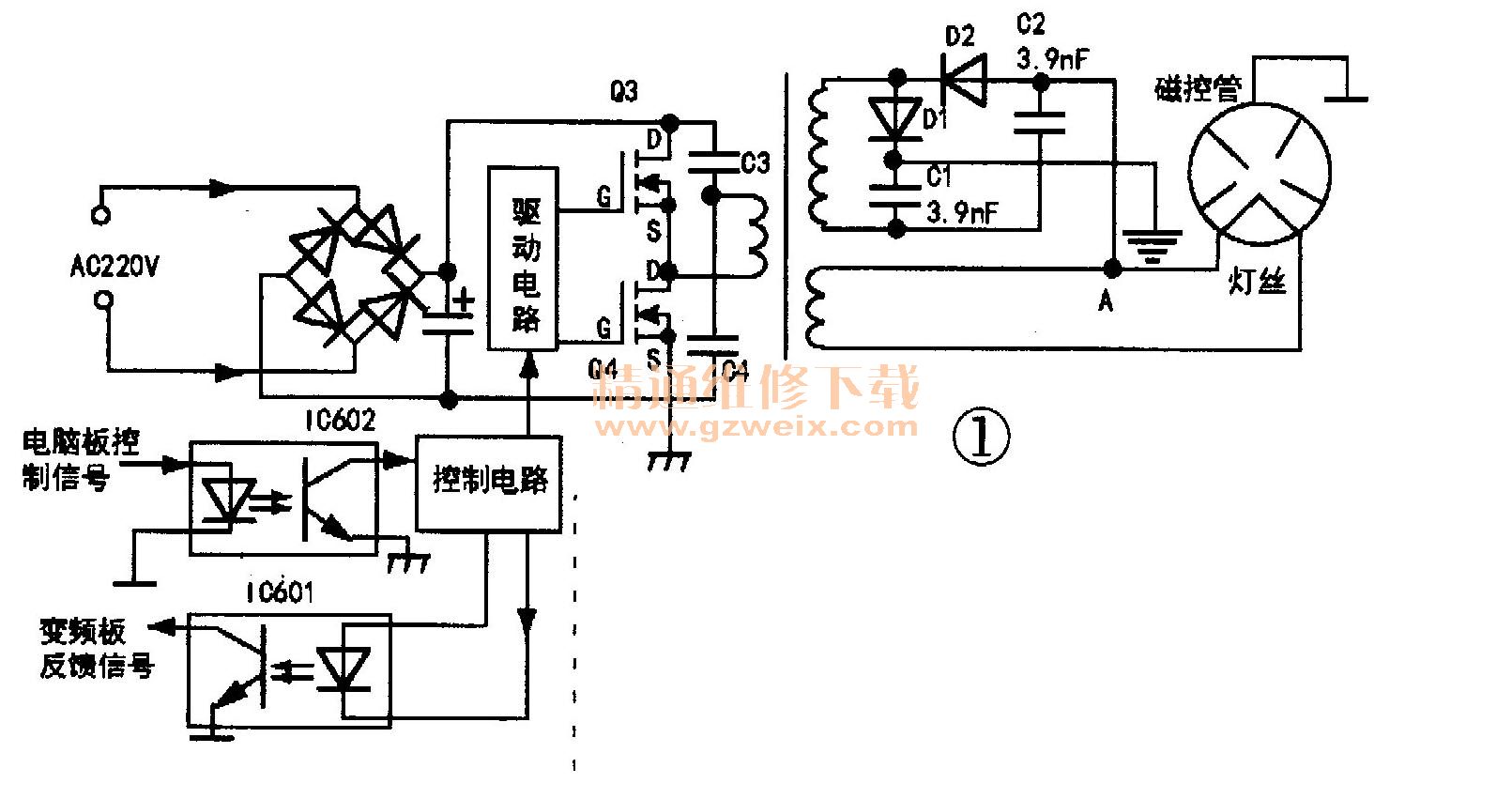

    该机控制电路如图1所示，其作用是产生3000V的直流高压。220V交流电整流滤波后，送给由Q3、Q4和C3 、C4组成的半桥逆变电路。在控制电路的控制下，Q3 、Q4轮流导通，在高频变压器的次级线圈上感应出高频高压电，再经D1、D2和C1、C2倍压整流，最后供给磁控管。由于该电路的工作频率很高（约几十千赫兹），所以C1、C2的容量较小，远小于普通微波炉中的高压电容容量。

    由于变频板工作于高频高压大电流状态，故障率较高。如果微波炉进线保险丝发黑性烧断，则变频板上的桥堆和大功率场效应管大多烧坏，并且易连带烧坏驱动电路。本机保险丝没有烧断，说明大功率元件没问题。不加热故障主要检查电脑板、变频板及磁控管是否正常。对于磁控管的测量可以拔下灯丝插头，先用万用表R×1挡测灯丝是否通，然后用R×10k挡测灯丝任一端与磁控管外壳之间的电阻，正反向均应为∞。变频板是否工作主要是看磁控管灯丝端（A点）和外壳间是否有3000V直流高压，由于该电压无法用万用表直接测量，可以手持（用氖管的）试电笔的绝缘部分，试电笔不要接触线路板任何部分，氖管靠近变频板上的高频变压器，如果有高压，试电笔氖管会发光。也可以用试电笔测电端接外壳，另一端（手指接触端）接一只20兆欧电阻后接A点。这只20兆欧电阻要用功率较大的两只10兆欧或4只5兆欧电阻串联而成，目的是防止高压跳火。若想准确测量该处高压值，可用外接电阻的办法扩展指针式万用表量程（数字式万用表内阻太大），先用万用表直流500V挡测量300V直流电压，然后在任意一只表笔上串联电阻，用以调节电压值，万用表显示电压在40V～45V之间，这样其量程就扩展到了3500V左右。如果知道万用表的内阻可以直接计算出串联电阻的阻值，如内阻为10kΩ/V，则串联电阻为30MΩ。电阻的要求和上述一样。实际测量时，红表笔接微波炉外壳，黑表笔串联电阻后接磁控管灯丝任一端，且拔下灯丝插头测量，以免磁控管有问题而误判。另外，需在启动时监测高压，因为在磁控管不工作的情况下，变频板工作约2s后就会进入保护状态。
    对于电脑板是否发出了控制信号，可用示波器测量波形进行判断，实测正常波形如图2所示。也可用万用表直流电压挡测量电压进行粗略判断。

    按上述方法检查，本机磁控管没有问题（并用好管代换确认），变频板已经工作（测得3000V直流电压正常）。仔细观察线路板上的磁控管灯丝引脚，发现有打火痕迹，焊下引线，处理干净后重新焊好试机，故障排除。
    磁控管灯丝电压仅2.5V，但工作电流却很大（可达5A）。灯丝引脚接触不良，引起灯丝电压下降，磁控管不工作。
    另外，实测得该微波炉在各功率状态下的整机电流如下：900W（最大功率）时为6.5A，700W时为5.5A、500W 、300W或100W（最小功率）时为4A。
    普通微波炉的大火、中火、小火是用加热和不加热的时间不同来调节的，这次观察了一下变频微波炉怎样控制加热功率，在电源进线处串联一个电流表其测量结果如下：
    900W（最大功率）/6.5A／连续加热
    700W/5.5A／连续加热
    500W/4A／间断加热／加热时间比停止加热时间长
    300W/4A／间断加热／加热时间和停止加热时间一样
    100W（最小功率）/4A／间断加热／加热时间比停止加热时间短.从中可以看出，用变频的方式可以调节直流高压的电压来控制磁控管的输出功率，但直流高压不能过低，否则磁控管要停止工作，所以在500W及以下也只能用普通微波炉的控制方式调节加热功率。个人感觉变频微波炉重量减轻了，生产成本下降了，不知道工作效率是否提高了，售价却上升不少，维修难度及维修成本也较高。
