美克斯MKS NV8318果蔬美容喷雾仪不通电故障检修
来源:家电维修  作者:佚名  2017-01-25 09:00:34

    此美容喷雾仪利用电热丝通电加热原理,把容器内的水或混合液体加热,形成蒸汽,然后利用容器肚子大出口小形成的压力,把蒸汽喷出来。
    为防止干烧引起意外,电路设置有双金属片温控器ST(140℃)和温度保险丝FU(184℃)做的双重保护。ST、FU做好绝缘处理和导热处理后,紧紧固定在EH铝制壳底部。
    当电热丝EH干烧至铝制壳温度超过140℃时ST断开,停止供电,当ST失效后EH继续加热,当铝制壳温度超过184℃时,FU熔断,彻底断电。
    红色发光二极管LED 1、LED2,位于防水型功能旋钮两侧,作通电指示用。

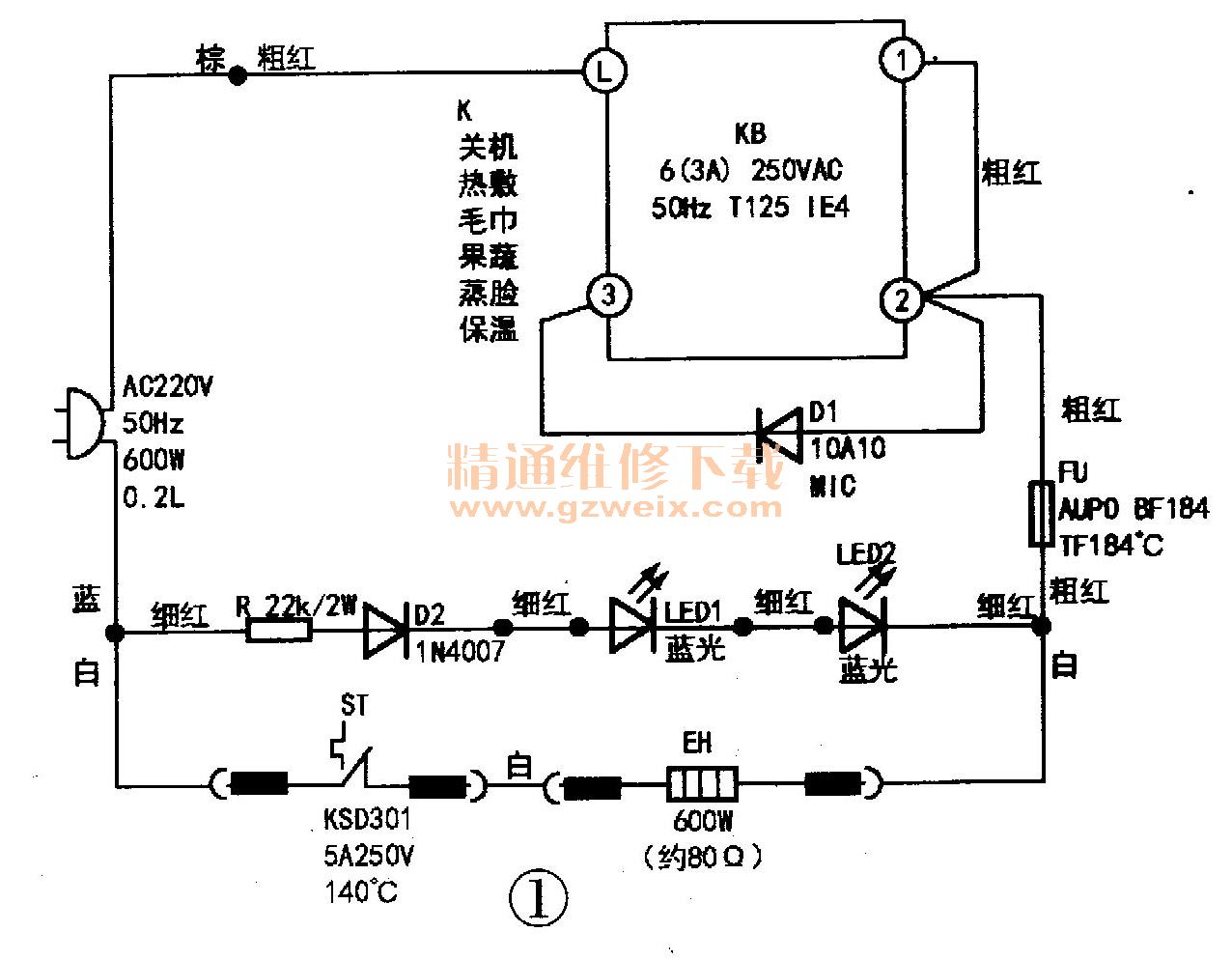

    电路原理图如图1所示。

    此美容喷雾仪在使用时,突然从功能选择旋钮里面往外冒烟,随后不通电。
    很显然这是旋钮内部触点接触不良,导致大电流触点发热而烧坏的。经检查,果然发现功能选择旋钮后盖鼓出一个大包,已无法修复,网购新旋钮换上后故障排除。当然,应急处理还可去掉功能选择旋钮所有连接线,只将原功能选择旋钮的L、2端直接相连,做好绝缘防水处理后,再配合外接的带开关的电源排插即可。
