联创快热式电热水器不加热故障检修
来源:家电维修  作者:佚名  2017-01-26 14:02:36

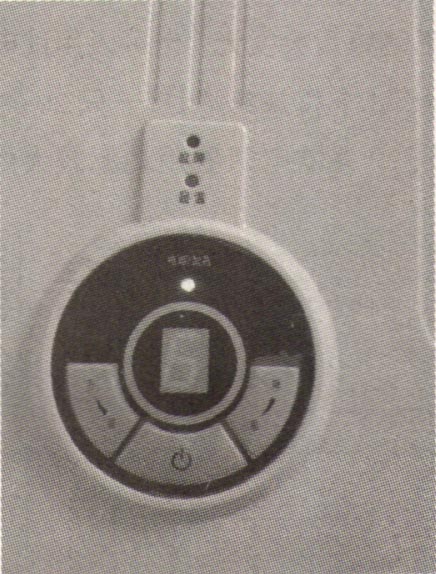

    一台联创KD20375快热式电热水器(额定电压为AC220V 、额定功率7500W)。此故障现象为合上电源、电源显示正常,按动电源按钮及升(降)温按键,数码管显示正常,如图1所示,但不加热。
    分析检修:根据故障现象分析,故障原因应是加热管或控制继电器异常,为便于检修,拔下各继电器触点开关内的电源输入线,通电试机。按动电源键,加热指示灯发光正常,并能听到继电器吸合声,用万用表电阻挡测得主继电器触点间电阻为0Ω,说明主继电器正常。
    按动升温按键,数码管显示正常,并且也有继电器吸合声,用万用表测量相关控制继电器触点间的电阻值,均为∞,如图2所示,这说明该继电器触点已损坏,换新后故障排除。
