近年来户式中央空调已广泛应用，尤其合资品牌的机器控制先进、保护功能完善，维修相对复杂。三菱重工K标系列变频多联中央空调（如图1所示），采用业界最高的制造标准，综合能效比IPLV达6.32，大容量机子采用自主研发、制造的3D直流变频涡旋压缩机，能实现最大达200％的室内机超连率。该机子制冷系统设计先进，但管路复杂，而且具有完善的保护控制，笔者结合对KX6系列机器的安装与维修经验，作制冷工作原理与保护控制分析，使广大读者能了解其复杂的制冷原理与产品的保护系统，并结合大量的数据对机子的基本保护起控与结束释放条件进行分析，为读者快速排除故障作技术支撑。

    一、主要器件与保护控制条件
    1．压缩机排气温度保护控制

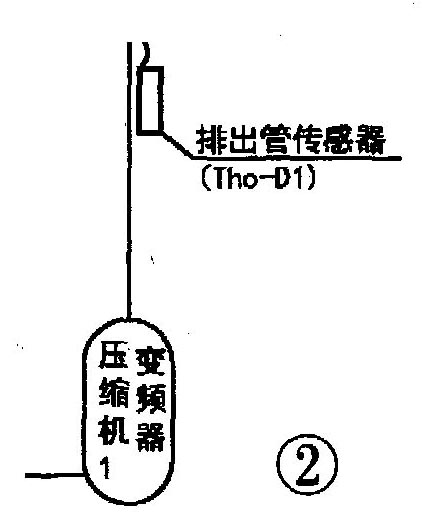

    压缩机工作时从低压回气管吸入低温低压制冷剂的气体，经压缩机后从高压管排出，在排出管上安装了一个温度传感器（Tho -D 1），如图2所示，用于检测、保护压缩机制冷剂的排出温度。压缩机排气温度过高、过低都会影响设备的正常运行，若压缩机排气温度超过105℃，压缩机转速降低，减少压缩机内制冷剂流通量，从而降低排气温度。如果传感器连续2s-5s内检测排气温度达到115℃，压缩机停转；如果在60min内连续出现5次，则会在机器的控制面板液晶屏上显示故障代码E36-1；如果因制冷剂缺失或压缩机故障，排气传感器连续10min检测排气温度鉴5℃，压缩机停止，如果在60min内出现3次，则机器停止且显示 E36-3。

    2.压缩机排气高压压力保护控制
    该机子采用“高压压力开关＋高压压力传感器”组成高压压力保护控制，如图3所示。当冷凝风扇故障、管路／器件堵塞、制冷剂过量等导致高压压力异常时，一旦高压压力开关（63H1）检测系统压力达到4.14MPa，则马上动作，或高压传感器（PSH）连续10s内检测系统压力4.14MPa以上，压缩机停止；如果连续60min内发生5次此现象，设备将停机且显示代码E40，从而避免过高压损坏压缩机。若高压传感器检测系统压力达到3.70MPa以上，压缩机就会降速运转；当高压传感器检测系统压力低于3.70MPa时，则进入正常运转状态。
