美的FZ4021电饭煲通讯错误故障维修
来源:家电维修  作者:佚名  2017-04-23 09:25:22

    一台美的FZ4021电饭煲开机有显示,但没有正常启动“滴”声,按取消键不能解除报警信息。
    因该机是新式电饭煲,故将拆机方法简述如下:
    先拆下底座四颗螺丝,再拆下后罩上的螺丝,慢慢晃动底盘将底盘取下,然后将底盘接地线从插座上取下,如图1所示。松开市电插座处两只卡扣以取下插座,从而将锅体与底盘分离。

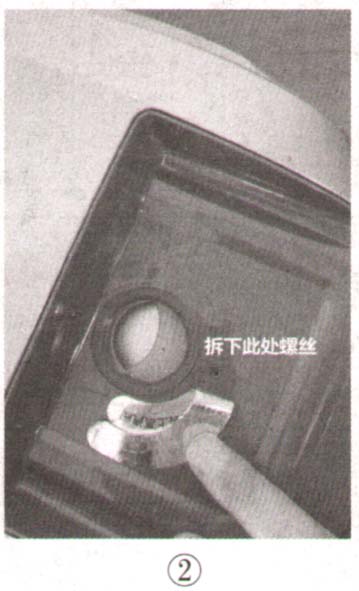

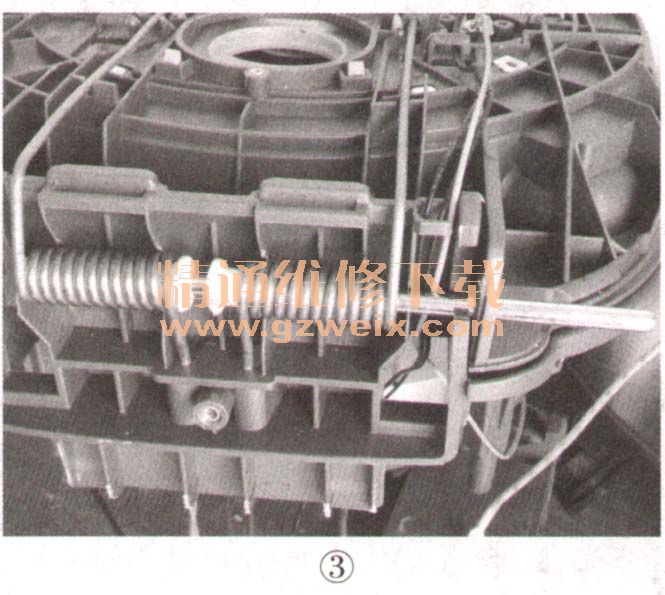

    接下来取下蒸汽面罩,掀起不干胶标签,如图2所示,拧下隐藏的螺丝,用硬卡片轻轻撬开电饭煲上盖面罩上8个卡扣,从而将电饭煲操控部分与上盖分离,然后拔下相关连接排线,拆下上盖面罩处的14颗螺钉,最后从锅体塑料孔中慢慢退出部分上盖转轴,让锅盖保持掀起状态,如图3所示。



    通电测量电源电路输出的12V、5V电压正常。按键有反应,说明CPU启动正常。检查控制排线,发现标注“RXO”的线不通。用电烙铁在控制排线插座处加焊一根导线,替代不通的PXO线。此时再通电试机,整机无反应,也不显示故障代码了。进一步检查发现,该电饭煲有自备时钟系统,不通市电时CPU也在工作。于是分析认为,笔者用电烙铁焊接线时,是在CPU带电状态下焊接的,可能是交流干扰信号损坏了CPU接口电路,致使整机无反应。事已如此,只得更换控制板。

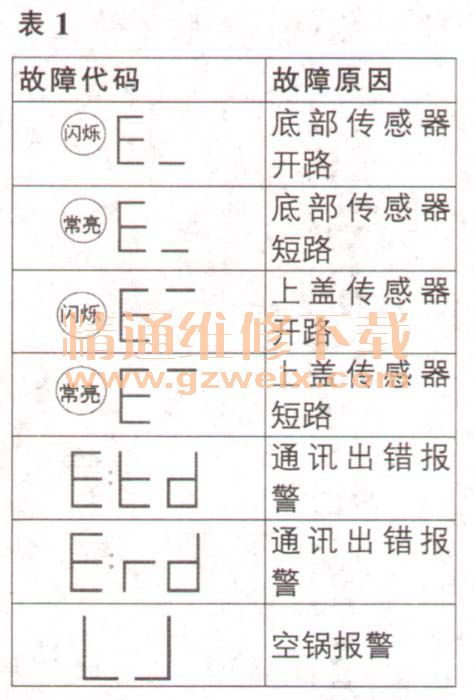

    在此附上该机的故障代码及说明(见表1),供参考。

    提示:在检查自带电池的电路板时,一定要先拆下电池,以免焊接操作中的干扰信号损坏CPU电路,从而扩大故障二检修智能电饭煲易忽视的另一个常见问题,就是控制板排线防水的处理:该排线经过蒸汽舱,如果密封不好,蒸汽就会从排线压盖下的沙眼进入到控制板上,造成电路板腐蚀,从而出现其他故障。
