一台台全关断型电子定时器，按下启动按钮SB，指示灯LED亮一下就灭，再按就不亮了。

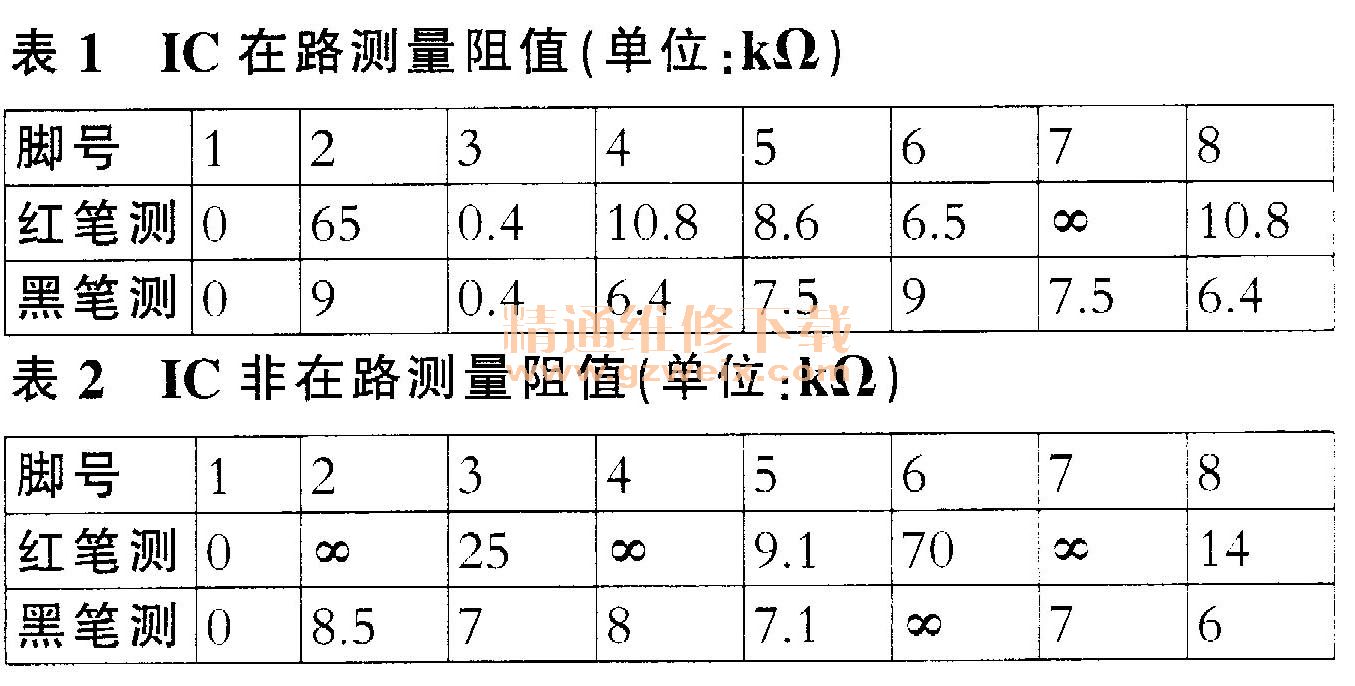

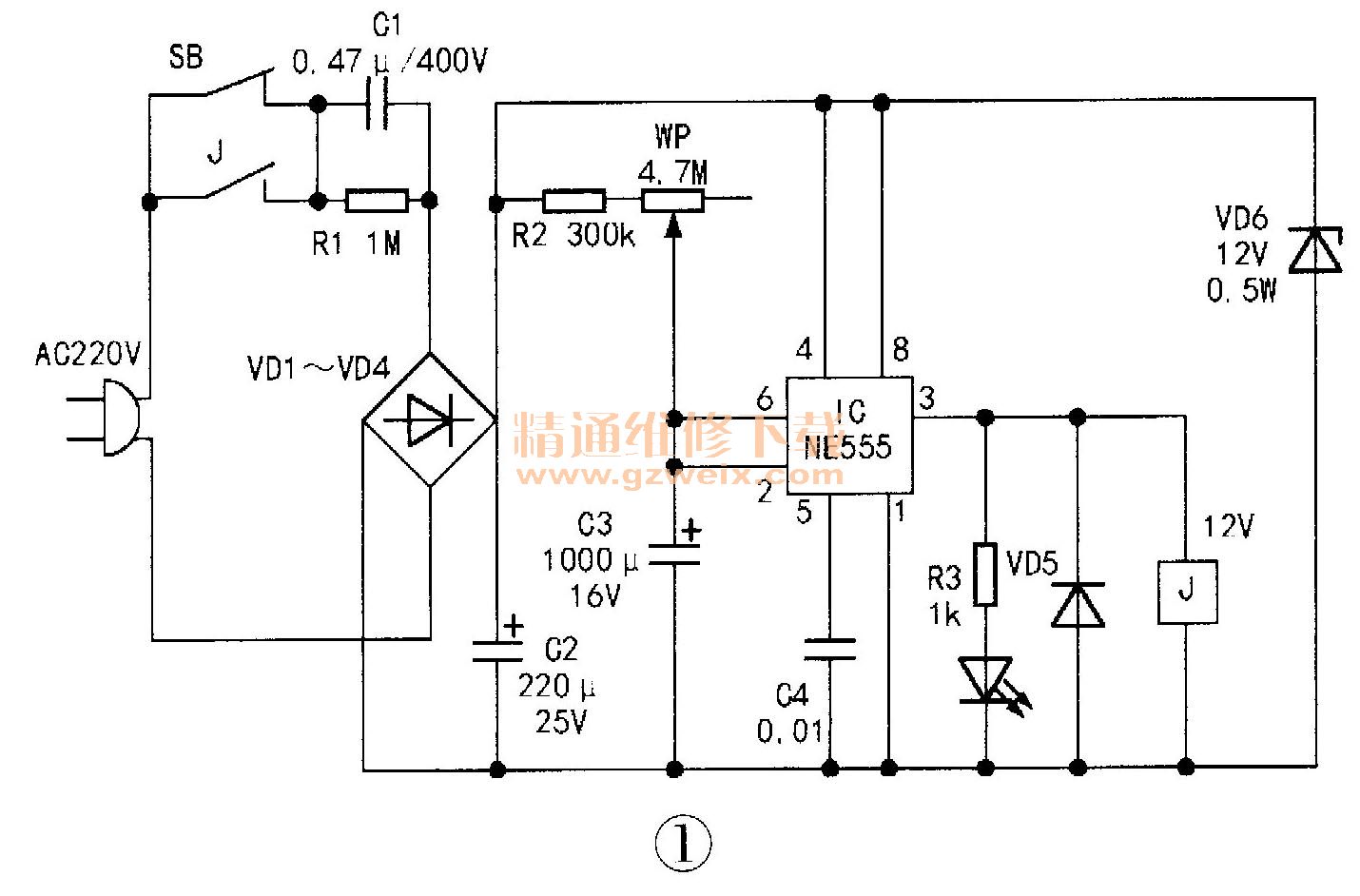

    分析检修：该定时器电路如图1所示。在路测量NE555的各脚对地电阻（见表1），发现③脚阻值只有0.4kΩ，焊下IC进行非在路测量（见表2）、③脚正、反向电阻分别为25kΩ、7kΩ，正常。分析认为，因③脚与继电器J并联，而J线圈电阻为400Ω，所以Ic应该是好的，将其焊回电路。

    检查整流滤波后的电压，测12V稳压管VD6两端电压为0V;断电，测VD6正、反向电阻均为0Ω，说明VD6损坏。换新后通电，指示灯仍不亮；再测VD6两端电压又是0V，检查VD6再次损坏，发现电容C4有一脚虚焊。C4一端接NE555的⑤脚，为电压控制端，C4一脚虚焊后电压失控，VD6因电压升高而损坏。正常情况下，按下SB，电源通过R2 、WP向C3充电，由于C3上电压不能突变，NE555的②、⑥脚为低电平，③脚输出高电平，J接通，指示灯LED亮；现在LED不亮，说明C3正极（即NE555的②、⑥脚）是高电平，③脚为低电平，C3未起作用。测量发现C3一脚虚焊，将其焊牢，插上电源，按SB，指示灯LED亮，并能保持，但当定时快结束时，指示灯闪亮不灭，这表明继电器有问题，换新后故障排除。
