快热式热水器也叫即热式热水器，自来水从管子的一头流入，管子的另一头流出热水。因此，该类热水器没有储水箱，体积比普通的热水器小很多，安装灵活方便，随用随加热。

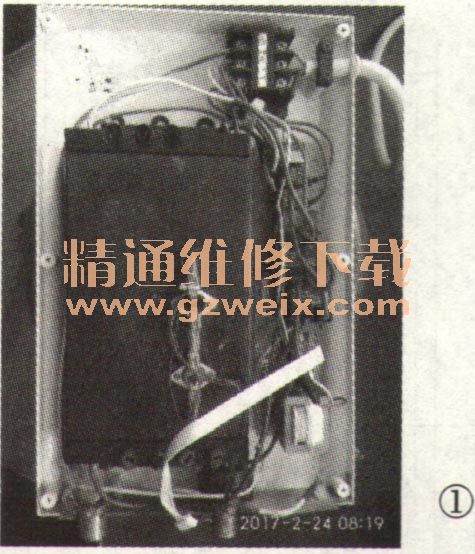

    DENTE快热式热水器内部结构图如图1所示，右边是控制电路。套在所有电源进线上的黄色磁环是一个磁感应线圈，起漏电保护作用；左边黑色方盒子里是一根U形水管，和加装在管子外壁上的电加热丝。不同功率的电加热丝通过红色、白色、黑色、棕色和两根蓝色线引到盒子的外面与控制电路中的不同继电器相接。盒子外面装有两只串联的常闭型110℃温控器，起过热保护作用。图1右边是进水口，接自来水管，在它的外管壁处装有只φ2X14的干簧管，当管中有水流动时，干簧管接通；当管中没有水流动时，干簧管断开，通过控制电路切断电加热丝的供电，防止管中无水干烧。左边是热水出水口，其管外壁处装有一只15kΩ的负温度系数热敏电阻，用来感测流出热水的温度。

    该热水器控制电路如图2所示，EM78P418N巧是单片机，④脚是键盘操作输入端，外接开／关键和增／减键。电加热丝继电器由内封7只共发射极达林顿管的 ULN2003控制。开始工作时，单片机②脚和⑥以瑟脚输出预先设定好的各档温度显示信号，通过74HC164和数码显示屏显示出来；⑨脚是一个终止（中断）控制端，信号来自装在进水管外壁上的Φ2 ×14干簧管，当它为高电平时，单片机各个控制输出端均没有控制信号输出。17脚也是一个中断控制端，其信号由套在电源进线上磁环的线圈和LM358共同组成的漏电保护电路提供，若无漏电，则磁环上的线圈中没有感应电压，LM358①脚输出低电平。当电路中出现漏电现象时，磁环上的线圈就会产生感应电压，LM358①脚输出高电平信号，单片机发出中断命令，这时除了开／关键起作用外，按其他键立即进入关机状态。装在出水口处的温度传感器（15kΩ的热敏电阻）接单片机③脚，通过它的阻值变化控制继电器的吸合与断开，从而保证出水温度在设定的范围内。12V电源经过R14和R15分压后，给单片机的①脚提供一个约4.5V的监测电压：若12V电源不正常，①脚电压异常，电路停止工作，同时在数码显示屏上显示故障代码。

    当出水口处的温度传感器断路时，显示故障代码E1；当两只常闭型110℃温控器中某只损坏或保护断开时，显示故障代码H1，当12V电源不正常时，显示故障代码也为H1。曾检修过一台显示H1代码的该型热水器，经查故障原因是第3档的继电器线圈短路。
