一台奥歌CH-869CA01-A1型三代中九卫星接收机开机后前面板数码管有显示,遥控器及面板按键操控正常,电视屏幕有正常的菜单显示,但接收不到信号。
分析检修:根据故障现象分析,接收机有菜单显示、操控正常说明控制系统及解码器无故障,信号锁定灯不亮,按遥控器上“安装与信号检测”键查看“信号强度”和“信号质量”均无显示,判断天馈系统中高频头、连接电缆损坏或接收机有故障。换用另一台接收机试收,能接收到信号,表明高频头及连接电缆无故障,判断原接收机有故障。

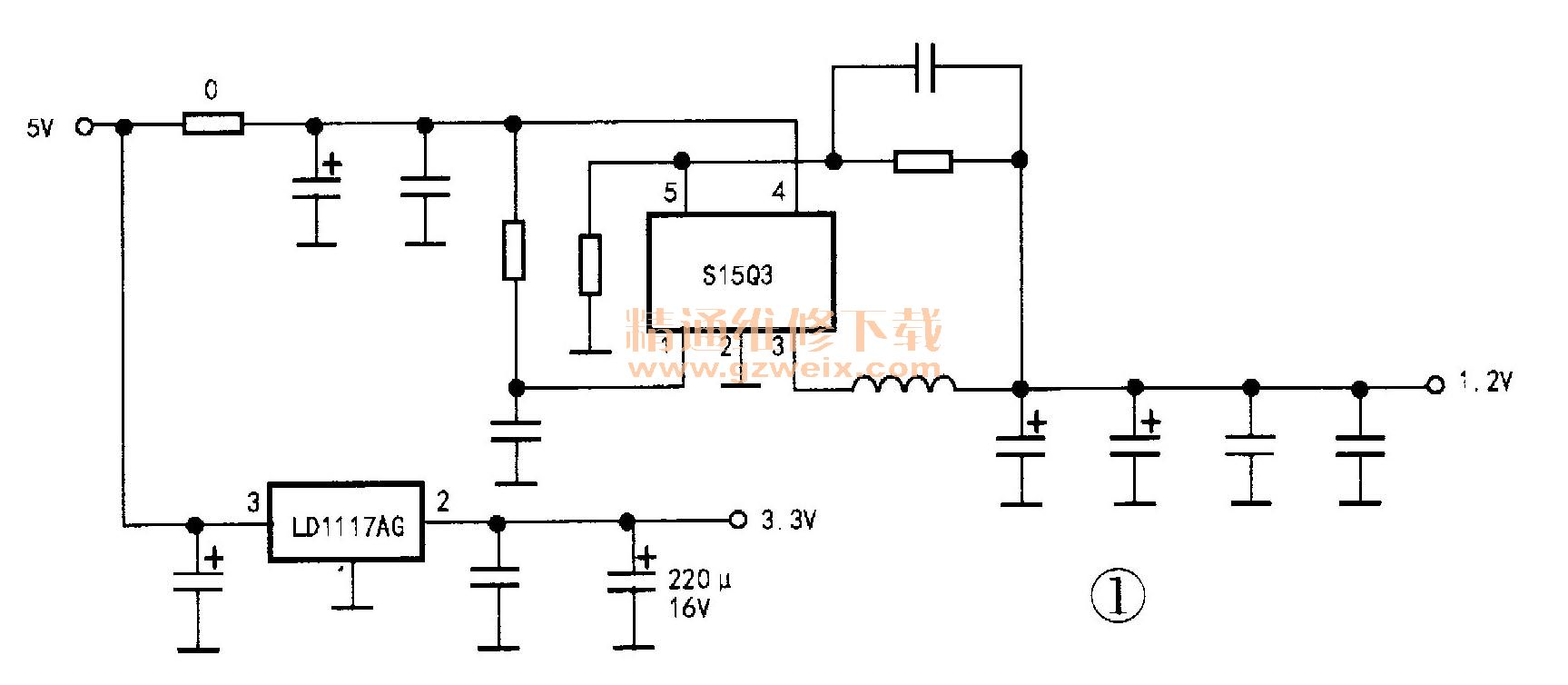

实测中频信号输入端子处的极化电压正常,判断故障在调谐或信号解调电路。手摸调谐芯片V2028有温升,但解调芯片GX1121D无温升,判断信号解调电路可能未工作。GX1121D供电电路如图1所示。3.3V电源由LD1117AG稳压后得到,1.2V电压由S15Q3变换得到作为GX1121D的核心工作电压。测LD1117AG输入、输出电压正常,S15Q3输入端④脚有正常的4.96V电压,但输出端③脚电压却约为0V。查S15Q3引脚无虚焊,外围元件也无异常,断定S15Q3已损坏。因无同型号元件,换上输出电压固定的低压差稳压块AMS 1117-L2,通电试机,故障排除。
