美的MB-FD50H型智能电饭煲电路原理与维修
来源:家电维修  作者:佚名  2018-11-15 08:38:22

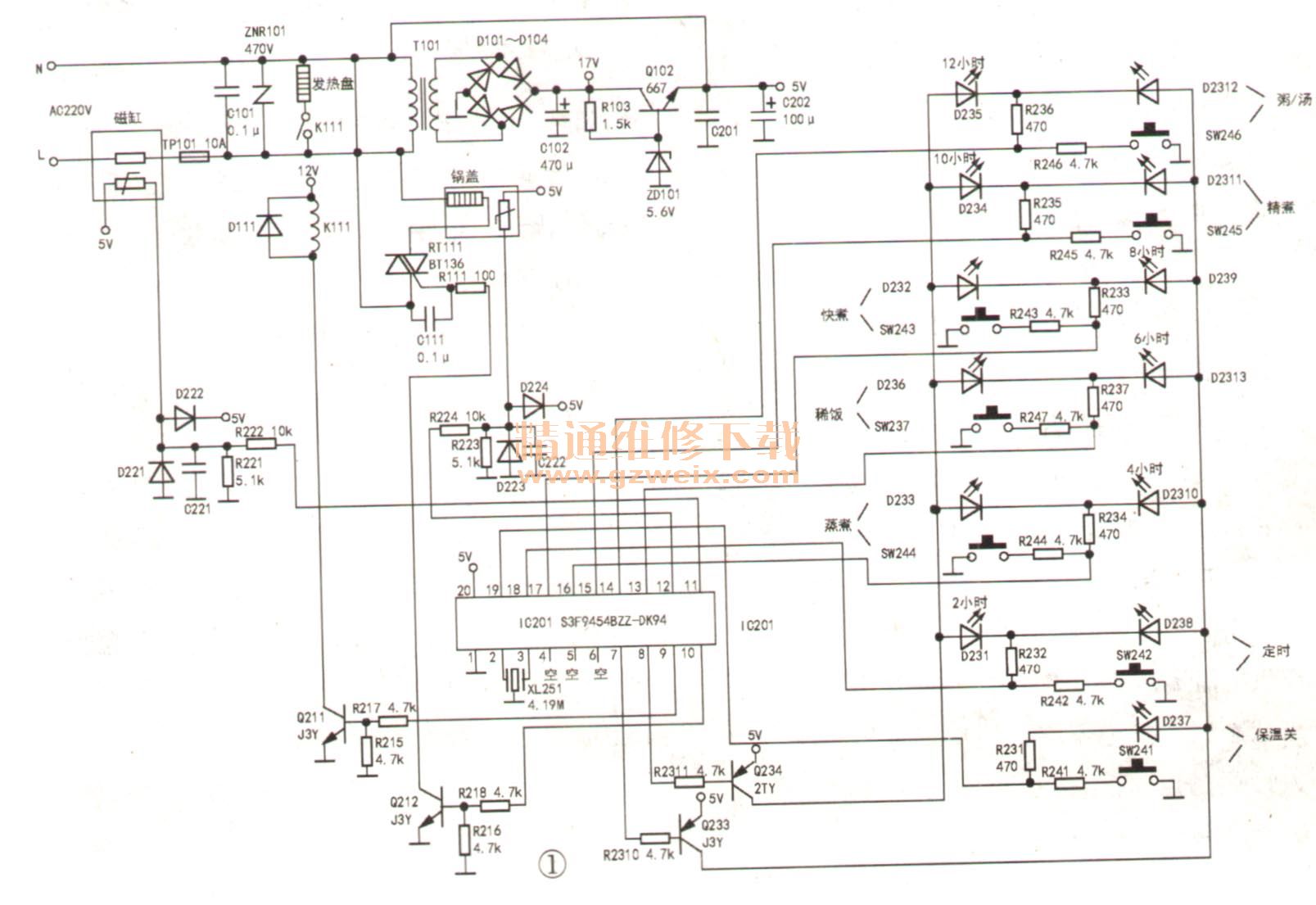

    美的MB-FD50H型智能电饭煲由锅盖、磁缸、电源板、控制面板和发热盘组成,其实绘电路如图1所示。电源板输出的17V电压供给继电器,输出的5V电压供给控制面板、锅盖内的热敏电阻及磁缸内的热敏电阻。

    注意:该机5V与市电N线(零线)直通,这样控制电路才能控制双向可控硅RT111,即控制锅盖是否加热:因此,检修时一定要注意安全!
    锅盖中有两个元件,用金属纸粘封在锅盖上面,如图2所示。一个元件是加热丝,阻值约为1.5kΩ,加热功率约30W,其作用一是立体加热,使煮出米饭松软可口,二是将锅盖上的水滴蒸发掉。另一只元件是热敏电阻,作用是检测锅盖温度。

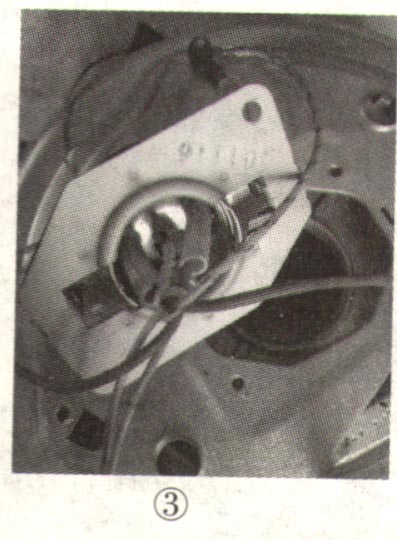

    这里所说的磁缸,是沿袭了普通电饭煲的传统叫法,实际与传统磁缸完全不同。该磁缸镶嵌在发热盘中间,如图3所示,里面装有两个元件:一个是165℃的温度保险,当发热盘供电失控,锅底温度达到165℃时,该保险熔断,切断220V电源,以防发生火灾;另一个元件是热敏电阻,用来检测锅底温度。

    通电后,交流220V电压通过磁缸内的温度保险丝、保险管TP101后加在变压器T101的初级两端,T101次级产生约15V的交流电压,经D101~104和C102整流滤波产生约17V直流电压,一路供给继电器K111,另一路供给由Q102、ZD101等元件组成的串联稳压电路,Q102的发射极输出5V直流电压。5V电压滤波电容C202、C201在控制面板上。

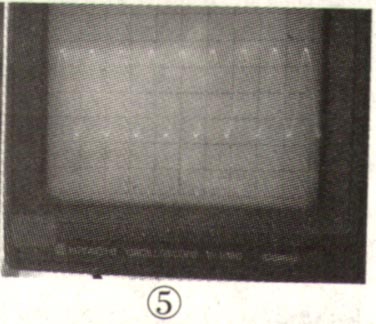

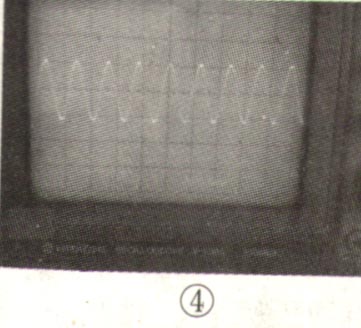

    5V电压加到单片机IC201 (S3F9454BZZ -DK94)20脚,则IC内部振荡电路开始工作,在②脚上产生周期为0.24Rs、幅度约为2.2Vp-p的波形(如图4所示),在③脚上产生周期为0.24p、幅度约为3.5Vp-p的波形(如图5所示)。当IC20111、12脚外接热敏电阻检测完成后,“精煮”灯D2311闪烁,整机进入待机状态,此时IC201 15脚电压在2.5V-5V之间波动,⑦脚输出2.5V电压,Q233 b极电压为4.6V、c极电压在2.5V~2.7V之间波动,13、14、16~19脚电压均为5V。


[1] [2]  下一页
