一台美的MB-FC50G型豪华电脑电饭锅，工作几分钟后加热停止，煮不熟饭。
    分析检修：该机在使用过程中，面板上各功能按键能正常操作，液晶显示屏显示正常，但无论按“精煮”还是“快煮”模式进入煮饭程序后，加热了几分钟水刚煮开后就停止加热，煮不熟饭。
    该电饭锅由单片微电脑控制，在普通电饭锅基础上增加了电源板和单片微电脑控制板（内含温度检测电路与保护电路，有较强的杭干扰能力）。单片微电脑的内部固化了煮饭必需的程序，包括吸水、加热煮饭、维持沸腾、再加热、焖饭、保温，在每一过程中，单片机通过传感器监测温度来选定加热器的功率及加热时间，功率自动调节，省电节能。除了主加热盘，顶盖还设有加热器，防止蒸气凝结，有效防止米饭表面泡烂，确保煮出的米饭色香味俱佳。

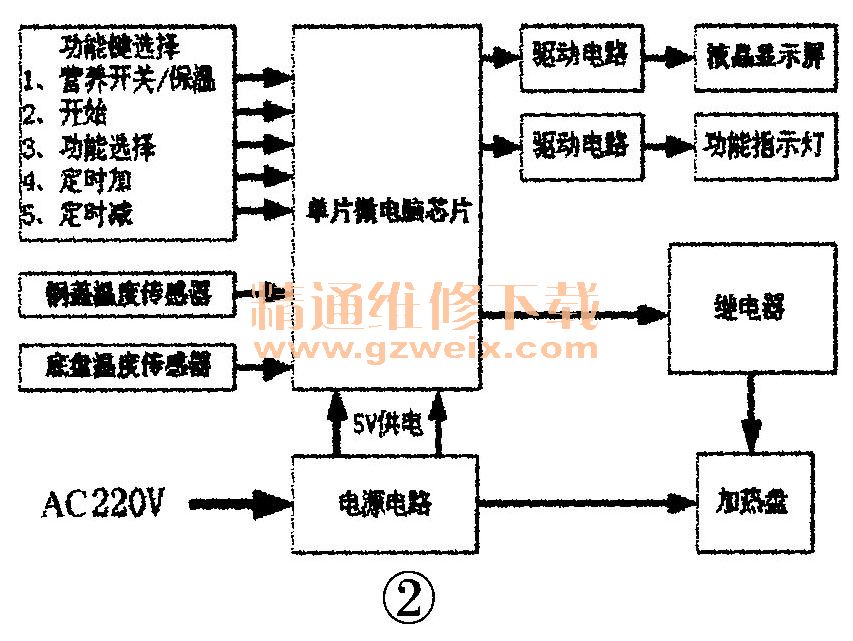

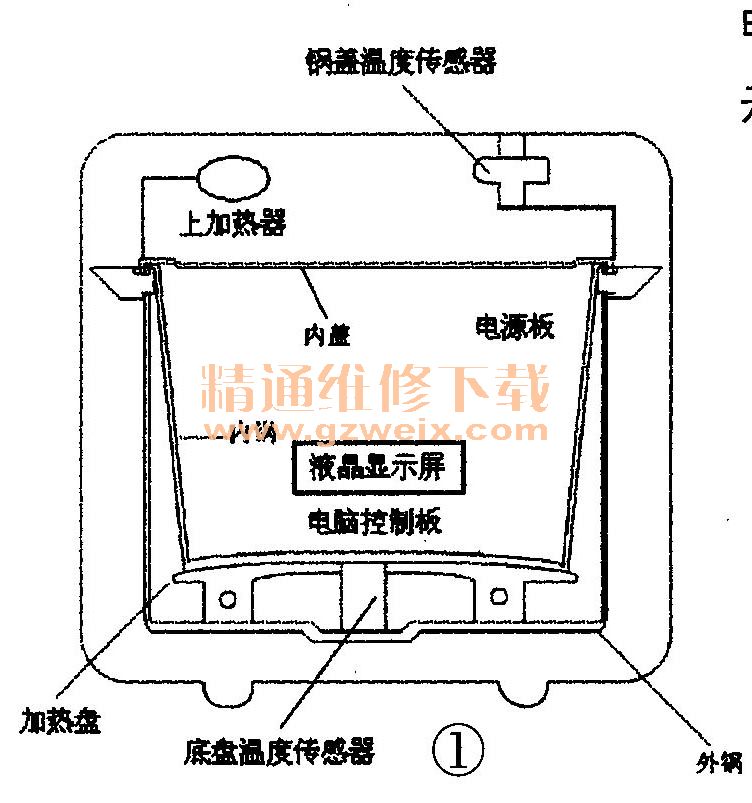

    拆开底盘，对电源板和单片微电脑控制板各元件的外观进行检查，对电路板里的排线插头和插座的接触情况进行检查，均未发现异常。用500型万用表分别检查单片微电脑芯片外围元件，轻触开关、驱动电路的三极管、继电器等都没问题，测量加热盘的电阻为55Ω，阻值正常。将万用表拨至R×10k挡，测量底盘温度传感器（42kΩ），阻值正常，拆开锅盖，取出锅顶温度传感器，测电阻为0Ω，已经短路损坏，由于锅盖温度传感器阻值变小，使得电饭锅煮饭加热时电流检测取样电压始终低于正常值，经单片机检测判定后进入保护状态，停止加热，所以才煮不熟饭。查阅相关资料，该温度传感器应为40kΩ的热敏电阻，用同规格电阻换新后通电试机，煮饭正常，故障排除。该电饭锅结构示意图见图1，结构框图见图2。
