格兰仕D8023CTL-K4型微波炉不加热故障检修
来源:家电维修  作者:佚名  2018-11-18 08:16:19



    一台格兰仕D8023CTL-K4型微波炉,上电后按键操作正常,风扇与托盘电机运转,显示屏倒计时正常,结束时显示“END”字符,但食物不热。

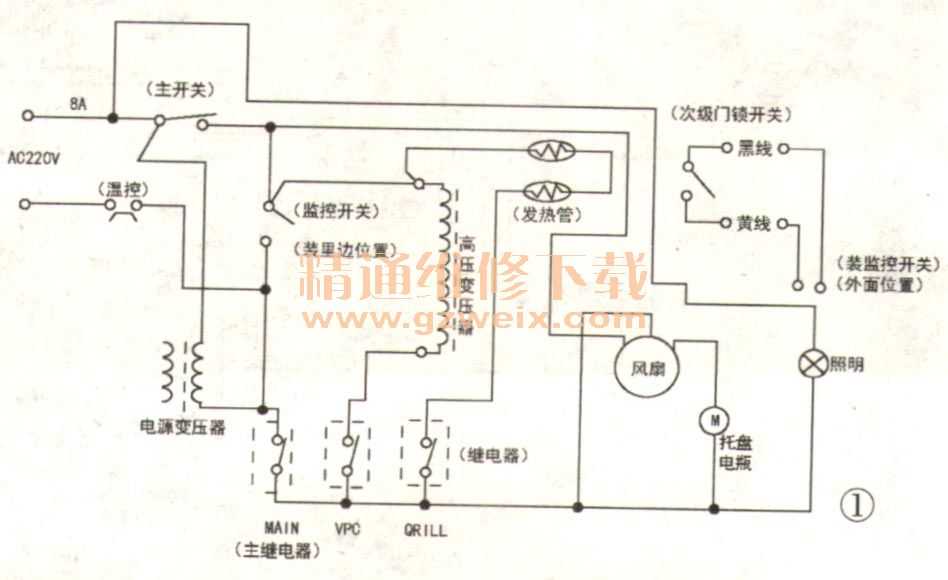

    根据维修经验,此故障多出在炉门连锁开关上,而且多因次级门锁开关(副)不良引起。该机的炉门连锁开关控制电路如图1所示。关门后,门锁主开关与次级门锁开关同时闭合,而监控开关(内装)断开。此时主继电器(MAIN)处于吸合状态。检测炉门连锁3个开关都正常。

    为便于维修,拔掉高压变压器初级供电插头,接上一只白炽灯泡。在加热状态时,灯泡不亮,短接继电器VPC的触点,灯泡仍然不亮,判断主继电器没有吸合或者内部触点烧蚀不通。测量主继电器控制三极管的基极电压为0.6V,正常。拆下主继电器,直接加上+12V电压,继电器吸合但触点不通,由此确认主继电器触点烧蚀。考虑到用户不用烧烤功能,于是将烧烤发热管的控制继电器(QRILL)与主继电器互换,整机恢复正常。
