目前，市售的测电笔由金属触头、大阻值降压电阻和氖管组成。使用时，需将前端的金属触头与被测点相接触，并且需用手指或手掌接触笔尾的金属体。尽管该使用方法并不复杂，但仍有很多人不能正确使用，尤其是在农村。为此，笔者利用手头的常用元件自制了一款感应式测电笔，经过实际使用效果较好，主要优点如下：
    （1）检测时无需接触被测点的金属部分，只需靠近检测点；（2）手持方式也无任何要求，安全、方便；（3）在检测被测点是否带电的同时，一并检测被测点有无发热现象，即间接检测线路接头或线材有无问题，以便用户及早处理；（4）测电、测温灵敏度高，且结构简单、成本低廉。
    该感应式测电笔集测电、测温与照明功能于一体，主要由感应放大电路、温度比较电路、指示灯和电池组成，如图1所示。

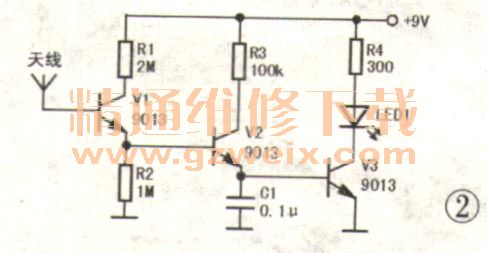

感应放大电路主要由三极管V1～V3（型号均为9013）和R2、C1、LED1组成，如图2所示。V1～V3组成多级放大电路，对天线输入的感应信号进行放大，R2和C1的主要作用是提高电路的抗干扰能力。当把前端的感应天线靠近火线时，交流感应信号经V1、V2放大后，使V3进入深度导通状态，指示灯LED 1发光。

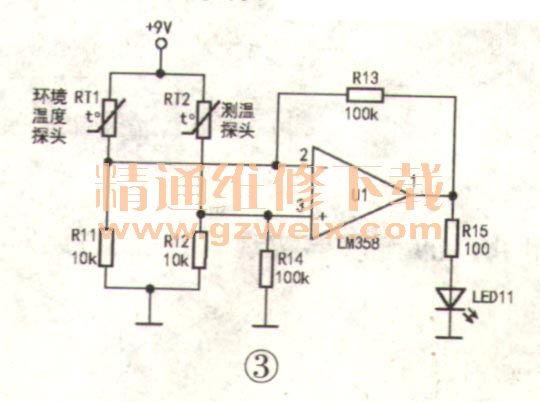

    在温度检测、比较电路中，RT 1、RT2为型号相同的负温度系数热敏电阻（常温下的阻值约为10kΩ），分别作为环境温度探头和测温探头，如图3所示。RT1、RT2、R11、Rl2组成高灵敏度的电桥电路。U1（LM358）为高增益运算放大器，R13为负反馈电阻。



    使用时，将前端测温探头接触或靠近被测点，若被测点发热，则RT2的阻值低于RT 1的阻值，此时U1的同相输入端③脚电压高于反相输入端②脚电压，U1的①脚输出高电平，指示灯LED 11发光，提醒使用者被测点的接头接触不良，或者线材质量有问题，以便使用者及时处理，避免出现火灾事故。

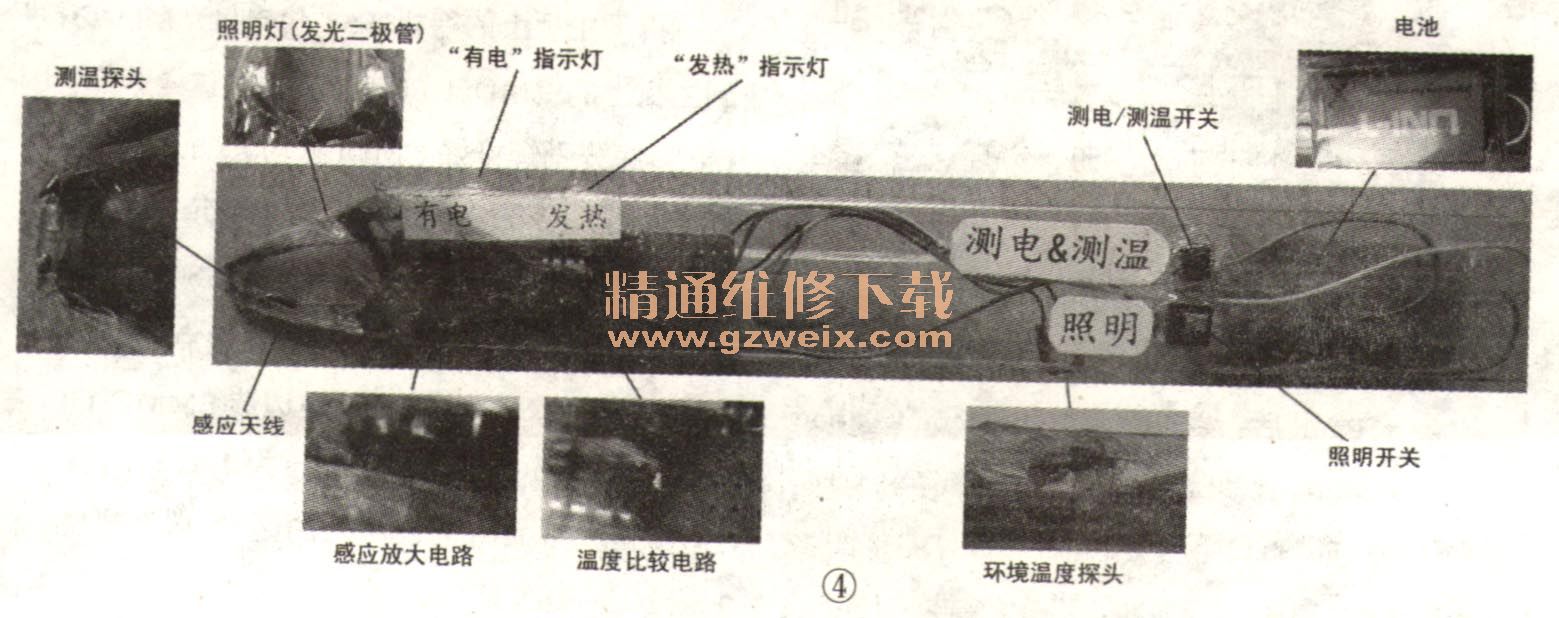

    为了使用安全，笔者用一段透明塑料盒作为测电笔的外壳，用两只高亮度白光LED作为照明灯，安装在电笔前端两侧，如图4所示。当在光线较暗的环境中使用该测电笔时，可闭合照明开关，测电笔前端的白光LED发光，以照亮检测点。

    若要进一步完善该测电笔，可考虑从以下几方面进行改进：一是可将电子元件改为微型贴片元件，并安装在绝缘体内部，使测电笔整体更轻、更薄、更小巧，如图5所示；二是将9V方形电池改为普通电池、充电电池或太阳能电池；三是增加显示电压值和温度值的小屏幕。
