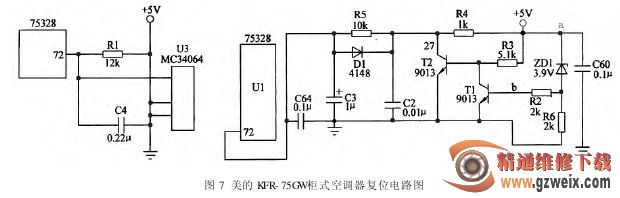

测量电源电压，良好；卸下室内机外壳，测量电控板上的 7805 集成三端稳压器，有 +5 V直流电压输出；测量晶振电路，良好；测量复位电路电容，良好；测量复位电路电阻 R1 时，发现其开路。美的KFR-75GW 柜式空调器复位电路图如图 7 所示。

电路有两种工作状态，即正常工作状态和复位工作状态。

(1)正常工作状态。当电路中 a 点电位为正常 5 V时，硅稳压二极管(单向击穿二极管)ZDl 导通，b 点电位高于 0.7 V，则 D1 处于饱和状态，将 T2 的基极电位钳制在低电位，使 T2 处于截止状态，主芯片 75328 的72脚为高电平，空调器正常工作。

(2)复位工作状态

。当电路中 a 点电位低于 3.9 V时，ZDl 处于截止状态，b 点电位为 0 V，则 T1 处于截止状态，而 T2 则因 Ube>0.7 V 而饱和导通，输入主芯片 7532872脚的电位为低电平，空调器进行复位。

①每次上电, 当复位电压处于 0.7～3.9 V 之间时，主芯片 7532872脚为低电平，进行复位清零。②当复位电压偏低 (低于 3.9 V) 时，则主芯片7532872脚为低电平，强行复位，主芯片停止工作。更换一个电阻 R1 后，故障排除。

经验与体会：如电路中的晶体管 T1、T2 及 ZDl 损坏，则复位电路不工作，会导致整机工作不正常；电阻开路或电容漏电，复位电路无法正常工作，也会导致整机工作不正常。
