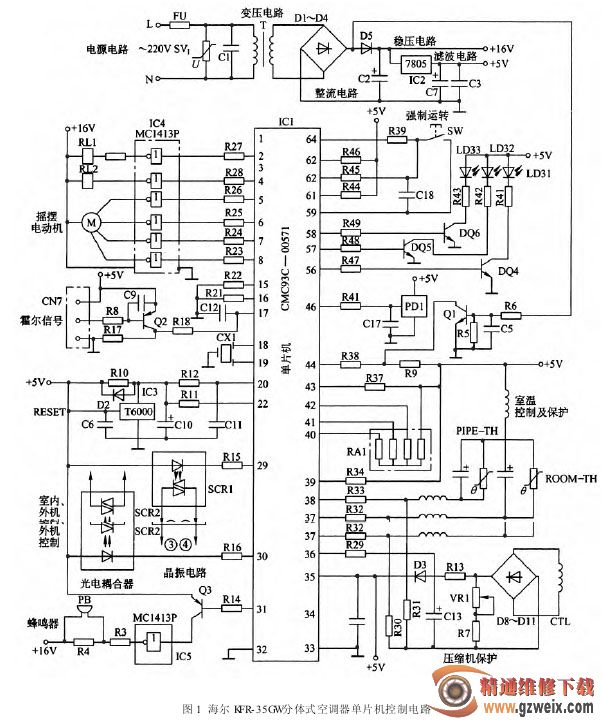

海尔 KFR--35GW 分体式空调器单片机控制电路如图 1 所示。单片机 ICl(CMC93C—00571)是控制电路的核心，可通过它来实现对各种功能的控制。

1. 1Cl主要引脚功能

控制电路中的 ICl(CMC93C—00571)主要引脚功能：②脚为压缩机起动运转控制信号输出端；④脚为换向阀控制端；⑤～⑧脚为摇摆电动机控制端；17脚为室内风机转速检测端；18～19脚为晶振电路；20、22脚为复位电路；29脚为室内风机电动机控制端；30脚为室外风机电动机控制端；31脚为蜂鸣器驱动电路；46脚为遥控接收端；56～58脚为设定定时方式指示灯驱动端。

2.主板电源电路

交流 220 V 电压经变压器及整流、滤波后，输出16 V 直流电压。16 V 直流电压为继电器 BLl、换向阀、摇摆电动机、蜂鸣器等提供工作电压。直流 16 V 电压再经 IC2(7805)稳压后，输出稳定的 5 V 电压，为 ICl复位电路、霍尔元件检测电路、遥控接收头、定时方式指示电路等提供工作电压。经桥式整流输出而未经滤波的脉动电压，经 R5、R6 分压后，加至 Q1 的基极，在集电极输出电源过零同步信号，送入 ICl 的44脚。

3.晶体振荡电路

由晶体 CXl 与 ICl 的18、19脚构成振荡源，为 ICl提供稳定的工作频率。

4.复位电路

复位电路由集成运算放大器 IC3 及 D2、R10、C10组成。当 IC1 复位后，将根据 ICl 内部设定的程序和指令工作。

5. 遥控信号接收电路

PDl 为遥控接收头。它将接收到的指令信号送入ICl 的46脚，根据指定信号开始工作。

6. 压缩机起动工作控制端

ICl 的②脚为压缩机的起动运转控制信号输出端。该脚输出高电平，经反相器 IC4 反相后，输出低电平，驱动继电器 RLl 的触点动作，压缩机得电工作。

7. 制冷、制热模式控制

ICl 的④脚为换向阀控制端。若工作在制热模式，该脚输出高电平，经 IC4 反相后，输出低电平，换向阀线圈通电动作。而工作在制冷模式时，ICl 的④脚输出低电平，经反相后为高电平，换向阀将不动作。

8. 摇摆电动机控制

ICI 的⑤～⑧脚控制导风板的摇摆。当遥控器设定导风板处于自动摇摆状态时，ICl 的⑤～⑧脚将依次输出高电平，经 IC4 反相后，依次输出低电平，控制摇摆电动机 M 的四个线圈依次得电工作。

9. 室内、外机风机电动机控制

ICI 的29、30脚分别为室内风机电动机控制端和室外风机电动机控制端。当遥控器设定室内风机的转速后，29、30脚按设定输出脉冲低电平，使晶闸管型光电耦合器中的发光二极管发出脉冲信号，使晶闸管按遥控要求控制室内风机的转速。由霍尔元件检测的转速信号，经 Q2 输入到 ICl 的17脚(室内风机转速检测端)，从而使 ICl 的29脚输出信号控制室内风机间歇停止或运转。

10.蜂鸣器电路

蜂鸣器 PB 与 R3、R4、IC5、Q3、R14 及 ICl 的31脚等构成蜂鸣器驱动电路。ICl 接收到控制信号后，在输出各种指令的同时，31脚输出低电平，经 Q3 和 IC5“二次”反相后，驱动蜂鸣器 PB 发出响声，提示用户操作信号已确认。
