在气管侧和液管侧同时抽真空示图,如图 4 所示。

对系统抽真空的方法与步骤如下：

①旋下液管和气管三通截止阀的维修口盖和阀盖。

②确认气管和液管三通截止阀均处于开放(后位)位置，否则将阀杆逆时针旋到底。

③将复合阀与三通截止阀维修口连接在一起。

④将真空泵接至复合修理阀的中心管。

⑤启动真空泵，确认气压表移向-760 mmHg(-0.1 MPa)，用真空泵抽 1 h(真空度在 4 mmHg 以下)。

⑥关闭复合修理阀(高、低压阀)。

⑦从真空泵上卸下充气管。

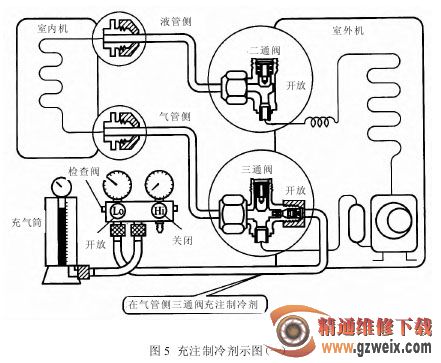

( 2) 充注制冷剂(系统抽真空以后)系统在抽真空后，还要重新充注制冷剂。对于液管侧为二通截止阀的空调器，充注制冷剂的方法如图 5 所示。

充注制冷剂的操作步骤如下：

①将真空泵上卸下的充气管接至定量加液器底部的阀上。

若使用制冷剂钢瓶，则将钢瓶倒置，以便于制冷剂液体充注。

②打开定量加液器底部的阀，按下复合修理阀上的检查阀，驱除充气管中的空气。

③打开复合修理阀低压阀门，从气管侧充注液态制冷剂。若不能充入定量的制冷剂，可在空调器冷气方式运转时分几次少量充注制冷剂 (每次不超过 150g)，充一次应等待 1 min 左右，然后再重复操作，直至达到规定量为止。

④从三通阀的修理口上卸下充气管，动作要迅速，否则系统中的制冷剂将会排出。

⑤旋上截止阀阀盖。用力矩扳手以18N·m 的力矩旋紧维修口盖，然后对维修口盖进行检漏。

注意：因为液态制冷剂是从气管侧充入，所以千万不要在空调器运转时充入大量的液态制冷剂，否则会发生液击，甚至损坏压缩机。

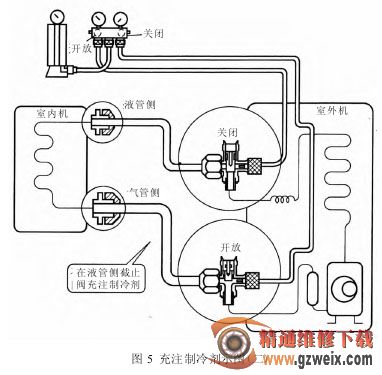

气管侧、液管侧均为三通截止阀的空调器，其充注制冷剂的管线连接方法

a.将从真空泵上卸下的充气管接至定量加液器底部的阀上。

b.打开定量加液器底部的阀，按下复合修理阀上的检查阀，排除修理管中的空气。

c.关闭液管侧三通截止阀(调至前位)，打开气管侧三通截止阀(调至后位)。

d.打开复合修理阀的低压阀，从液管侧充入制冷剂液体。若充入的制冷剂不够规定

的量，可在空调器冷气方式运转时继续充注，直至充入规定量的制冷剂，然后关闭定量加液器阀门。

e. 将液管侧三通截止阀打开 (调至后位)。f.卸下三通截止阀维修口上的充气管。

g.旋上三通截止阀阀盖。用力矩扳手以18N·m 的力矩旋紧维修口盖，然后对维修口盖进行检漏。
